Français
GL066
Asialeren
8517710000
100 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Article | Caractéristiques | ||
Antenne GPSGlonass | Diélectrique Antenne | Gamme de fréquences | 1559,052 ~ 1602 MHz 1164 ~ 1259MHz |
Polarisation | RHCP | ||
Gagner | 3dBic (Zénith) | ||
VSWR | <1,5 | ||
Impédance | 50Ω | ||
LNA | Gagner | 28 ± 2 dB | |
Chiffre de bruit | <2dB | ||
VSWR | <2.0 | ||
Tension d'alimentation | 3,3 ~ 12 V CC | ||
Consommation actuelle | <20mA | ||
Antenne LTE | Gamme de fréquences | 698~960MHz/1710~2690MHz | |
VSWR | <3,0 | ||
Polarisation | Linéaire | ||
Gagner | 2,5dBi | ||
Impédance | 50Ω | ||
Mécanique | Câble | LMR195,10m | |
Connecteur | SMA mâle | ||
Matériel | ABS | ||
| L/U applaudit | ||
Dimension-mm | 60*230 | ||
Environnemental | Température de fonctionnement | -40 ℃ ~ + 85 ℃ | |
Humidité relative | Jusqu'à 95% | ||
Protection contre la pénétration | IP67 (exclure la sortie de câble) | ||
Respectueux de l'environnement | Conforme ROHS | ||

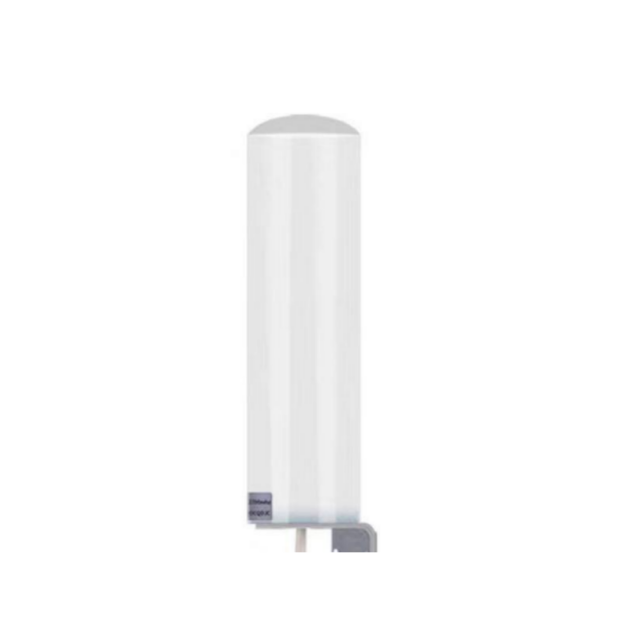

Présentation du produit
1. Intégration double mode, adaptation multi-scénarios : intègre les doubles fonctions GPS/GNSS et LTE/GSM. Le GPS/GNSS prend en charge les bandes de fréquences 1 559,052-1 602 MHz et 1 164-1 259 MHz, tandis que le LTE/GSM couvre les bandes de fréquences 698-960 MHz et 1 710-2 690 MHz. Cela permet un positionnement et une communication sans fil simultanés, éliminant le besoin d'antennes séparées et simplifiant la structure du dispositif.
2. Positionnement de haute précision et communication stable : l'antenne GPS/GNSS utilise la polarisation RHCP, atteignant un gain zénithal de 3 dBic et un VSWR <1,5. Il est associé à un amplificateur à faible bruit et gain élevé de 28 ± 2 dB (facteur de bruit <2 dB) pour garantir un positionnement de haute précision. L'antenne LTE offre un gain de 2,5 dBi, une transmission de signal stable et une compatibilité avec plusieurs réseaux d'opérateurs.
3. Installation flexible et compatibilité étendue : prend en charge le montage par pince L/U pour une fixation rapide aux structures telles que les supports et les poteaux. Une variété d'options de connecteurs sont disponibles, notamment SMA, MCX et MMCX. Le câble LMR195 de 10 m s'adapte à différentes distances d'installation et est compatible avec une large gamme de terminaux.
4. Forte résistance à l'environnement : construit en ABS, il bénéficie d'un indice de résistance à la poussière et à l'eau IP67 (à l'exclusion de la sortie du câble), fonctionne de manière stable dans une large plage de températures de fonctionnement de -40 °C à +85 °C et 95 % d'humidité. Il est également conforme aux normes environnementales ROHS, ce qui le rend adapté aux environnements extérieurs et industriels difficiles.
5. Faible consommation d'énergie et haute fiabilité : le module GPS/GNSS fonctionne de 3,3 V CC à 12 V CC et consomme moins de 20 mA. Cette conception à faible consommation prolonge la durée de vie de la batterie de l'appareil. D'excellentes performances globales de transmission du signal (GPS/GNSS LNA VSWR <2.0, LTE VSWR <3.0) garantissent un fonctionnement stable à long terme.
Gestion de flotte : suivi en temps réel avec synchronisation LTE et GNSS.
Agriculture de précision : combine le GPS pour les tracteurs autonomes et le LTE pour la transmission de données.
IoT industriel : connectivité double bande fiable pour les capteurs distants.
Navigation maritime : conception résistante aux intempéries pour bateaux et navires.
Systèmes d'urgence : sauvegarde de la communication LTE avec positionnement GNSS.
