GL-DY004
Asialeren
8517710000
100 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |

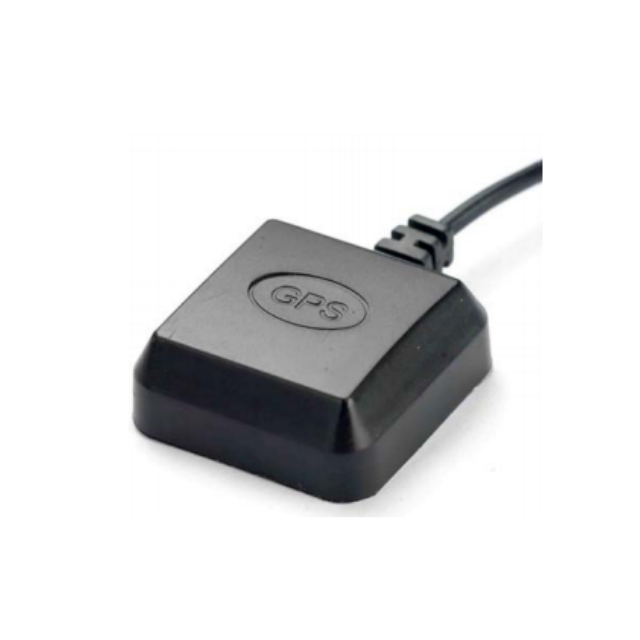

Antenne GPSGNSS | |
GL-DY004 | |
Index électrique | |
Fréquence-MHz | 1575.42-1610 |
VSWR | ＜1,5 |
Impédance normale-Ω | 50 |
Polarisation | RHCP |
Rapport axial | 3dB(maximum) |
Gain LNA | 28dB je |
Chiffre de bruit | ＜1,5 |
Tension d'alimentation | 2,2-5 V CC |
Consommation actuelle | <15mA |
Indice mécanique | |
Type de câble | RG174 ou LMR100 |
Connecteur | SMA mâle |

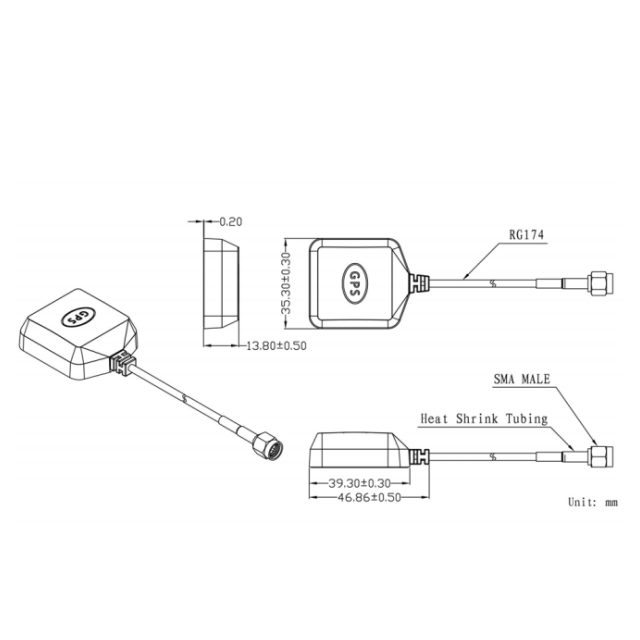

Dimension de l'antenne-mm | 39,3*35,3*13,8 |
Méthode d'installation | Aimant ou adhésif |
Protection contre la pénétration | IP65 ~ IP67 (exclure la sortie de câble) |
Vibration | 10 à 55 Hz avec une amplitude de 1,5 mm 2 heures |
Respectueux de l'environnement | Conforme ROHS |
Température-℃ | -40～＋85 |
Humidité-% | 5～95 |
Présentation du produit
1. Positionnement de précision à large bande : prenant en charge la plage de fréquences de 1 575,42 à 1 610 MHz, combiné à la conception de polarisation circulaire RHCP (rapport axial ≤ 3 dB), il garantit une acquisition efficace du signal satellite même dans des environnements complexes, améliorant ainsi la précision et la stabilité du positionnement.
2. Traitement du signal haute performance : équipé d'un amplificateur à faible bruit à gain élevé de 28 dBi (facteur de bruit < 1,5 dB), il améliore efficacement la réception des signaux faibles, réduit les interférences environnementales et garantit des données de positionnement précises.
3. Installation flexible et adaptabilité : disponible avec des options de montage magnétique ou adhésif, il est livré avec un connecteur mâle SMA et un câble RG174/LMR100 pour une adaptation rapide à une variété d'appareils, répondant aux exigences d'installation dans divers scénarios.
4. Forte adaptabilité environnementale : avec un indice IP65-IP67 (à l'exclusion de la sortie du câble), il fonctionne de manière stable dans une large plage de températures de -40°C à +85°C et 5 % à 95 % d'humidité. Il a également passé avec succès les tests de vibration de 10 à 55 Hz, ce qui le rend adapté aux environnements extérieurs difficiles.
5. Économe en énergie et respectueux de l'environnement : conforme aux normes environnementales ROHS, il dispose d'une large alimentation de 2,2 à 5 V CC et d'une consommation de courant inférieure à 15 mA, garantissant une faible consommation d'énergie tout en maintenant les performances, ce qui le rend adapté à un déploiement extérieur à long terme.
Scénarios d'application
Navigation embarquée : montage magnétique sur le toit, conception anti-vibration pour les terrains accidentés
Positionnement du navire : IP67 étanche pour les environnements à forte humidité et au brouillard salin en mer
Cartographie UAV : un gain de 28 dBi assure la stabilité du signal à haute altitude
Machines agricoles : large plage de températures de fonctionnement (-40°C à 85°C) pour les opérations à froid et à haute température extrêmes
Suivi des actifs IoT : une consommation d'énergie ultra-faible de <15 mA prolonge la durée de vie de la batterie du localisateur
FAQ
Q : Quelle plage de fréquences le GL-DY004 prend-il en charge ?
R : Il prend en charge la plage de fréquences de 1 575,42 à 1 610 MHz.
Q : Quel est le type de polarisation de cette antenne ?
R : Il utilise RHCP.
Q : Quel est le gain du LNA dans le GL-DY004 ?
R : Le gain du LNA est de 28 dBi.
Q : De quelle alimentation l’antenne a-t-elle besoin ?
R : Il fonctionne avec une alimentation 2,2-5 V CC.
Q : Comment l'antenne est-elle installée ?
R : Il peut être installé via un aimant ou un adhésif.
Q : Quel est le niveau de protection de l’antenne ?
R : Il a un niveau de protection IP65~IP67
