GL2806B
Asialeren
8517710000
100 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
1. Indice de performances
Articles | Contenu |
Température de fonctionnement | -40 ℃ ~ + 105 ℃ |
Température de stockage | -40 ℃ ~ + 105 ℃ |
*Fréquence centrale MHz (sans ruban adhésif sur plan de masse 60*45mm) | 2332,50 ± 10,0 |
-10 dB de bande passante MHz min. | 120 |
Modèle de polarisation | LHCP |
Impédance | 50 Ω |
Coefficient de température de fréquence | 20 ppm/deg.℃ maximum |

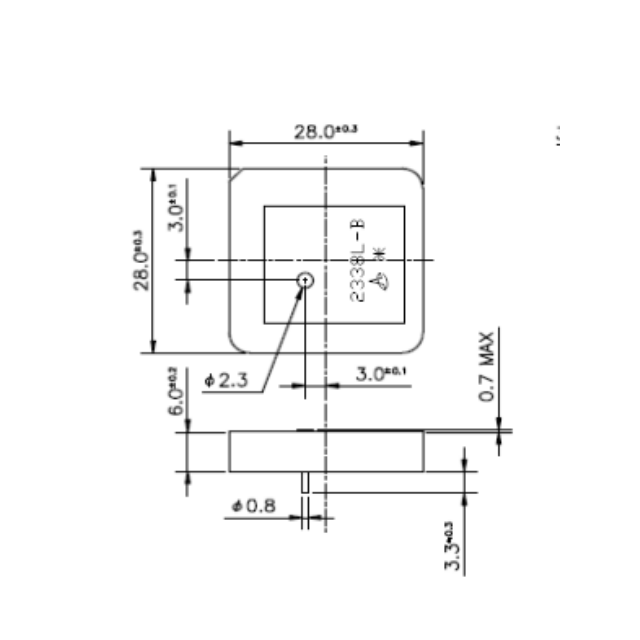

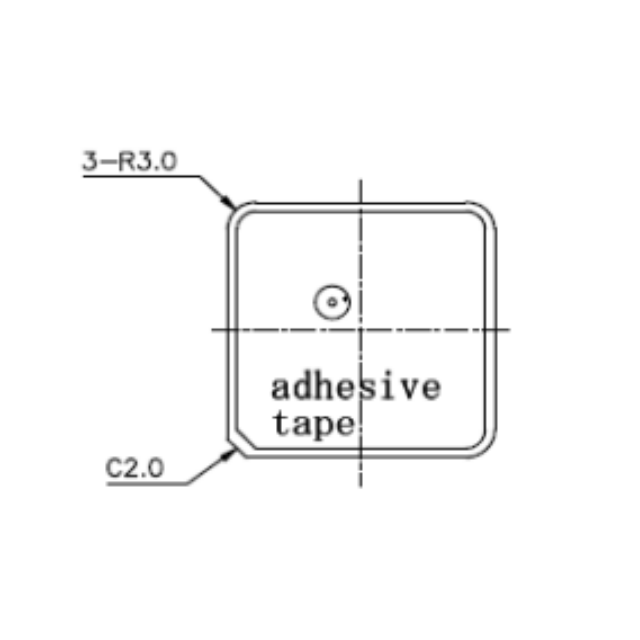

2.Dimensions
3. Caractéristique d'impédance

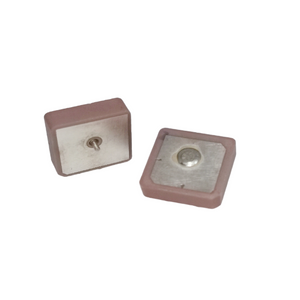

4.Présentation du produit
●Bande passante ultra large de 120 MHz
Offre une réception de signal robuste sur une large gamme de fréquences (2 332,5 ± 10 MHz), idéale pour les systèmes de communication GPS et par satellite multibandes.
● La polarisation LHCP pour
la polarisation circulaire gauche de précision (LHCP) réduit les interférences de signal et les erreurs de trajets multiples, garantissant des performances fiables dans les applications de navigation GPS et IoT.
● Résilience aux températures extrêmes
Fonctionne parfaitement de -40°C à +105°C et survit aux cycles thermiques (-40°C↔105°C), parfait pour les environnements extérieurs ou industriels difficiles.
● Durabilité de qualité industrielle
Réussit les tests rigoureux de vibration (10 à 55 Hz), d'humidité (90 à 95 % d'humidité relative) et de soudure (260 à 290 °C), garantissant une fiabilité à long terme dans les configurations exigeantes.
● Compatibilité optimisée des plans de sol

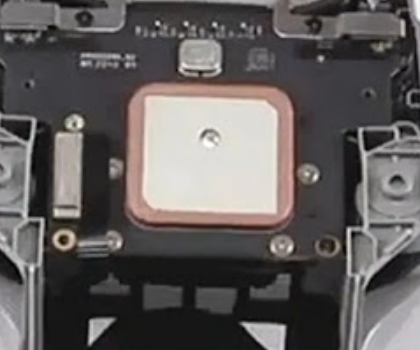

Conçu pour une intégration transparente avec des plans de sol de 60 x 45 mm, simplifiant les configurations de circuits imprimés pour les drones, la télématique et les capteurs intelligents.
Scénarios d'application
Systèmes de navigation GPS : assure un suivi stable dans les unités GPS automobiles, marines ou aéronautiques.
Réseaux IoT industriels : résiste aux vibrations des usines et aux températures extrêmes pour la surveillance des machines.
Communication par satellite : LHCP améliore la clarté du signal dans les stations au sol des satellites.
Suivi des actifs extérieurs : Résiste à l’humidité et au stress thermique dans les capteurs logistiques ou agricoles.
Télémétrie des drones : la conception légère prend en charge le positionnement de haute précision des drones.
FAQ
Q : Quelle est la bande passante de cette antenne ?
R : Il offre une bande passante minimale de -10 dB de 120 MHz, garantissant des performances stables sur différentes fréquences.
Q : Est-ce que cela nécessite un plan de sol spécifique ?
R : Oui, des performances optimales nécessitent un plan de masse de 60 x 45 mm (fourni par le client).
Q : Peut-il supporter le soudage à haute température ?
R : Oui, les bornes résistent à des bains de soudure de 260 à 290 °C avec une couverture de soudure ≥95 %.
Q : Le LHCP est-il adapté à une utilisation urbaine du GPS ?
R : Absolument : LHCP minimise les interférences par trajets multiples dans les environnements difficiles à utiliser le GPS, comme les villes.
Q : Quelle est sa résistance aux vibrations ?
R : Testé pendant 2 heures par axe (x/y/z) à 10-55 Hz, ce qui le rend idéal pour les équipements automobiles ou industriels.
Q : Quelle est la plage de température de fonctionnement ?
R : Fonctionne de manière fiable de -40 °C à +105 °C, avec stockage jusqu'à 105 °C.
