GL-DY226
Asialeren
8517710000
100 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Antenne GPS | |
GL-DY226 | |
Index électrique | |
Fréquence-MHz | 1575.42±1 |
VSWR | ＜1,5 |
Impédance nominale-Ω | 50 |
Polarisation | RHCP, |
Rapport axial | 3dB(maximum) |
Gain LNA | 28 ± 2 dB |
Chiffre de bruit | ＜1,5 |
Tension d'alimentation | 3-5 V CC |
Consommation actuelle | 5-15 mA |
Indice mécanique | |
Longueur du câble | RG174,2m |

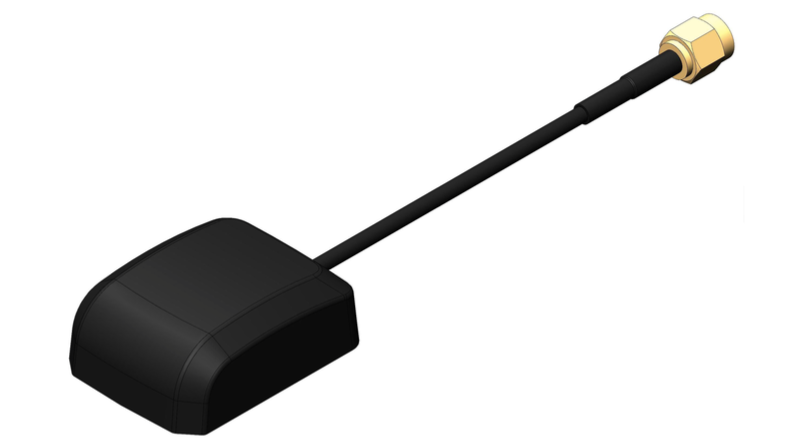

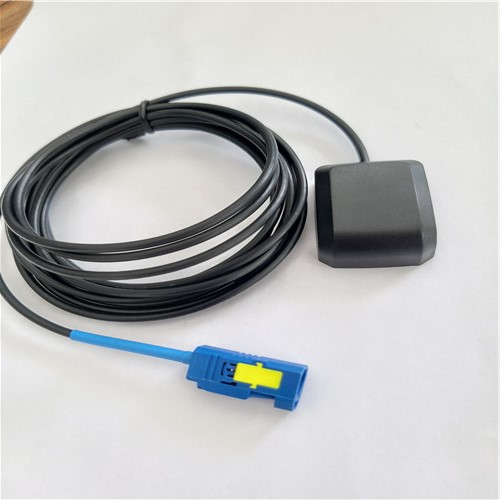

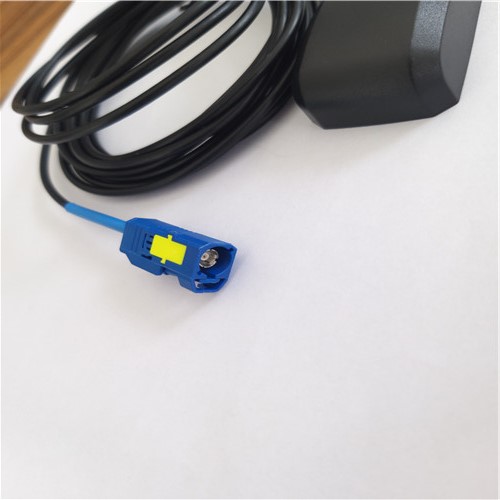

Connecteur | Fakra C bleu ou SMA mâle |
Dimension de l'antenne-mm | 40*30*15.1 |
Méthode d'installation | Aimant ou adhésif |
Protection contre la pénétration | IP65 ~ IP67 (exclure la sortie de câble) |
Vibration | 10 à 55 Hz avec une amplitude de 1,5 mm 2 heures |
Respectueux de l'environnement | Conforme ROHS |
Température-℃ | -40～＋85 |
Humidité-% | 5～95 |
Comparaison de différenciation
| Critères de comparaison | GL-DY226 | GL-DY002 |
| Gamme de fréquences | 1575,42 ± 1 MHz (GPS) | 1 575,42 ± 1/1 601-1 610 MHz (GPS/GNSS) |
| Système de positionnement de base | Antenne GPS uniquement | Antenne multisystème GPS/GNSS |
| Longueur du câble | RG174, 2m | RG174, 2m |
| Type de connecteur | Fakra C bleu ou SMA mâle | Prise SMA ou MCX |
| Dimensions de l'antenne | 40×30×15,1 mm | 45,2 × 35,8 × 15,1 mm |
Présentation du produit
Réglage précis de la fréquence : le GL-DY226 fonctionne à une fréquence de 1575,42 ± 1 MHz, spécialement conçue pour les applications GPS. Cette fréquence précise garantit une réception optimale des signaux GPS, permettant un positionnement et une navigation précis. Qu'il soit utilisé dans un véhicule, un appareil portable ou un système de suivi, il peut capter efficacement les signaux nécessaires pour des services de localisation fiables.
Polarisation circulaire à droite (RHCP) : avec la polarisation RHCP, l'antenne peut réduire efficacement les interférences multi-trajets. Dans les environnements où les signaux rebondissent sur diverses surfaces, comme dans les zones urbaines ou à proximité de grandes structures, RHCP contribue à garantir une connexion plus stable aux satellites GPS. Cela se traduit par des données de localisation plus précises, ce qui les rend idéales pour les applications nécessitant un positionnement de haute précision.
Bon gain LNA et faible bruit : l'antenne présente un gain LNA (Low - Noise Amplifier) de 28 ± 2 dB et un bruit inférieur à 1,5. Le gain élevé du LNA amplifie les signaux GPS faibles, améliorant ainsi la capacité de l'antenne à capturer les signaux des satellites. Pendant ce temps, le faible facteur de bruit garantit que les signaux amplifiés sont propres, minimisant les interférences et améliorant le rapport signal/bruit global. Cette combinaison est cruciale pour une réception GPS fiable, en particulier dans les zones à faible couverture de signal.
Options d'installation multiples : Le GL - DY226 offre des méthodes d'installation flexibles, y compris des installations à base d'aimants et d'adhésifs. L'option magnétique permet une fixation facile sur des surfaces métalliques, telles que les toits des véhicules. L'option adhésive convient aux surfaces non métalliques ou lorsqu'une installation plus permanente est souhaitée. Cette flexibilité facilite l'installation de l'antenne dans une variété de paramètres, s'adaptant aux différentes conceptions d'appareils et aux besoins des utilisateurs.
Durable et respectueux de l'environnement : l'antenne est conforme à la norme ROHS, ce qui signifie qu'elle répond à des normes environnementales strictes. Il dispose également d'un indice de protection IP65 - IP67 (hors sortie de câble), ce qui le rend très résistant à la poussière et à l'eau. De plus, il peut résister aux vibrations (10 à 55 Hz avec une amplitude de 1,5 mm pendant 2 heures) et fonctionner dans une large plage de températures de - 40 ℃ à + 85 ℃ et une plage d'humidité de 5 à 95 %. Ces caractéristiques le rendent adapté à une utilisation intérieure et extérieure dans divers environnements difficiles.
Scénarios d'application
Gestion de flotte : suivez les véhicules en temps réel avec des signaux GPS stables.
Suivi des actifs : surveillez les marchandises de grande valeur via des appareils compatibles IoT.
Navigation par drone : maintenez un positionnement précis lors des relevés aériens.
Applications maritimes : Naviguez sur des bateaux ou des bouées par mauvais temps.
Recherche sur le terrain : Soutenez la collecte de données en extérieur dans des climats extrêmes.
FAQ
Q : Cette antenne est-elle compatible avec GLONASS ou Galileo ?
R : Non, il prend uniquement en charge le GPS L1 (1575,42 ± 1 MHz).
Q : Quels sont les connecteurs disponibles ?
R : Connecteurs FAKRA C bleu ou SMA mâle (à préciser lors de l'achat).
Q : Peut-il être utilisé sous de fortes pluies ?
R : Oui, l'indice IP67 protège contre la pénétration d'eau (sortie de câble exclue).
Q : Quelle longueur de câble est incluse ?
R : La longueur standard du câble RG174 est de 2 mètres ; longueurs personnalisées disponibles sur demande.
Q : Comment garantir un montage sécurisé sur des surfaces métalliques ?
R : Utilisez l'aimant intégré pour une forte adhérence ou appliquez l'adhésif 3M pour une installation permanente.
Q : Nécessite-t-il une alimentation externe ?
R : Fonctionne sur 3-5 V CC, consommant seulement 5-15 mA, compatible avec la plupart des systèmes embarqués.
Q : Un calibrage est-il nécessaire après l'installation ?
R : Non : son rapport axial stable (≤ 3 dB) garantit des performances constantes.
Q : Peut-il résister aux vibrations du véhicule ?
R : Oui, testé pendant 2 heures à des vibrations de 10 à 55 Hz, adapté à une utilisation automobile.
