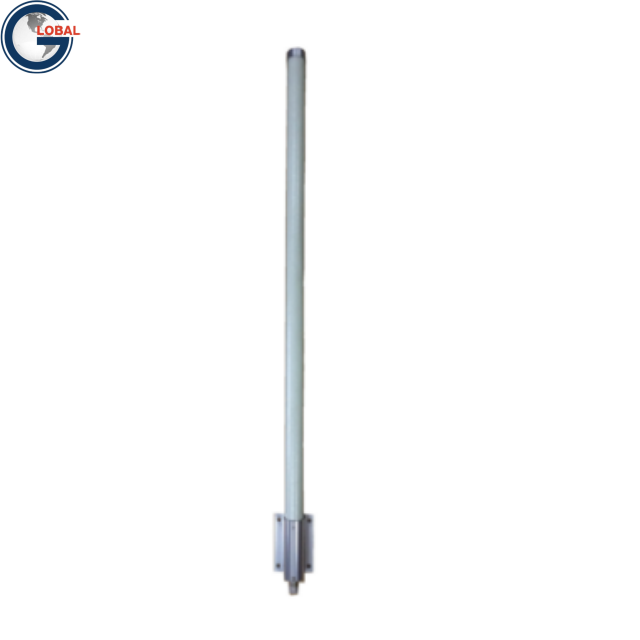

GL420V-8
Asialeren
8517710000
100 pièces
accepté
10000PC/jours
| Quantité: | |
|---|---|
| Exportation PDF | |
Spécifications électriques | |
Gamme de fréquences - MHz | 390-440MHz |
VSWR | ≤2,0 |
Gain-dBi | 8 |
Largeur du faisceau horizontal | 360° |
Largeur du faisceau vertical | 30° |
Polarisation | Verticale |
Impédance d'entrée-Ω | 50 |
Puissance d'entrée maximale-W | 100 |
Protection contre la foudre | Terre CC |
Spécifications mécaniques | |
Type de connecteur d'entrée | N féminin |
Emplacement du connecteur | Bas |
Dimensions- mm | Ф32×2230 |
Poids de l'antenne - kg | 2.5 |
Matériau du radôme | Fibre de verre |
Couleur du radôme | blanc |
Température de fonctionnement | -40°c~60°c |
Vitesse nominale du vent - m/s | 60 |
Matériel de montage - mm | ￠35～￠60 |
Présentation du produit
Bande de fréquences spécialisée : conçue pour la gamme de fréquences de 390 à 440 MHz, elle convient parfaitement aux applications LORA basse fréquence, garantissant une transmission précise et stable du signal.
Gain élevé : bénéficiant d'un gain de 8 dBi, cette antenne améliore considérablement la force du signal, permettant une communication longue portée avec une dégradation réduite du signal.
Couverture omnidirectionnelle : avec une largeur de faisceau horizontale de 360°, il offre une distribution complète du signal, ce qui le rend adapté aux scénarios où les signaux doivent atteindre plusieurs directions sans réglage.
Construction robuste en fibre de verre : construit à partir d'un radôme en fibre de verre, il est très durable et résistant aux éléments environnementaux comme les intempéries. Il peut fonctionner dans une plage de température de - 40°C à 60°C et résister à une vitesse de vent nominale de 60 m/s.
Connecteur pratique : équipé d'un connecteur N femelle en bas, il permet une connexion facile et sécurisée à divers appareils LORA, simplifiant ainsi le processus de configuration.
Protection contre la foudre : la fonction de protection contre la foudre à la terre CC protège l'antenne et l'équipement connecté des surtensions électriques causées par la foudre, garantissant ainsi une fiabilité à long terme.
| Paramètre | GL400V-6 | GL420V-8 |
|---|---|---|
| Gamme de fréquences | 380-450 MHz | 390-440 MHz |
| Gagner | 6 dBi | 8 dBi |
| Dimensions | Φ32 × 1250 mm | Φ32 × 2230 mm |
| Poids | 1,5 kg | 2,5 kg |
| Largeur de faisceau horizontale | 360° (omnidirectionnel) | 360° (omnidirectionnel) |
| Largeur de faisceau verticale | 30° | 30° |
| Puissance d'entrée maximale | 100 W | 100 W |
| VSWR | ≤2,0 | ≤2,0 |
Gamme de fréquences :
Le GL400V-6 prend en charge une plage plus large (380 à 450 MHz), ce qui le rend adapté aux applications nécessitant des fréquences plus basses.
Le GL420V-8 est plus étroit (390-440 MHz) mais couvre les bandes LoRa courantes.
Gagner :
Le GL420V-8 offre un gain plus élevé (8 dBi contre 6 dBi), offrant une meilleure portée et pénétration du signal.
Taille et poids :
Le GL400V-6 est plus court (1 250 mm) et plus léger (1,5 kg), idéal pour les installations compactes.
Le GL420V-8 est plus long (2 230 mm) et plus lourd (2,5 kg), nécessitant un montage plus robuste.
Flexibilité des applications :
Le GL400V-6 convient mieux aux environnements avec des contraintes d'espace ou des exigences de fréquence inférieures.
Le GL420V-8 est préféré pour maximiser la distance de couverture dans les bandes LoRa standard.
Choisissez GL400V-6 :
Vos appareils LoRa fonctionnent en dessous de 390 MHz ou nécessitent une solution compacte et légère.
L'espace d'installation est limité (par exemple, zones urbaines ou configurations portables).
Choisissez GL420V-8 :
Votre application utilise des fréquences comprises entre 390 et 440 MHz et donne la priorité à la force/portée du signal.
La stabilité du montage (par exemple, de hautes tours) et la résistance au vent sont gérables.
Q : Quelle est la puissance d’entrée maximale que l’antenne GL420V-8 peut gérer ?
R : La puissance d’entrée maximale est de 100 W.
Q : Peut-il être installé facilement à l’extérieur ?
R : Oui, avec le matériel de montage approprié pour les poteaux d'un diamètre de 35 à 60 mm et son connecteur femelle N convivial, l'installation en extérieur est simple.
Q : Dans quelle mesure fonctionne-t-il à des températures extrêmes ?
R : Il peut fonctionner à des températures de -40 °C à 60 °C, garantissant des performances fiables dans les environnements froids et chauds.
Q : Est-il compatible avec tous les appareils LORA ?
R : Il fonctionne dans la plage de fréquences de 390 à 440 MHz. Bien qu'il devrait fonctionner avec la plupart des appareils LORA de cette gamme, il est préférable de vérifier la compatibilité.
Q : Quel est l'avantage de la largeur de faisceau verticale de 30 ° ?
R : La largeur de faisceau verticale de 30° aide à concentrer le signal dans une zone verticale spécifique, optimisant la transmission et la réception du signal pour de meilleures performances dans différentes hauteurs et scénarios d'installation.
Q : Comment la fonction de protection contre la foudre affecte-t-elle la durée de vie de l'antenne ?
R : La protection contre la foudre détourne les surtensions électriques, évitant ainsi les dommages causés à l'antenne par la foudre, prolongeant ainsi considérablement sa durée de vie.
