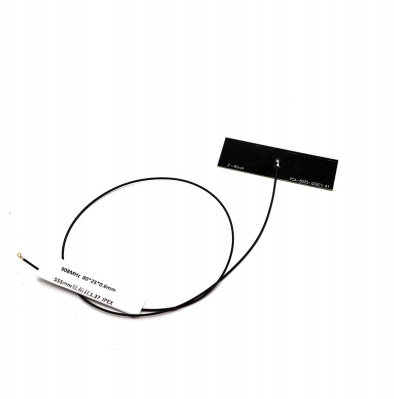

GL156
Asialeren
8517710000
100 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
Spécifications électriques passives | |
Gamme de fréquences | 698-960 MHz 1 710-2 690 MHz |
Impédance d'entrée | 50Ω |

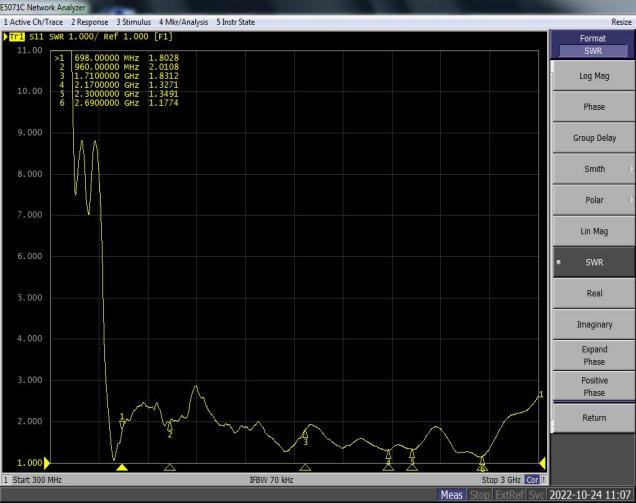

VSWR | ≤ 2,5 |
Gagner | ≤5dBi |
Polarisation | Linéaire |
Spécifications mécaniques | |
Taille de l'antenne | Taille de l'antenne |
Enveloppe | PCB |
Type de connecteur | IPEX |
Température de travail | -40 °C à +85 °C |
Couleur du radôme | Noir |
Présentation du produit
1. Couverture large bande : prend en charge les bandes de fréquences 698-960 MHz et 1710-2690 MHz, entièrement compatible avec les réseaux 2G/3G/4G et s'adapte aux exigences de bande de fréquences des différents opérateurs dans le monde.
2. Haute performance : gain ≤ 5 dBi, VSWR ≤ 2,5 et impédance 50 Ω garantissent une transmission efficace et stable du signal tout en minimisant la perte d'énergie.
3. Installation compacte et facile : l'antenne PCB présente une structure compacte et une interface IPEX, permettant une soudure directe ou un branchement, permettant une intégration rapide dans divers appareils.
4. Fiabilité de qualité industrielle : la température de fonctionnement varie de -40°C à +85°C. Le substrat PCB noir est résistant à la chaleur et anti-interférence, ce qui le rend adapté aux environnements difficiles.
5. Hautement compatible : compatible avec les modules 4G LTE Cat-M, NB-IoT et 2G/3G traditionnels, il est largement utilisé dans les appareils IoT et de communication mobile.
Scénarios d'application
Antenne intégrée au routeur/passerelle 4G LTE
Terminal d'acquisition de données pour l'Internet industriel des objets (IIoT)
Module de communication à distance intelligent pour compteur d'électricité/eau
T-Box embarquée et équipement de surveillance à distance
Terminaux financiers tels que les machines POS et les guichets automatiques
Équipements de contrôle et de sécurité pour maison intelligente
Transmission de données de dispositifs médicaux portables
Module de transmission d'images de drone et de communication télécommandée
FAQ
Q : Cette antenne prend-elle en charge les réseaux 5G ?
R : Non. Le GL156 est conçu pour la 2G/3G/4G et prend en charge jusqu'à la bande de fréquence 4G LTE (2690 MHz).
Q : Le connecteur IPEX a-t-il tendance à se desserrer ?
R : Le connecteur IPEX est doté d'une conception de verrouillage pour une connexion sécurisée et offre également une option de soudure pour une fixation permanente.
Q : L'antenne nécessite-t-elle une adaptation d'impédance externe ?
R : L'antenne dispose d'un circuit d'adaptation 50 Ω intégré et peut être directement connectée à un port RF standard sans adaptation supplémentaire.
Q : Quelle est la portée d’une antenne avec un gain de 5 dBi ?
R : La portée réelle dépend de la puissance du module et de l'environnement. Elle est généralement de plusieurs centaines de mètres en plein air, mais cette portée peut être plus courte en intérieur ou lorsqu'elle est entourée d'obstacles.
Q : Est-il étanche à l’eau et à la poussière ?
R : L’antenne est un PCB nu et non étanche. Il doit être installé à l'intérieur de l'appareil.
Q : Peut-il être utilisé pour la réception de signaux GPS ou WiFi ?
R : Non. Le GL156 est optimisé uniquement pour la bande de fréquences de communication mobile 698-2 690 MHz et ne convient pas au GPS (1,5 GHz) ou au WiFi (2,4/5 GHz).
