GL2425-2
Asialeren
8517710000
100 pièces
Accepté
10000 pièces/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Spécifications électriques | |
Gamme de fréquences - MHz | 2400-2500MHz |
VSWR | ≤2,5 |
Gain-dBi | 3 |
Largeur du faisceau horizontal | 360° |
Polarisation | RHCP |
Impédance d'entrée-Ω | 50 |
Puissance d'entrée maximale-W | 100 |
Protection contre la foudre | Terre CC |
Spécifications mécaniques | |
Type de connecteur d'entrée | N mâle |
Emplacement du connecteur | Bas |

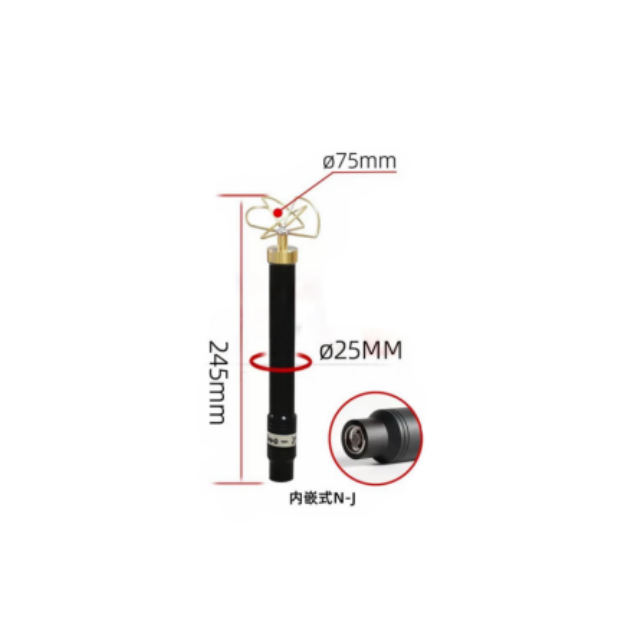

Dimensions- mm | 75 F*245 |
Câble de connecteur adaptateur | RP-SMA RG195 1m |
Matériau du radôme | Fibre de verre |
Couleur du radôme | NOIR |
Température de fonctionnement | -40°c~60°c |
Vitesse nominale du vent - m/s | 60 |
Différences entre produits similaires
Réf. | GL2425-2 | GL5359-2 |
Fréquence-Mhz | 2400-2500MHz | 5300-5900MHz |
Dimensions- mm | 75 F*245 | 32 F*225 |
Présentation du produit
1. Rayonnement omnidirectionnel complet à 360°.
Une couverture horizontale circulaire parfaite garantit des connexions fiables sous n'importe quel angle – idéal pour les plates-formes mobiles et les installations fixes.
2. Gestion de puissance commerciale de 100 W.
Prend en charge la transmission haute puissance pour les systèmes de contrôle industriels, les liaisons longue portée et les applications de diffusion (10 antennes grand public typiques).
3. Avantage de la polarisation RHCP,
la polarisation circulaire à droite réduit les valeurs nulles de signal pendant la rotation de l'appareil et minimise les interférences multivoies dans les environnements complexes.
4. Le radôme en fibre de verre à résilience environnementale extrême
résiste à des vents de 216 km/h (60 m/s) avec une étanchéité IP et fonctionne à des températures de -40 °C à 60 °C.
5. Ensemble de connectivité professionnelle
Le connecteur de base mâle N + l'adaptateur RP-SMA inclus (câble RG195 de 1 m) garantissent la compatibilité avec les routeurs, les radios et les contrôleurs.
Scénarios d'application
Réseaux IoT industriels : contrôle des machines dans les usines
Télémétrie des drones : liens de commande/contrôle à longue portée
Systèmes SCADA sans fil : surveillance des équipements à distance
Points d'accès WiFi 2,4 GHz : couverture étendue
Suivi du bétail : systèmes de surveillance des ranchs
Communication maritime : systèmes de contrôle des bateaux
Véhicules télécommandés : plateformes de course/filmage
Systèmes d'intervention d'urgence : réseaux de véhicules de commandement
Q : Pourquoi choisir 2,4 GHz plutôt que 5,8 GHz ?
R : 2,4 GHz offre une portée plus longue et une meilleure pénétration des murs – idéal pour l'IoT industriel et les applications sans visibilité directe.
Q : Est-ce que cela peut gérer les signaux WiFi 6 ?
R : Oui ! Compatible avec les protocoles WiFi 4/5/6 2,4 GHz (2 400-2 500 MHz couvrent les canaux 1 à 13).
Q : Comment le RHCP améliore-t-il la fiabilité du signal ?
R : Rejette les signaux réfléchis et maintient la connexion pendant la rotation de l'appareil - essentiel pour les plates-formes mobiles.
Q : La puissance nominale de 100 W est-elle destinée à une transmission continue ?
R : Oui – conçu pour un fonctionnement soutenu à haute puissance dans les systèmes professionnels.
Q : Pourquoi le radôme est-il plus grand que les modèles 5,8 GHz ?
R : Les basses fréquences nécessitent des éléments plus grands – Φ75 mm optimise les performances à 2,4 GHz.
Q : La mise à la terre CC protège-t-elle contre la foudre ?
R : Fournit un chemin vers la terre pour les décharges statiques ; utilisez des parafoudres pour vous protéger contre les coups directs.
Q : Quelle est la largeur du faisceau vertical ?
R : La conception typique en forme de trèfle offre une couverture verticale de ≈80° (vérifiez auprès du diagramme de rayonnement du fabricant).
