GL2450S25
Asialeren
8517710000
100 pièces
Accepté
10000 pièces/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Caractéristiques de performances
Fréquence centrale | 2450 ± 5,0 MHz |
Perte de retour @ F0 | ≥ 15dB |
Bande passante à 10 dB Perte de retour | - |
Polarisation | RHCP |
Gain @ Zénith | - |
Plan de masse | Φ54 mm |
Impédance | 50 Ω |
Coefficient de température de fréquence | ±20 ppm/℃ |
Plage de température de fonctionnement | -40 ~ +85℃ |
Différences entre produits similaires
Réf. | GL2450V3 | GL2450S25 | GL2450R25 |
Fréquence-Mhz | 2450±3.0 | 2450 ± 5,0 | 2450±3.0 |
Gain-dBi | 5 | 0 | 5 |
Dimension de l'antenne-mm | 25*25*4 | 25*25*4 | 25*25*4 |

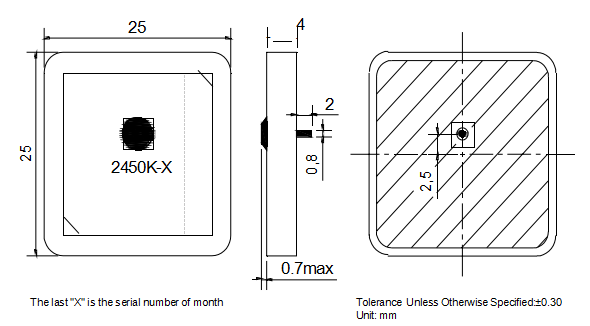

Boucle mécanique

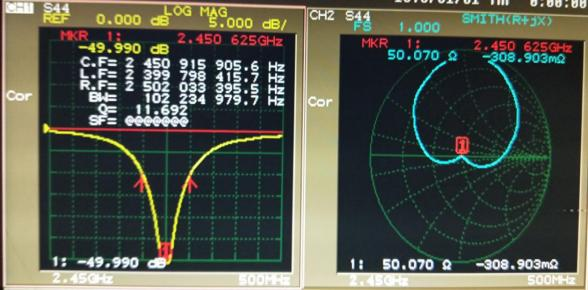

Caractéristiques

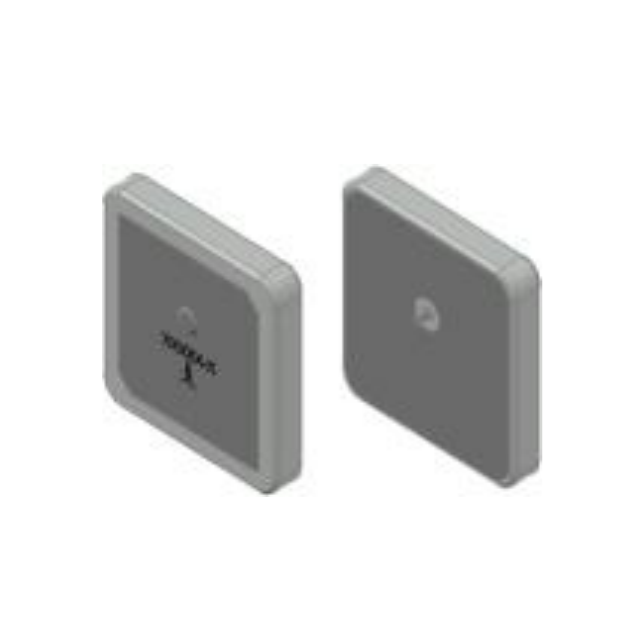

Présentation du produit
Intégrité robuste du signal
Atteint une perte de retour ≥ 15 dB à 2 450 MHz, minimisant la réflexion du signal pour une transmission de données fiable dans les systèmes IoT et industriels.
Conception compacte et peu encombrante
La structure de type broche et la compatibilité avec le plan de masse de Φ54 mm permettent une intégration transparente dans des appareils compacts tels que des appareils portables ou des capteurs.
Résilience aux températures extrêmes
Fonctionne parfaitement de -40°C à +85°C, idéal pour les systèmes extérieurs à énergie solaire ou l'automatisation d'usine.
Polarisation RHCP pour la stabilité
La polarisation circulaire à droite réduit les interférences par trajets multiples dans les environnements urbains ou industriels denses.
Flexibilité de personnalisation
Adaptez la fréquence, la polarisation (par exemple, LHCP) ou les dimensions mécaniques pour répondre aux besoins spécifiques du projet.
Scénarios d'application
Smart Home Hubs : améliore la connectivité pour les appareils compatibles Wi-Fi/Bluetooth.
Capteurs industriels : garantissent la fiabilité dans les paramètres d'usine très bruyants.
Surveillance médicale : maintient des signaux stables pour les appareils sans fil des patients.
IoT agricole : résiste aux intempéries grâce aux capteurs d’humidité du sol.
Communication par drone : offre des performances constantes en matière de télémétrie aérienne.
FAQ
Q : Quelle gamme de fréquences cette antenne couvre-t-elle ?
R : Il fonctionne à 2 450 ± 5,0 MHz, optimisé pour les applications de la bande ISM de 2,4 GHz.
Q : Est-il adapté aux installations extérieures ?
R : Oui, sa large plage de températures prend en charge le déploiement dans des environnements extrêmes.
Q : Puis-je personnaliser la polarisation en LHCP ?
R : Absolument : contactez-nous pour discuter des exigences de polarisation personnalisées.
Q : Quelle taille de plan de masse est recommandée ?
R : Un plan de masse de Φ54 mm garantit des performances optimales.
Q : Quelle est la spécification de perte de retour ?
A :≥15 dB à la fréquence centrale, garantissant une perte de signal minimale.
Q : Des échantillons sont-ils disponibles pour les tests ?
R : Oui, des échantillons peuvent être demandés auprès de notre équipe commerciale.
Q : Quel est l'impact du coefficient de température sur les performances ?
R : Le coefficient ±20 ppm/°C garantit la stabilité de la fréquence malgré les fluctuations de température.
Q : Est-ce que cela nécessite des connecteurs externes ?
R : Non : sa conception à broches permet le soudage direct des PCB pour une intégration simplifiée.
