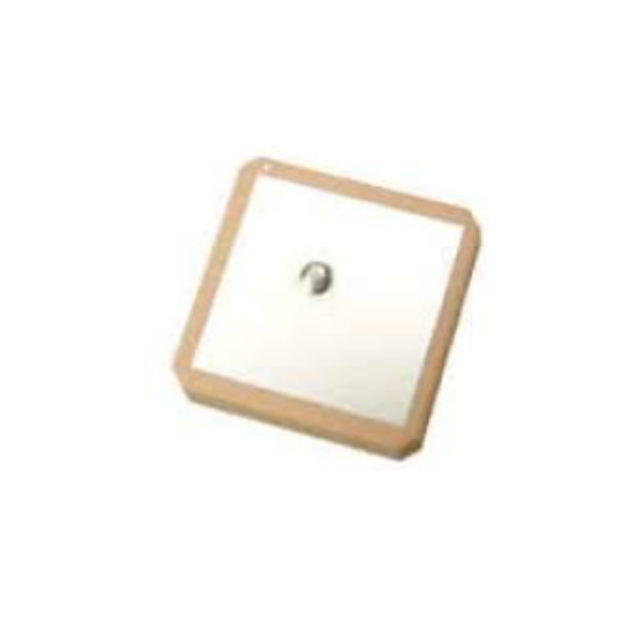

GL1575S18T2
Asialeren
8517710000
100 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
1. SPÉCIFICATIONS ÉLECTRIQUES
NON. | Numéro de pièce | Dimension du contour | Plan de masse |
1-1 | GL1575S18T2 | 18*18*2mm | Sur la carte PCB du client |
1-2 | Fréquence centrale | 1575.42-1610 | |
1-3 | Bande passante | 34,58 MHz | |
1-4 | Impédance | 50Ω | |
1-5 | Gain @ Zénith | 1,5 dBi typique | |
1-6 | Coefficient de température de fréquence | 0 ± 10 ppm/℃ | |
1-7 | Perte de retour @fo | 20 dB minimum. | |
1-8 | VSRW | 1,5 maximum. | |
1-9 | Rapport axial @fo | 5,0 dB maximum | |
2. STRUCTURE ET MATÉRIEL
Non. | Description | Structure et matériau |
2-1 | Substrat d'antenne | Céramiques diélectriques |
2-2 | Épingle | Cuivre |
2-3 | Electrode | Plaqué Ag |
2-4 | Base au sol | Plaqué Ag |

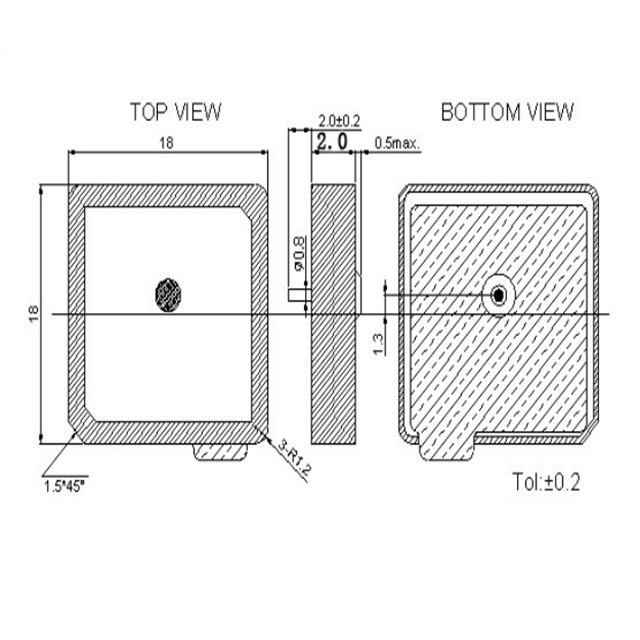

3.DIMENSIONS PHYSIQUES
4. SPÉCIFICATIONS ENVIRONNEMENTALES
Condition standard : Plage de température : 25 ± 3 ℃
Plage d'humidité relative : 55 ~ 75 % HR
Plage de température de fonctionnement : -40 ℃ ~ + 85 ℃
Plage de température de stockage : -40 ℃ ~ + 100 ℃
4.1 Endurance à haute température
L'appareil doit satisfaire aux spécifications du tableau 1 après avoir été exposé à une température de 85 ± 5 ℃
pendant 24 ± 2 heures et 1 à 2 heures de temps de récupération à température normale.
4.2 Endurance à basse température
L'appareil doit également satisfaire aux spécifications du tableau 1 après avoir été exposé à la température
-40 ℃ ± 5 ℃ pendant 24 ± 2 heures et 1 à 2 heures de temps de récupération à température normale.
4.3 Résistant à l'humidité
L'appareil doit satisfaire aux spécifications du tableau 1 après avoir été exposé à une température de 40 ± 2.
℃ et humidité relative de 90 à 95 % HR pendant 96 heures et 1 à 2 heures de temps de récupération sous
état normal.
4.4 Résistance aux vibrations
L'appareil doit satisfaire aux spécifications du tableau 1 après avoir été soumis à des vibrations de 10 à
55 Hz avec une amplitude de 1,5 mm pendant 2 heures chacune dans les directions X, Y et Z.
4.5 Choc de chute
L'appareil doit satisfaire aux spécifications du tableau 1 après être tombé sur le bois dur.
planche d'une hauteur de 30cm pour 3 fois chaque facette des 3 dimensions de l'appareil.
4.6 Test de cycle de température
L'appareil doit également satisfaire aux spécifications du tableau 1 après avoir été exposé à de faibles températures.
température -25℃ et haute température +85℃ pendant 30 ± 2 min chacun par 5 cycles et 1 à 2
heures de temps de récupération à température normale.
Scénarios d'application

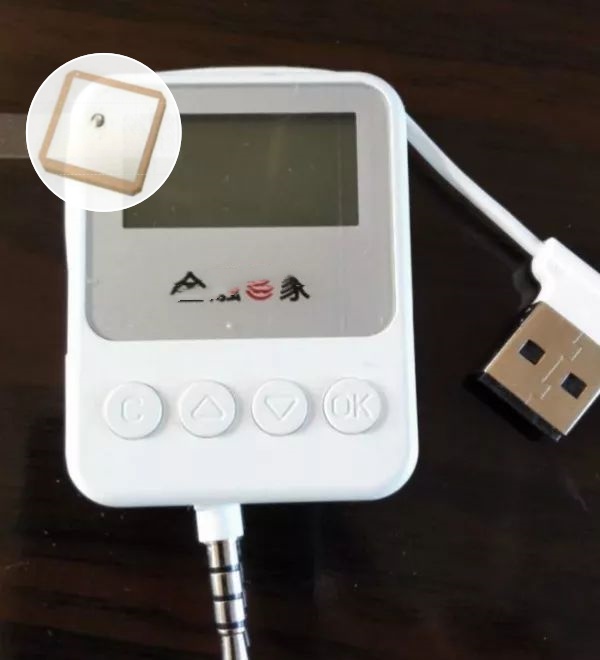

Bouclier USB de sécurité financière : carte bancaire intégrée de 2 mm d'épaisseur, vérification de localisation en temps réel pour les paiements transfrontaliers
Baie de munitions pour drones militaires : résistance aux chutes de 30 cm, positionnement précis dans les pylônes de missiles résistants aux vibrations
Étiquettes de capteurs industriels : tolérance de température de stockage de 100 °C, adaptée au déploiement autour des hauts fourneaux de fabrication d'acier
Surveillance des bouées océaniques : certification résistante à l'humidité de 9 à 5 % HR, électrodes d'argent résistantes à la corrosion de l'eau de mer
Robot de centrale nucléaire : fréquence ultra-stable de 0 ± 10 ppm, positionnement sans dérive dans les zones à fort rayonnement
FAQ
Q : Puis-je obtenir un échantillon ?
R : Oui, un échantillon est disponible.
Q : Quel est le délai de livraison ?
R : 3 à 5 jours ouvrables pour l’échantillon, 10 à 15 jours ouvrables pour une quantité inférieure à 5 000 K.
Q : Quelles sont les principales caractéristiques de l'antenne céramique GPS GL1575S18T ?
R : L'antenne GPS en céramique GL1575S18T est conçue pour une navigation GPS haute performance. Il présente une conception active avec un substrat en céramique diélectrique, garantissant une réception fiable du signal. L'antenne utilise une broche en cuivre, améliorant à la fois sa durabilité et sa conductivité. De plus, il dispose d'un coefficient de température de fréquence de 0 ± 10 ppm/℃, ce qui garantit des performances stables à différentes températures. Cette antenne est idéale pour les applications nécessitant une fonctionnalité GPS précise et robuste.
Q : Comment l'antenne GL1575S18T se compare-t-elle aux antennes GPS standard ?
R : L'antenne GPS en céramique GL1575S18T se distingue des antennes GPS standard en raison de sa conception active et de ses matériaux de qualité supérieure. L'utilisation de céramiques diélectriques offre une excellente intégrité du signal et la broche en cuivre améliore sa fiabilité opérationnelle. De plus, le coefficient de température de fréquence précis garantit des performances constantes, ce qui en fait un choix idéal pour les systèmes de navigation professionnels. Que ce soit pour les applications automobiles ou la robotique, la GL1575S18T est conçue pour surpasser les antennes conventionnelles.
Q : L'antenne GL1575S18T peut-elle être utilisée dans des applications extérieures ?
R : Absolument ! L'antenne céramique GPS GL1575S18T est spécialement conçue pour les applications intérieures et extérieures. Sa construction robuste et ses capacités efficaces de réception du signal le rendent idéal pour une utilisation dans des conditions environnementales difficiles. Que vous l'intégriez dans un système de navigation de véhicule, un drone ou tout autre équipement extérieur, vous pouvez être sûr que cette antenne offrira des performances GPS fiables.
Q4 : Quelles considérations d'installation dois-je garder à l'esprit pour l'antenne GL1575S18T ?
R : Lors de l'installation de l'antenne GPS en céramique GL1575S18T, il est essentiel de la monter dans un endroit avec un minimum d'obstacles pour maximiser la réception du signal. Assurez-vous que l'antenne est placée à l'écart des surfaces métalliques ou d'autres appareils électroniques susceptibles d'interférer avec les signaux GPS. De plus, suivez les directives du fabricant concernant l’alimentation électrique et la connexion pour garantir des performances optimales. Avec une installation appropriée, vous pouvez vous attendre à une précision et une fiabilité GPS exceptionnelles.
Q5 : L'antenne GL1575S18T est-elle compatible avec tous les systèmes GPS ?
R : L'antenne GPS en céramique GL1575S18T est compatible avec la plupart des systèmes GPS fonctionnant dans la bande L1. Il peut être utilisé efficacement avec une large gamme d'appareils et d'applications, notamment la navigation automobile, les unités GPS portables et diverses solutions télématiques. Cependant, nous vous recommandons de vérifier les spécifications de votre appareil GPS pour garantir une compatibilité et des performances optimales.
Q : Quel est le poids d'emballage de l'antenne GPS en céramique GL1575S18T2 ?
R : La taille de 100 produits dans une boîte est de 12*20*10 cm et le poids est d'environ 1,1 kg. La taille de 1500 produits dans une boîte est de 39*62*20 cm et le poids est d'environ 16,4 kg.
