GLXCT2504
Asialeren
8517710000
100 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
Indice de performance
Exigences techniques | Index technique |
Nom du matériau | Antenne céramique passive |
Gamme de fréquences (MHz) | GPS : 1575,42 MHz GLONASS: 1602Mhz |
Fréquence centrale (MHz) | |
Gain (dBi) (Gain au Zénith) | ≥2dBi (PCB de connexion) |
Rapport axial (dB) | ≤5dB (fréquence centrale) |
Bande passante (MHz) | 20 MHz min (perte de retour à -10 dB) |
Impédance de sortie (Ω) | 50Ω |
ROS(dB) | <2 |
Perte de retour (dB) | ≤-15 (1575,42 MHz et 1602 MHz) |
Largeur de faisceau verticale (°) | 100 ± 10° |
Largeur du faisceau horizontal (°) | 360° |
Efficacité (%) | ≥57%@1575MHz |
≥56%@1575MHz | |
Polarisation | RHCP |
Dimension(mm) | 25*25*4 |
Adaptation environnementale
1 | Température de fonctionnement[℃] | -40 ~ 85 |
2 | Température de fonctionnement[℃] | -40 ~ 85 |
3 | Humidité de travail[%] | ≤95 |
Dessin de la structure du produit
Présentation du produit
Compatibilité double bande
Prend en charge les signaux GPS L1 (1 575,42 MHz) et GLONASS G1 (1 602 MHz) , idéal pour les systèmes de navigation mondiaux nécessitant une précision multi-constellation.
Efficacité élevée du signal
Atteint une efficacité ≥57% à 1575MHz et un gain zénithal de ≥2dB, garantissant une réception de signal forte même dans les zones éloignées ou obstruées.
Résilience environnementale robuste
Fonctionne de manière fiable à des températures extrêmes (-40 °C à 85 °C) et à une humidité élevée (≤95 %), adaptée aux déploiements côtiers, industriels et extérieurs.

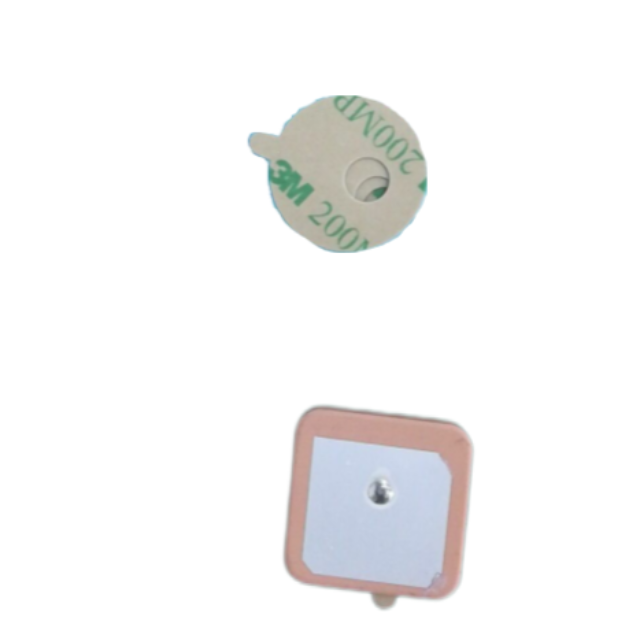

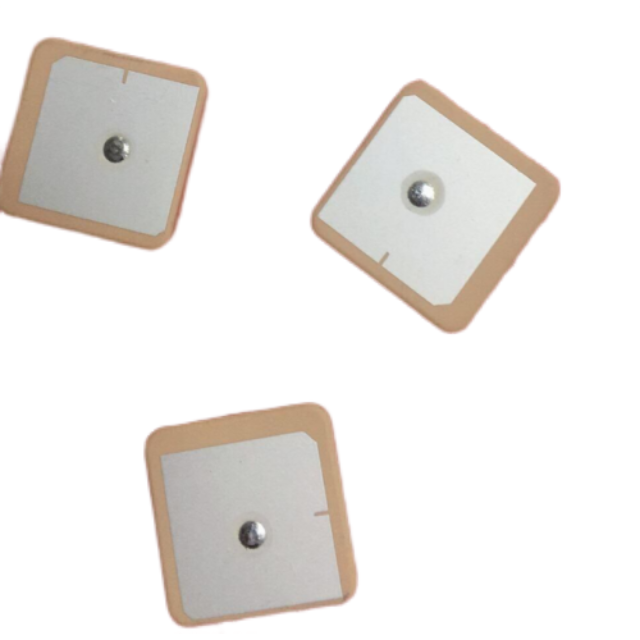

Conception compacte et durable Empreinte
ultra-petite de 25 x 25 x 4 mm avec une surface argentée lisse et des broches anti-oxydation, garantissant une intégration facile et une durabilité à long terme.
Performances RF optimisées
Comprend une impédance de 50 Ω, un faible VSWR (<2) et une bande passante de 20 MHz, minimisant la perte de signal et maximisant la compatibilité avec les systèmes RF standard.
Cas d'utilisation
Systèmes de navigation extérieure : fournit un positionnement bi-bande fiable pour les appareils de randonnée, les drones et les équipements marins.
Gestion de flotte : assure un suivi GPS/GLONASS précis des camions et des véhicules logistiques par mauvais temps.
Capteurs IoT industriels : conçus pour résister aux vibrations des usines et aux fluctuations de température.
Agriculture intelligente : prend en charge les outils agricoles de précision nécessitant des signaux satellite stables dans les zones rurales.
Balises d'urgence : fournissent des données de localisation critiques dans des environnements extrêmes pour les opérations de sauvetage.
FAQ
Q : Cette antenne prend-elle en charge à la fois le GPS et le GLONASS ?
R : Oui, il couvre les bandes GPS L1 (1 575,42 MHz) et GLONASS G1 (1 602 MHz) pour une précision de positionnement global.
Q : Quelle est la plage de température de fonctionnement ?
R : Il fonctionne de manière fiable de -40 °C à 85 °C , adapté aux environnements extérieurs et industriels extrêmes.
Q : Cette antenne est-elle étanche ?
R : Bien qu’il ne soit pas explicitement évalué pour l’imperméabilisation, sa résistance à l’humidité (≤95 %) le rend adapté à une utilisation extérieure protégée.
Q : Quel est le gain de cette antenne ?
R : Le gain au zénith est ≥2 dB lorsqu'il est connecté à un PCB, garantissant une forte réception du signal.
Q : Est-ce qu'il faut une source d'alimentation externe ?
R : Non, c'est une antenne passive et n'a pas besoin de puissance supplémentaire.
Q : Est-il compatible avec les systèmes RF standard ?
R : Oui, il présente une impédance de 50 Ω et un faible VSWR (<2) pour une intégration transparente.
Q : Quelle est la période de garantie ?
R : Le produit est livré avec une garantie d'un an contre les défauts de fabrication.
