GL-DY046
Asialeren
8517710000
100 pièces
accepté
10000PC/jours
| Quantité: | |
|---|---|
Index électrique | |||

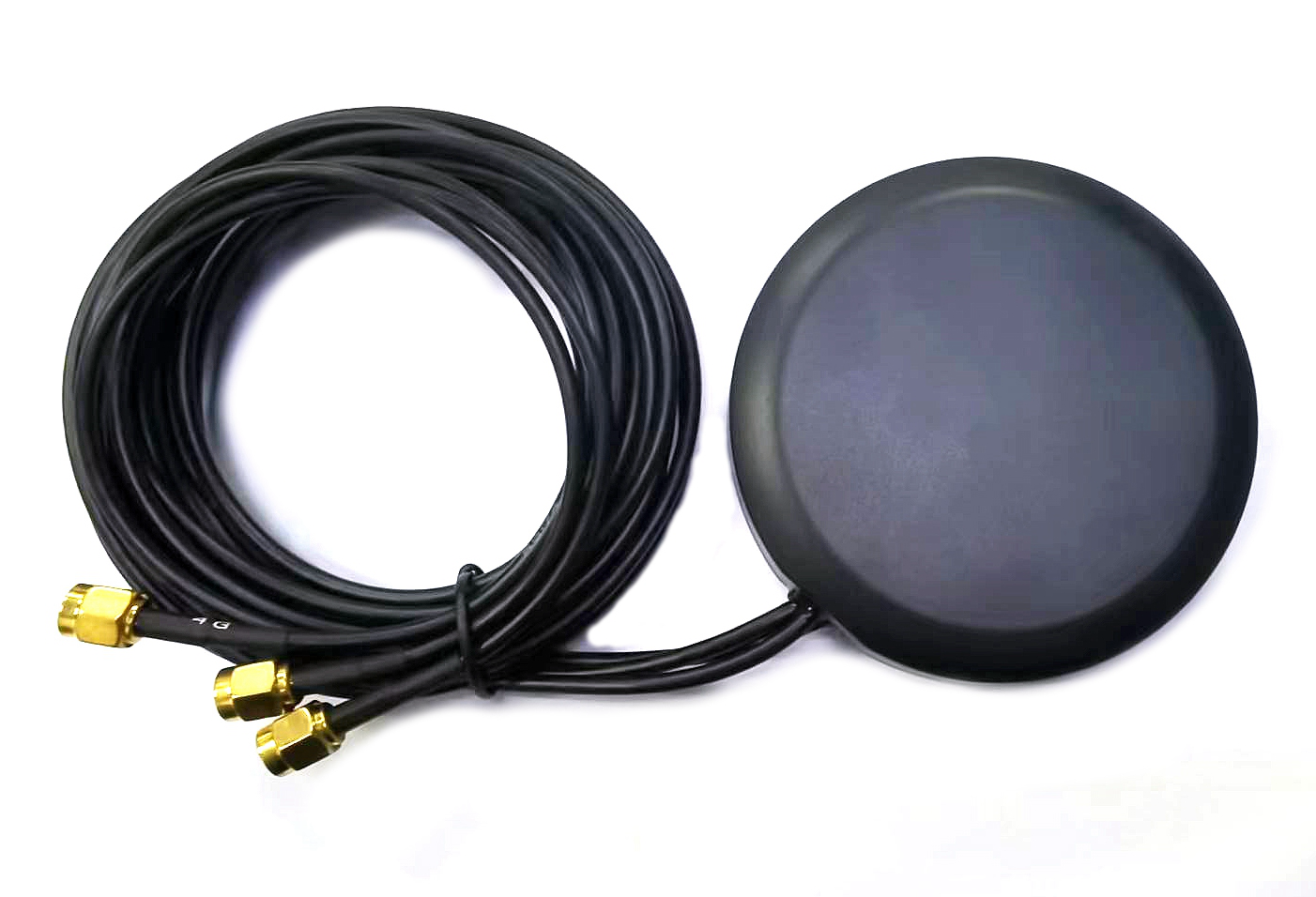

Nom du produit | Antenne GPSGlonass+LTE+WIFI | ||
Numéro de produit | GL-DY046 | ||
Gamme de fréquences-MHz | 1575.42-1610 | 690-960/1710-2690 | 2400-2483.5/5250-5850 |
Largeur de bande-MHz | 35 | 154/980 | 83.5 |
VSWR | ≤1,5 | ≤2,0 | |
Gain-dBi | 2,0 dBic (zénith) | 2.0 | 3.0 |
Gain LNA-dBi | 28 ± 2 | -- | -- |
Polarisation | RHCP | Linéaire | Linéaire |
Tension d'alimentation | 2,2-5 V CC | ||
Consommation actuelle | 5-15 mA | ||
Impédance d'entrée-Ω | 50 | ||
Indice mécanique | |||
Connecteur | SMA mâle | ||
Dimension de l'antenne-mm | φ81 × 14,6 | ||
Méthode d'installation | Vis | ||
Protection contre la pénétration | IP65-IP67 (exclure la sortie de câble) | ||
Vibration | 10 à 55 MHz avec une amplitude de 1,5 mm 2 heures | ||
Humidité relative | Jusqu'à 95% | ||
Respectueux de l'environnement | Conforme ROHS | ||
Température-℃ | -40-+85 | ||
Présentation du produit
L'intégration tri-bande pour la connectivité multiservice
combine le GPS (1 575,42-1 610 MHz), le LTE (806-2 690 MHz) et le WIFI (2 400-2 483,5 MHz) en une seule unité, éliminant ainsi le besoin de plusieurs antennes et réduisant la complexité de l'installation.
Gain optimisé pour diverses applications
Offre des gains de 2,0 dBic (GPS), 2,0 dBi (LTE) et 3,0 dBi (WIFI), garantissant un positionnement précis, une connectivité cellulaire stable et une transmission de données sans fil à haut débit.
Conception étanche IP65-IP67 robuste.
Résiste aux jets d'eau et à la pénétration de poussière, convient aux installations extérieures dans des environnements difficiles, pris en charge par une plage de températures de fonctionnement de -40 ℃ à + 85 ℃.
La section GPS de conception LNA à faible consommation d'énergie
présente un gain LNA de 28 ± 2 dB avec une consommation de courant de 5 à 15 mA, idéale pour les appareils alimentés par batterie comme les drones ou les capteurs IoT.
Montage polyvalent et encombrement compact
La conception à vis et les dimensions φ81 × 14,6 mm permettent une intégration facile dans les véhicules, les équipements ou les infrastructures.
Scénarios d'application
Gestion de flotte : suivi GPS des camions en temps réel + transmission de données 4G
Agriculture intelligente : réseaux de capteurs de sol avec liaison WiFi
Intervention d'urgence : unités de communication portables dans des environnements difficiles
Navigation maritime : systèmes d'antennes de bateau protégés IP67
IoT industriel : surveillance des machines d'usine avec synchronisation du timing GPS
Q : Les 3 bandes peuvent-elles fonctionner simultanément ?
R : Oui. Des circuits indépendants empêchent les interférences entre GPS/LTE/WiFi.
Q : Type de polarisation GPS ?
R : RHCP (polarisation circulaire à droite) pour la stabilité du signal satellite.
Q : Couverture maximale des fréquences 4G ?
A : 806-960 MHz + 1710-2690 MHz (prend en charge les bandes LTE 2/3/4/5/7/12/13/20).
Q : Indice d'étanchéité à la sortie du câble ?
R : IP65 (utilisez un ruban étanche pour un IP67 complet dans les scénarios de submersion).
Q : Compatible avec Raspberry Pi/Arduino ?
R : Oui via un câble SMA-SMA (2,2-5 V DC correspond aux spécifications d'alimentation SBC).
Q : Pourquoi choisir RHCP pour le GPS ?
R : Réduit les erreurs de rebond du signal en terrain urbain/montagneux par rapport au terrain linéaire.
Q : Exigences en matière de surface de montage ?
R : Nécessite un plan de masse métallique ≥10 × 10 cm (inclus dans les kits de véhicule).
