GL-DY7040V11
Asialeren
8517710000
100 pièces
accepté
10000PC/jours
| Quantité: | |
|---|---|
| Exportation PDF | |
Spécifications électriques | |||
Gamme de fréquences-MHz | 698-960 | 1710-2700 | 3400-4000 |
VSWR | ≤1,8 | ||
Gain-dBi | 10/10,5/11 | ||
Largeur du faisceau horizontal | 85°/65°/60° | ||
Largeur du faisceau vertical | 65°/55°/50° | ||
Rapport avant/arrière-dB | ≥15 | ||
Intermodulation IM3(2x33dBm)-dBc | ≤-150 | ||
Polarisation | Verticale | ||
Impédance d'entrée-Ω | 50 | ||
Puissance d'entrée maximale-W | 50 | ||
Protection contre la foudre | Terre CC | ||
Spécifications mécaniques | |||
Type de connecteur d'entrée | NK | ||
Installation | Tenue de poteau | ||
Dimensions-mm | 440×210×65 | ||
Poids de l'antenne-KGS | 1.2 | ||
Matériau de l'élément rayonnant | IA | ||
Matériau du radôme | ABS | ||
Température de fonctionnement | -40°C à +65°C | ||
Matériel de montage-mm | ￠35～￠60 | ||
Vitesse nominale du vent-m/s | 60 | ||
| Gamme de fréquences | GL-DY7040V11 | GL-DY8038V11 |
| Gamme de fréquences | 698-960 MHz, 1 710-2 700 MHz, 3 400-4 000 MHz | 806-960 MHz, 1 710-2 700 MHz, 3 400-3 800 MHz |
| Rapport avant-arrière | ≥15dB (spécifié pour toutes les bandes) | ≥15dB |
Dessin coté

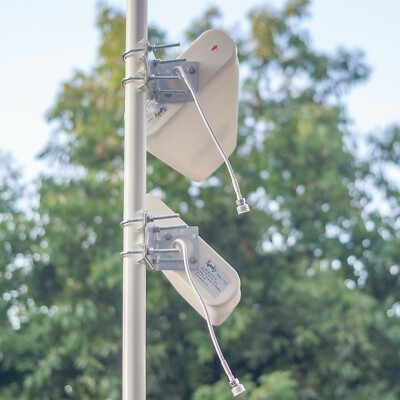

Présentation du produit
1. Couverture ultra-large triple bande
698-960 MHz (2G/4G bande basse) + 1 710-2 700 MHz (3G/4G) + 3 400-4 000 MHz (5G n78/Wi-Fi 6) – Un réseau connecte 20 générations de communication, ce qui permet d'économiser 60 % sur les coûts d'équipement.
2. Gain élevé log-périodique
Gain de crête de 10,5 dBi + rapport avant/arrière de 15 dB. Les faisceaux directionnels se verrouillent avec précision sur les stations de base, atteignant une portée de transmission allant jusqu'à 8 km (ligne de vue) et une augmentation de 300 % de l'efficacité par rapport aux antennes omnidirectionnelles.
3. Conception résistante aux catastrophes de qualité industrielle
Résistant aux ouragans 60 m/s (typhon de catégorie 17) + radiateur en aluminium aéronautique, température de fonctionnement extrême de -40°C à 65°C, indice de protection IP67 (boîtier scellé en ABS) et test au brouillard salin >1000h.
4. Distorsion d'intermodulation ultra-faible
IM3 ≤ -150 dBC @2x33 dBm, zéro erreur sur les bits dans les environnements électromagnétiques complexes (centrales électriques à haute tension/stations radar), et certifié selon la norme stricte EN 300 019.
5. Déploiement respectueux de l'ingénierie
Empreinte rationalisée de 440 × 210 × 65 mm avec support de réglage de l'inclinaison de 35 ° à 60 °. Le montage sur poteau s'adapte aux tours de 50 à 100 mm Φ, permettant à une seule personne de terminer l'installation en 20 minutes.
Scénarios d'application
Couverture des zones éloignées : liaison de signal de station de base 4G dans les zones montagneuses/îles
Alimenter l'Internet des objets : surveillance à distance de l'état des équipements des sous-stations
Transport intelligent : liaison de données de vidéosurveillance routière
Communications embarquées : Supplémentation des liaisons satellite pour les navires de pêche et les cargos
Véhicule de communication d'urgence : installation temporaire de stations de base sur les sites sinistrés
Prévention des incendies de forêt : système de transmission d'images d'incendie HD pour les tours d'observation
FAQ
Q : Quels sont les avantages des antennes log-périodiques par rapport aux antennes Yagi ? R : La bande passante est multipliée par cinq (aucun réglage requis entre 698 et 4 000 MHz), la fluctuation du gain est inférieure à 1 dBi, les performances multibandes sont plus stables et les coûts de maintenance sont réduits de 70 %.
Q : La polarisation verticale limite-t-elle la compatibilité des appareils ?
R : La polarisation verticale correspond à 98 % des signaux des stations de base mondiales, ne nécessitant aucune modification des téléphones mobiles ou du CPE. Une version à double polarisation ±45° est disponible pour des scénarios personnalisés.
Q : La largeur du faisceau en fonction de la fréquence affecte-t-elle la couverture ?
R : Les faisceaux étroits haute fréquence (60°) améliorent la précision directionnelle, tandis que les faisceaux larges basse fréquence (85°) améliorent la tolérance aux pannes. La stabilité mesurée du lien sur un rayon de 8 km est de 99,9 %.
Q : Comment se protéger contre la foudre ?
R : Connectez directement le goujon de mise à la terre CC au réseau de terre du bâtiment (diamètre du fil ≥ 6 mm²), avec un indice de protection contre les surtensions de 6 kA (IEC 61643). L'installation d'un parafoudre GS-40 est recommandée dans les zones sujettes aux orages.
Q : La bande 3 400-4 000 MHz est-elle compatible avec le WiFi 6 ?
R : Prend en charge les bandes 5G n78 et WiFi 6 UNII-5/8 (5925-7125 MHz nécessite la version d'extension haute fréquence).
Q : Peut-il être utilisé pour les communications par drone ?
R : Le poids doit être réduit à <0,8 kg (ce modèle pèse 1,2 kg). Nous recommandons le GL-DRONE12 spécifique au drone (0,5 kg, gain de 8 dBi).
