GL7038V-8
Asialeren
8517710000
100 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |

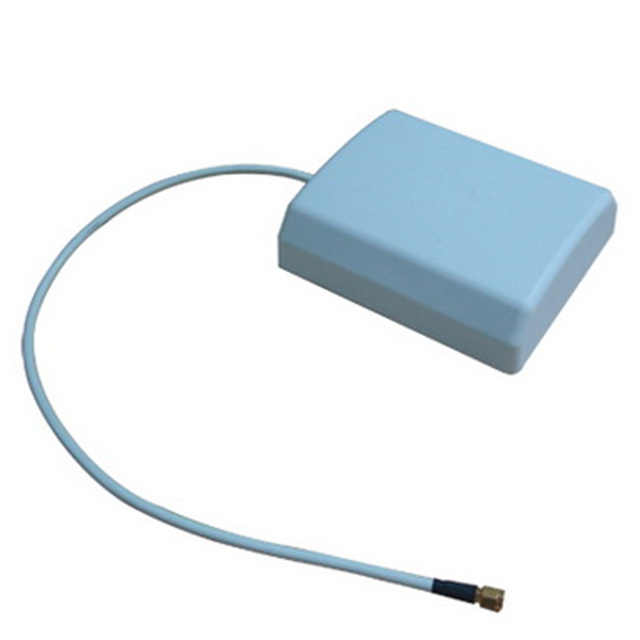

Antenne panneau 5G IM3
Index technique | |||
Fréquence MHz | 698-960 | 1710-2700 | 3400-4000 |
Gagner en dBi | 5.5 | 7.0 | 8.5 |
Largeur du faisceau horizontal ° | 80 | 65 | 55 |
Largeur du faisceau vertical ° | 70 | 60 | 30 |
VSWR | ≤1,8 | ≤1,8 | ≤1,8 |
Polarisation | Verticale | ||
Intermodulation IM3 (2x33dBm) | ≤ -153 | ||
Impédance d'entrée Ω | 50 | ||
Puissance maximale W | 50 | ||
Protection de l'éclairage | Terre CC | ||
Indice mécanique | |||
Type de connecteur | NF | ||
Dimension de l'antenne mm | 180×170×60 | ||
Poids de l'antenne kg | 0.4 | ||
Matériau du radôme d'antenne | ABS | ||
Température de travail | -40°C à +65°C | ||
Matériel de montage-mm | ￠35～￠60 | ||
Vitesse nominale du vent | 60 m/s | ||
Présentation du produit
Performances 5G sans interférences
L'IM3 ultra-faible ≤-153 dBc (à 2 × 33 dBm) élimine la distorsion du signal dans les déploiements denses – essentiel pour les lieux à grande capacité.
La haute efficacité tri-bande
couvre 698-960 MHz (5,5 dBi), 1 710-2 700 MHz (7 dBi) et 3 400-4 000 MHz (8,5 dBi) avec un VSWR ≤ 1,8 pour une compatibilité totale 4G/5G.
Contrôle de précision du faisceau
Les largeurs de faisceau optimisées (55°-80° horizontal/30°-70° vertical) focalisent les signaux tout en réduisant les interférences entre cellules.
Le radôme ABS de conception compacte et robuste
protège les composants internes dans des températures extrêmes (-40 °C à +65 °C) avec un indice de vent de 60 m/s – le tout dans un boîtier léger de 180 × 170 × 60 mm.
Fiabilité de qualité industrielle
La gestion de la puissance de 50 W + la protection contre la foudre à la terre CC garantissent un fonctionnement 24h/24 et 7j/7 pour les infrastructures critiques.

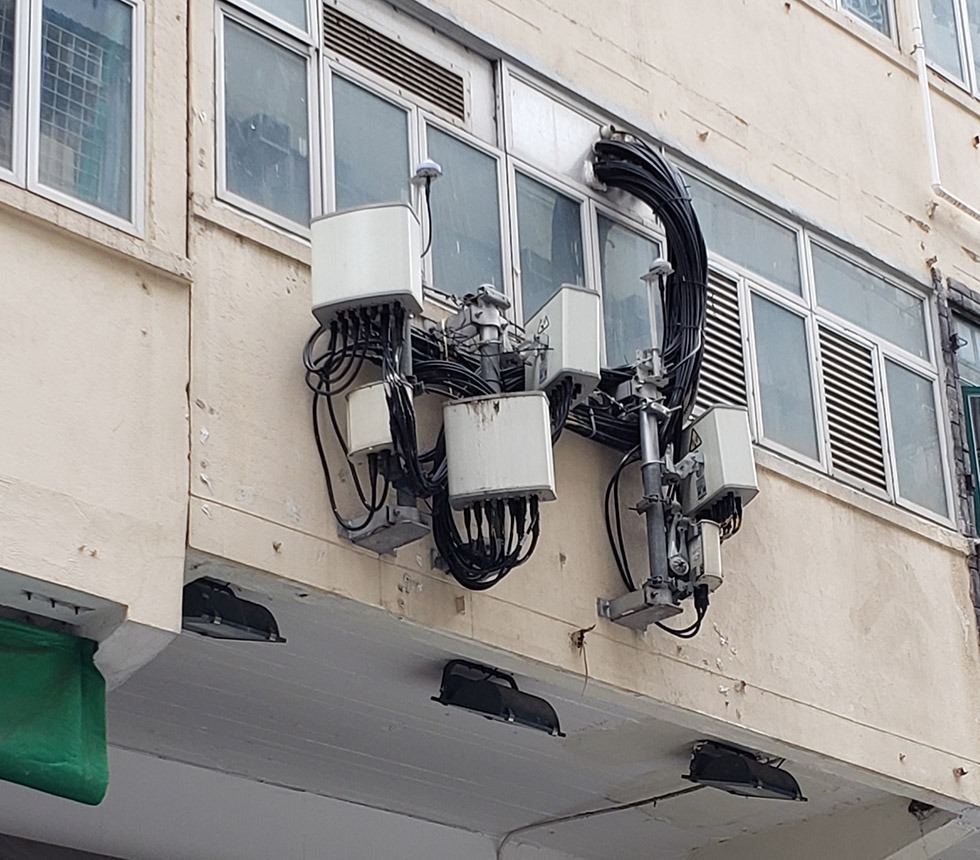

Scénarios d'application
Infrastructure de ville intelligente : contrôle de la circulation/surveillance de l'éclairage public
Réseaux 5G privés : automatisation d'usine/logistique d'entrepôt
Déploiements CBRS : systèmes hôtes neutres pour les sites
Connectivité rurale : extension de la couverture rentable
Communications d'urgence : cellules temporaires à déploiement rapide
Q : Qu'est-ce qu'IM3 et pourquoi est-ce important ?
R : L'intermodulation de troisième ordre (IM3 ≤-153 dBc) empêche la distorsion du signal dans les environnements multiporteuses comme les stades.
Q : Cette antenne est-elle adaptée à mmWave 5G ?
R : Non – conçu pour les bandes inférieures à 6 GHz (n48/n77/n78) dans le spectre FR1 (3 400-4 000 MHz).
Q : Pourquoi une polarisation verticale ?
R : Norme pour les stations de base cellulaires afin de correspondre à la polarisation des équipements de la tour.
Q : Quel diamètre de poteau convient au support ?
R : Compatible avec les poteaux de Ø35 à 60 mm (matériel généralement inclus).
Q : Peut-il gérer des émetteurs de haute puissance ?
R : Oui – 50 W d’entrée maximale par port via le connecteur NF.
Q : Résistance aux intempéries ?
R : Le radôme ABS protège contre les UV/corrosion ; évalué pour des vents de 60 m/s (216 km/h).
Q : Différences de largeur de faisceau par bande ?
R : Fréquences plus élevées = faisceaux plus étroits (par exemple, 55° H/30° V à 3 400-4 000 MHz).
Q : Applications typiques ?
R : Petites cellules, DAS, réseaux privés et liaisons IoT industrielles.
