GL-DYLP12
Asialeren
8517710000
50 pièces
accepté
10000pc/jour
| Quantité: | |
|---|---|
Index électrique | |
Nom du produit | Petite antenne 4G LPDA |
Numéro de produit | GL-DYLP12 |
Gamme de fréquences (MHz) | 1710～2700 |
Gain（dBi） | 12 |
Largeur du faisceau demi-puissance (°) | H : 65/50° ; V : 55/40°. |
VSWR | ≤1,8 |
Impédance d'entrée (Ω) | 50 |
Polarisation | Verticale |
Puissance d'entrée maximale (W) | 50 |
Protection contre la foudre | Terre CC |
Indice mécanique | |
Dimensions（mm） | 143*113*40 |
Connecteur | SMA |
Câble-mm | RG58,30 |
Poids de l'antenne (kg) | 0,24 (y compris les kits de montage et la boîte) |
Température de fonctionnement（°c） | -40~60 |
Matériau du radôme | ABS |
Couleur du radôme | blanc |
Application : système GSM/CDMA/PCS/3G/WLAN/4G/LTE. | |
Présentation du produit
1. De la taille d'une paume, à gain élevé : mesurant 143 × 113 × 40 mm (plus petit que la paume d'un adulte), il atteint un gain élevé de 12 dBi, repoussant les limites de performances des petites antennes.
2. Couverture précise et directionnelle : des largeurs de faisceau à deux niveaux de 65°/50° horizontalement et 55°/40° verticalement focalisent le signal sur une portée de 3 km, améliorant la pénétration des murs de 35 %.
3. Compatibilité totale de la bande 4G : couvrant 1 710-2 700 MHz (bandes 1/3/7/8/20/28), il prend en charge les réseaux mondiaux 4G/LTE et 3G/WCDMA.
4. Conception de protection de qualité industrielle : le couvercle de protection en ABS blanc est résistant aux UV, fonctionne dans une large plage de températures de -40 °C à 60 °C et est livré en standard avec une protection contre la foudre et une mise à la terre CC.
5. Configuration prête à l'emploi : préinstallé avec un câble RG58 de 30 cm et un connecteur SMA, pèse 0,24 kg et comprend un kit de montage. Le support s'adapte aux murs ou aux poteaux pour un déploiement rapide.

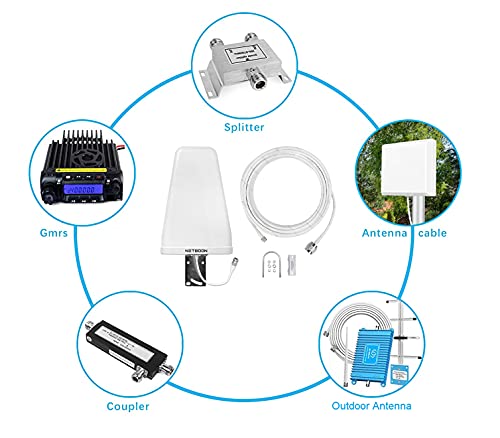

Scénarios d'application
Communications mobiles d'urgence : configurez rapidement une station de base portable de la taille d'un sac à dos
Amélioration de la transmission d'image du drone : augmente la plage de contrôle des drones FPV
Élimination des points morts du signal domestique : améliore la couverture intérieure avec un balcon directionnel
Point d'accès mobile embarqué : se fixe aux toits des voitures pour étendre la portée du signal CPE
Liaison de surveillance temporaire : transmet les données des caméras de sécurité sur les chantiers de construction/événements
FAQ
Q : Le connecteur SMA prend-il en charge les appareils 5G ?
R : Compatible avec la bande de fréquence inférieure à 6 GHz, mais nécessite un connecteur SMA femelle sur l'appareil (que l'on trouve couramment sur les routeurs CPE/industriels).
Q : La longueur du câble peut-elle être personnalisée ?
R : 30 cm est standard, avec des longueurs personnalisées de 1 m/3 m (jusqu'à 5 m) disponibles moyennant des frais. Les câbles plus longs nécessitent un câble LMR-200 à faible perte.
Q : Des outils spéciaux sont-ils requis pour l'installation ?
R : Comprend un support en forme de U et des attaches de câble en acier inoxydable. Le montage mural/sur poteau (Ø30-50 mm) peut être sécurisé manuellement en 3 minutes.
Q : Quel est l’indice d’étanchéité ?
R : Le couvercle de protection en ABS est résistant aux éclaboussures IP54 (non résistant à l'immersion). En cas de fortes pluies, un ruban étanche est recommandé autour des connecteurs.
Q : Pourquoi le faisceau est-il plus étroit dans la bande des hautes fréquences ?
R : À 2 700 MHz, le faisceau se rétrécit à 40° (vertical), améliorant la directionnalité des hautes fréquences et le rendant plus adapté à la transmission point à point sur de longues distances.
Q : Peut-il être utilisé pour améliorer le Wi-Fi ?
R : Elle est compatible avec la bande WiFi 2400-2500 MHz, mais le gain est inférieur à celui d'une antenne bi-bande dédiée. Il n'est recommandé qu'en remplacement temporaire.
Q : Résistance à la charge de vent ?
R : Il est sécuritaire jusqu’à une vitesse de vent de 60 km/h (équivalent à un vent de force 7). Dans les zones de vent fort, il est recommandé d'ajouter des sangles de fixation auxiliaires.
