Français
GLS2503
Asialeren
8517710000
100 pièces
accepté
10000PC/jours
| Quantité: | |
|---|---|
| Exportation PDF | |
SPÉCIFICATIONS ÉLECTRIQUES | |
Articles | Contenu |
Fréquence nominale | GNSS L1Mhz |
Taille de l'antenne | 25*25*4mm |
Conditions d'essai | 70*70mm |
Impédance | 50Ω |
Gain zénith @ L1 TYP | 3,0 dBic |
Rapport axial à L1 | ≤5,0dB |

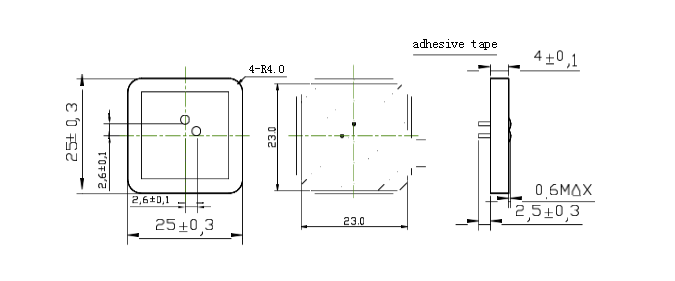

Dimension

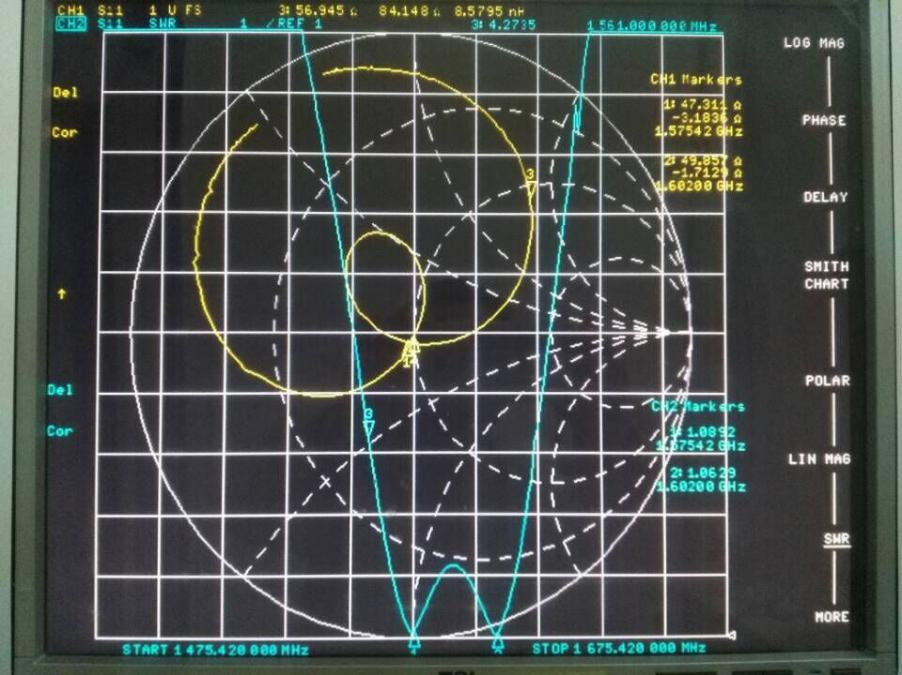

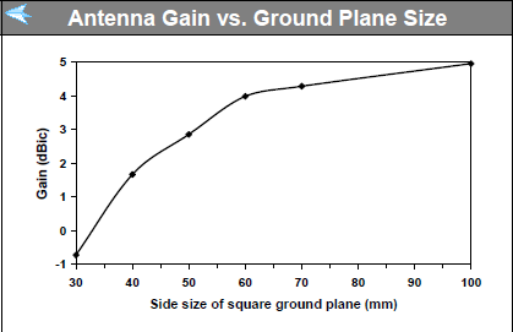

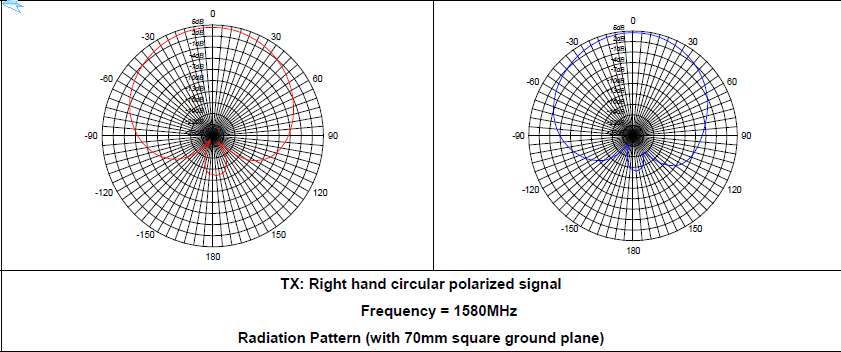

Plus de tests

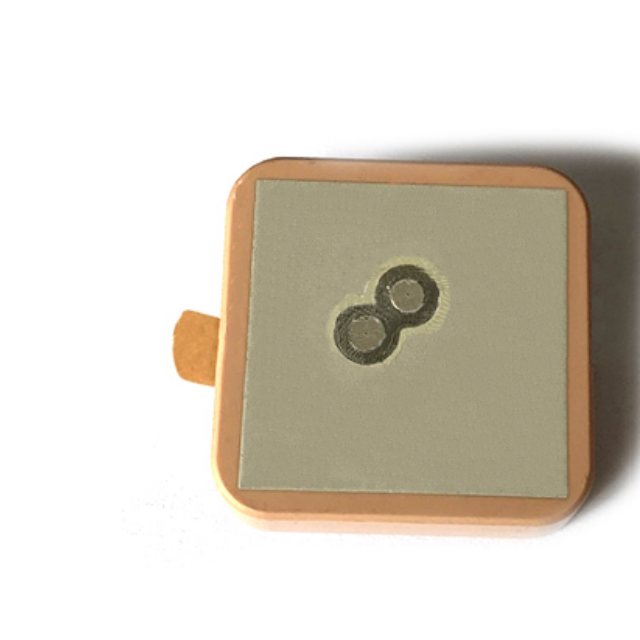

Présentation du produit
Gain de signal et précision élevés
Offre un gain zénithal de 3,0 dBic avec un rapport axial ≤ 5,0 dB, garantissant un positionnement GNSS précis pour les systèmes de navigation et de chronométrage.
Conception ultra-compacte L'empreinte
de 25 x 25 x 4 mm et l'intégration du ruban adhésif simplifient l'installation dans les appareils à espace limité comme les drones et les appareils portables.
Compatibilité RF optimisée
Doté d'une impédance de 50 Ω et testé sur un plan de masse de 70 mm , garantissant une intégration transparente avec les circuits RF standard et une perte de signal minimale.
Polarisation circulaire à droite (RHCP)
Réduit les interférences multitrajets dans les environnements dynamiques, idéal pour les applications automobiles, maritimes et aériennes.
La construction robuste et respectueuse de l'environnement,
conforme aux normes RoHS, résiste aux conditions industrielles tout en répondant aux normes environnementales mondiales.
Cas d'utilisation
Véhicules autonomes : fournit des signaux GNSS L1 fiables pour les voitures autonomes et les AGV.
Navigation par drone : assure un positionnement stable pour les drones de cartographie aérienne et de livraison.
Capteurs IoT industriels : conçus pour l’automatisation des usines et le suivi des actifs dans des environnements difficiles.
Navigation maritime : prend en charge la précision GPS pour les bateaux et les équipements offshore.
Trackers portables : la taille compacte convient aux bracelets de fitness et aux trackers d'animaux.
FAQ
Q : Quelle fréquence cette antenne prend-elle en charge ?
R : Il fonctionne sur la bande GNSS L1 (1 575,42 MHz) pour le GPS, Galileo et d'autres systèmes mondiaux.
Q : Est-il compatible avec les systèmes RF standard ?
R : Oui, son impédance de 50 Ω garantit la compatibilité avec la plupart des modules RF et PCB.
Q : Quel est le gain de cette antenne ?
R : Le gain zénithal typique est de 3,0 dBic , optimisé pour une navigation haute performance.
Q : Peut-il gérer les environnements extérieurs ?
R : Bien qu'il ne soit pas étanche, sa conception durable convient à une utilisation extérieure et industrielle protégée.
Q : Quelles sont les performances du rapport axial ?
A :≤5,0 dB à L1, minimisant la distorsion du signal pour un positionnement précis.
Q : Est-ce que cela nécessite un plan de masse ?
R : Testé sur un plan de sol de 70 x 70 mm pour des performances optimales, mais adaptable à d'autres tailles.
Q : Est-il conforme à RoHS ?
R : Oui, il répond aux normes RoHS pour une utilisation sûre dans l’électronique grand public et industrielle.
