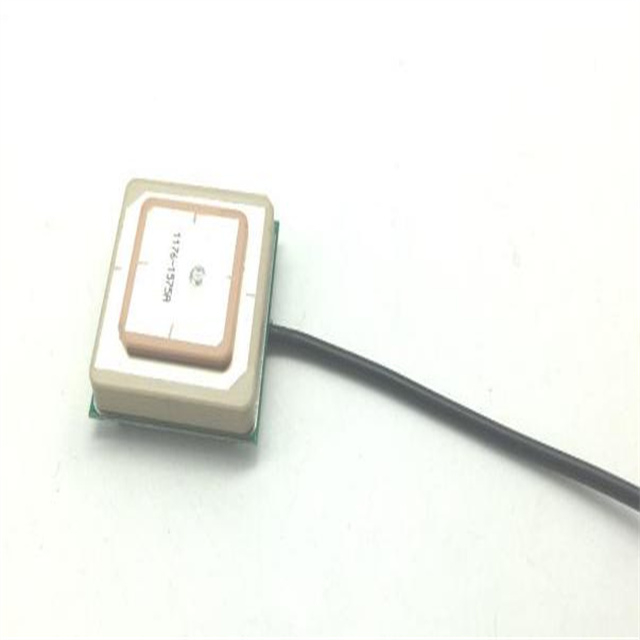

GL236S
Asialeren
8517710000
100 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Article | Caractéristiques | |
Antenne (2 couches) | Gamme de fréquences | Bande haute BDS-B1/GPS-L1/GLONASS-G1 : 1561,098 ~ 1602 MHz bande basse GPS-L5 : 1 176 MHz |
Polarisation | RHCP | |
Gagner | 3dBic@PCB (Zénith) | |
VSWR | ＜1,5 | |
Impédance | 50 Ω | |
LNA | Gagner | 28 ± 2 dB |
Chiffre de bruit | ≤1,0 dB | |
Tension d'alimentation | 3 ~ 5 V CC | |
Consommation actuelle | <45mA | |
VSWR | <2,0 | |
Mécanique | Câble | RG178 ou autres |
Connecteur | IPEX ou autres | |
Méthode de montage | Intégré | |
Environnemental | Température de fonctionnement | -40 ℃ ~ + 85 ℃ |
Humidité relative | Jusqu'à 95% | |
Vibration | 10 à 55 Hz avec une amplitude de 1,5 mm 2 heures | |
Respectueux de l'environnement | Conforme ROHS | |
Comparaison de différenciation
Critères de comparaison | GL236S | GL539 |
Couverture de fréquence | BDS-B1/GPS-L1/GLONASS-G1 (1 561,098 ~ 1 602 MHz), GPS-L5 (1 176 MHz) | 1558 ~ 1602 MHz |
Gagner | 3dBic @ PCB (Zénith) Gain LNA 28 ± 2 dB | 5dBic @ PCB (Zénith) Gain LNA 28 ± 2 dB |
Type de connecteur | IPEX | SMA mâle |
Câble | RG178 | RG174, 300 mm |
Chiffre de bruit | ≤1,0 dB | ≤1,5dB |
Présentation du produit
1. Technologie double bande avancée : le GL236S fonctionne sur une gamme de fréquences haute bande de BDS-B1/GPS-L1/GLONASS-G1 (1561,098 ~ 1602 MHz) et une bande basse à GPS-L5 (1176 MHz), assurant la compatibilité avec plusieurs systèmes mondiaux de navigation par satellite pour des performances supérieures.
2. Ingénierie de précision pour une fiabilité inégalée : conçue avec une technologie de pointe, cette antenne offre une précision exceptionnelle même dans des environnements difficiles tels que les zones urbaines densément peuplées ou les paysages éloignés, vous offrant ainsi confiance dans vos capacités de navigation.
3. Installation compacte et facile : le GL236S dispose d'une méthode de montage intégrée qui simplifie l'installation sans compromettre l'espace ou l'efficacité. Sa conception compacte le rend idéal pour une variété d'applications, de l'arpentage professionnel aux aventures personnelles en plein air.
4. Connectivité de haute qualité : équipée d'un câble RG178 et d'un connecteur IPEX, cette antenne garantit une excellente intégrité du signal et une perte minimale, améliorant ainsi les performances globales lors des tâches de navigation critiques.
5. Améliorez votre expérience de navigation : que vous soyez un professionnel ayant besoin d'un positionnement précis ou un passionné explorant de nouveaux terrains, la mise à niveau vers l'antenne active GNSS double bande haute précision GL236S vous assurera d'être toujours sur la bonne voie - ne manquez jamais un battement de votre voyage !
Scénarios d'application
Véhicules autonomes : navigation de haute précision pour les AGV/robotique
Synchronisation de précision : stations de base 5G et systèmes de synchronisation des télécommunications
Arpentage/Cartographie : Récepteurs RTK double bande
Aviation : Navigation par drone avec résilience en bande L5
Electronique Marine : Antenne compacte pour combos sonar/GPS
FAQ
Q : Puis-je obtenir un échantillon ?
R : Oui, un échantillon est disponible.
Q : Quel est le délai de livraison ?
R : 3 à 5 jours ouvrables pour l’échantillon, 10 à 15 jours ouvrables pour une quantité inférieure à 5 000 K.
Q : Quels systèmes satellites l'antenne GL236S prend-elle en charge ?
R : Le GL236S prend en charge plusieurs systèmes satellite, notamment BDS-B1, GPS-L1, GLONASS-G1 dans la plage de fréquences haute bande (1 561,098 ~ 1 602 MHz) et GPS-L5 dans la bande basse à 1 176 MHz.
Q : Comment installer l'antenne GL236S ?
R : L'antenne dispose d'une méthode de montage intégrée qui permet une installation simple. Assurez-vous de disposer d'un espace suffisant pour le montage et suivez les instructions d'installation fournies pour le fixer correctement.
Q : Quel type de câble et de connecteur cette antenne utilise-t-elle ?
R : Le GL236S est équipé d'un câble RG178 et d'un connecteur IPEX, garantissant une connectivité fiable et une perte de signal minimale pendant le fonctionnement.
Q : Puis-je utiliser cette antenne dans des environnements urbains ?
R : Oui, la technologie avancée du GL236S est conçue pour maintenir une grande précision même dans les zones urbaines denses où une obstruction du signal peut survenir, offrant ainsi des capacités de navigation fiables.
Q : Cette antenne est-elle adaptée aux applications extérieures ?
R : Absolument ! La conception compacte du GL236S le rend idéal pour diverses applications extérieures telles que l'arpentage, le suivi de géolocalisation ou toute activité nécessitant un positionnement précis dans des endroits éloignés.
Q : Que dois-je faire si la réception du signal avec mon système GNSS utilisant cette antenne est mauvaise ?
R : Si vous rencontrez une mauvaise réception du signal, vérifiez que toutes les connexions sont sécurisées et correctement installées. Assurez-vous qu'il n'y a pas d'obstacles importants à proximité qui pourraient interférer avec les signaux des satellites. Si les problèmes persistent, consultez notre équipe d'assistance technique pour obtenir de l'aide.
