GL046
Asialeren
8517710000
100 pièces
accepté
1000PC/jours
| Quantité: | |
|---|---|
| Exportation PDF | |
Réf. | Antenne interne GPS | |
M/N | GL046 | |
Index électrique | ||
Fréquence centrale-MHz | 1575,42 ±0,5 | |
VSWR | ≤1,5 | |
Gain LNA-dBi | 28 ± 2 | |
Impédance nominale-Ω | 50 | |
Polarisation | RHCP | |
Tension d'alimentation | 2,2 ~ 5 V CC | |
Chiffre de bruit | 1,1dB | |
Max. Puissance-W | 50 | |
Consommation actuelle | 10mA | |
Connecteur | IPEX | |
Indice mécanique | ||
Longueur du câble | RG1.13 100mm | |
Dimension de l'antenne-mm | 25*25*7 | |
Respectueux de l'environnement | Conforme ROHS | |
Température-℃ | -40～＋85 | |
Humidité-% | 5～75 | |
Comparaison de différenciation
Série de comparaison | GL046 | GL048 |
Gamme de fréquence | 1575,42 ± 0,5 MHz (fréquence unique) | 1 575,42-1 610 MHz (bande plus large) |
Chiffre de bruit | 1,1dB | <1,5dB |
Type de connecteur | IPEX | Prise QMA |
Dimensions | 25×25×7mm | 18×18×4mm |
Présentation du produit
1. Gain ultra-élevé de qualité industrielle
L'amplificateur LNA intégré offre un gain de 28 ± 2 dBi, dépassant de loin les antennes conventionnelles (15-20 dBi), améliorant considérablement les capacités d'acquisition du signal satellite.
2. Stabilité de fréquence de précision
La fréquence centrale est de 1575,42 ± 0,5 MHz (bande GPS L1), avec un VSWR ≤ 1,5, assurant une parfaite adéquation avec la puce de navigation.
3. Adaptabilité environnementale difficile
Une large plage de températures de fonctionnement de -40°C à 85°C et une tolérance d'humidité de 75 %, conforme aux normes environnementales ROHS, ce qui le rend adapté aux équipements industriels embarqués et extérieurs.
4. Ultra-faible bruit
Un facteur de bruit de 1,1 dB (moyenne de l'industrie > 2 dB) réduit la distorsion du signal et améliore la précision du positionnement de 30 % dans les zones de signal faible.
5. Alimentation flexible à large tension
Une tension d'entrée ultra-large de 2,2 à 5 V CC ne consomme que 10 mA, ce qui la rend compatible avec divers systèmes d'alimentation d'appareils IoT.
Scénarios d'application
Positionnement des machines lourdes : tolérance de puissance élevée de 50 W pour gérer les interférences de vibrations du moteur provenant des excavatrices et des machines agricoles.
Suivi logistique de la chaîne du froid : Fonctionnement stable à -40°C, assurant un suivi en temps réel des camions réfrigérés.
Dispositif de synchronisation de station de base : fréquence précise de 1 575,42 MHz pour répondre aux exigences de synchronisation temporelle des stations de base de communication.
Conduite autonome agricole : polarisation RHCP pour l'atténuation des trajets multiples et une navigation précise sur des terrains agricoles complexes.
Solar Tracker : démarrage basse tension 2,2 V pour permettre le fonctionnement à faible consommation des équipements photovoltaïques.
FAQ
Q : Le connecteur IPEX est-il compatible avec UFL ?
R : Entièrement compatible ! IPEX est une version améliorée d'UFL et les spécifications physiques de l'interface sont les mêmes.

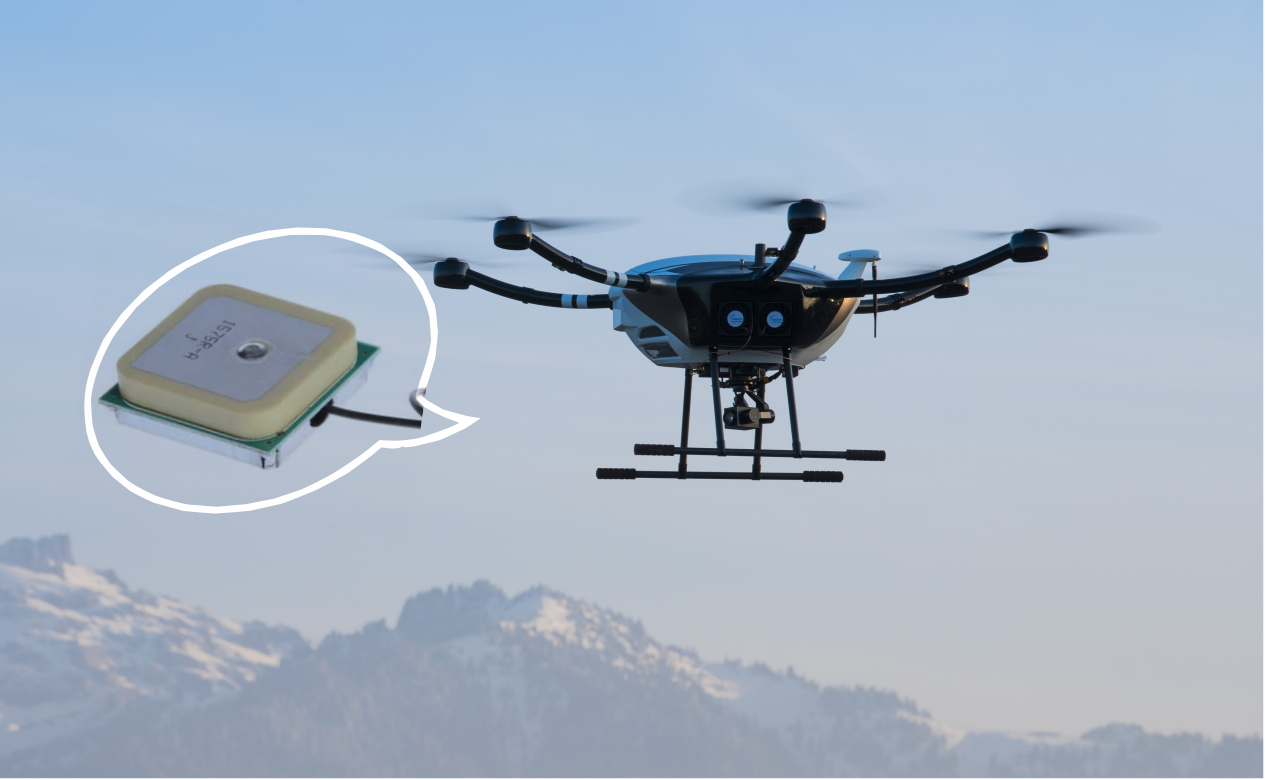

Q : La taille 25x25x7 mm peut-elle être intégrée dans un drone ?
R : Recommandé pour les drones industriels de taille moyenne (empattement ≥30 cm). Pour les micro drones, une taille plus petite est recommandée.
Q : Un circuit d’adaptation externe est-il requis ?
R : Non ! L'impédance nominale de 50 Ω est directement compatible avec les modules RF grand public et le VSWR ≤ 1,5 est optimisé pour la correspondance.
Q : Le gain de 28 dBi nécessite-t-il une alimentation externe ?
R : Oui ! Le LNA interne nécessite une alimentation de 2,2 à 5 V.
Q : La limite d’humidité de 75 % affecte-t-elle l’utilisation côtière ?
R : Il répond à la protection IP54 (en fonction de la conception structurelle), mais il est recommandé d'installer un joint étanche à l'humidité pour se protéger contre les environnements de brouillard salin.
Q : Peut-il recevoir des signaux GLONASS ?
R : Il est conçu spécifiquement pour la bande GPS L1 (1575,42 MHz). GLONASS nécessite une antenne dans la bande 1602 MHz.
Q : La longueur du câble de 100 mm peut-elle être personnalisée ?
R : Oui ! Le câble coaxial RG1.13 peut être personnalisé à 150/200/300 mm.
