GL-DYP04
Asialeren
8517710000
100 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Index électrique | ||

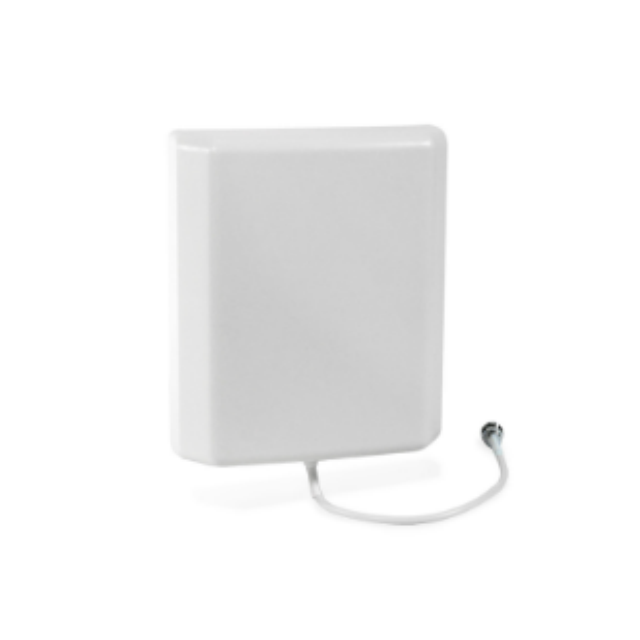

Nom du produit | Antenne à panneau plus petite | |
Numéro de produit | GL-DYP04 | |
Gamme de fréquences-MHz | 806-960/1710-2690 | 806-960/1710-2690 |
Polarisation | ±45° | ±45° |
VSWR | ≤1,5 | ≤1,5 |
Gain-dBi | 4/7 | 4/7 |
Largeur du faisceau horizontal | 80° | 80° |
Largeur du faisceau vertical | 60° | 60° |
Isolation-dB | ≥23 | |
Intermodulation (2x33dBm)-dBc | ≤-140 | |
Impédance d'entrée-Ω | 50 | |
Puissance maximale-W | 100/50 | |
Protection de l'éclairage | Terre CC | |
Indice mécanique | ||
Connecteur | 2 * SMA | |
Dimension de l'antenne-mm | 220×190×21 | |
Poids de l'antenne-KG | 0.23 | |
Matériau du réflecteur | Aluminium | |
Matériau du radôme | ABS | |
Couleur du radôme | Blanc | |
Présentation du produit
Technologie MIMO double bande
Couvre 806-960 MHz + 1710-2690 MHz, prenant en charge les réseaux 4G/LTE avec deux ports SMA pour MIMO (Multiple Input Multiple Output), améliorant la vitesse et la fiabilité des données.
Gain élevé et large couverture
Gain de crête de 7 dBi avec une largeur de faisceau horizontale de 80° et verticale de 60°, idéal pour la distribution de signaux sur une large zone en milieu rural/urbain.
Durabilité de qualité industrielle
Le réflecteur en aluminium + radôme en ABS (blanc) résiste aux températures extrêmes (-40°C à +85°C), est classé IP65 contre la poussière/l'humidité et dispose d'une mise à la terre CC pour la protection contre la foudre.
Interférence ultra-faible
L'intermodulation ≤ -140 dBc (2x33 dBm) et l'isolation ≥ 23 dB garantissent une transmission propre du signal dans des environnements très bruyants.
Conception compacte et légère
220 x 190 x 21 mm (plus petit que le papier A4) et 0,23 kg, permettant un déploiement flexible sur les tours, les toits ou les véhicules.
Stations de base cellulaires : étendez la couverture 4G dans les zones reculées.
Transport intelligent : systèmes de suivi de flotte pour bus/camions.
IoT industriel : Réseaux de capteurs dans les usines/entrepôts.
Surveillance agricole : capteurs sol/météo dans les grandes exploitations.
Amplificateurs de signal résidentiels : améliorez la réception mobile intérieure.
Q : Quelles bandes le GL-DYP04 prend-il en charge ?
A : 806-960 MHz (B5/B8) et 1 710-2 690 MHz (B1/B3/B7), couvrant les réseaux 4G/LTE mondiaux.
Q : Est-il adapté pour une utilisation en extérieur ?
R : Oui, le boîtier classé IP65 et la construction en aluminium résistent à la pluie, aux UV et à la corrosion.
Q : Quelle est la puissance maximale admissible ?
R : 100 W pour la bande basse (806-960 MHz) et 50 W pour la bande haute (1710-2690 MHz).
Q4 : Pourquoi choisir une polarisation ±45° ?
R : minimise la perte de signal dans les environnements multi-chemins.
Q : Est-ce que cela inclut les câbles ?
R : Non, mais les deux ports femelles SMA prennent en charge les câbles standard RG58/LMR-400.
Q : Peut-il être fixé au mur ?
R : Oui, 4 trous de montage (inclus) permettent une fixation verticale/horizontale.
Q : Comment MIMO améliore-t-il les performances ?
R : Les deux ports permettent des flux de données simultanés, doublant ainsi le débit et réduisant la latence.
Q : La protection contre la foudre est-elle intégrée ?
R : Oui, la mise à la terre CC éloigne les surtensions de l'équipement.
