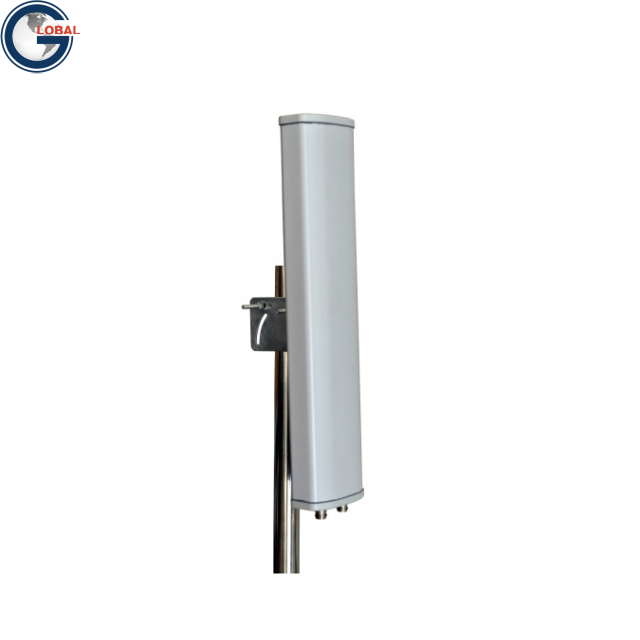

GL-DY3338S9014
Asialeren
8517710000
50 pièces
accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Spécifications électriques | |
Gamme de fréquences - MHz | 33h00-38h00 |
Polarisation | ±45° |
VSWR | ≤1,5 |
Gain-dBi | 14 |
Largeur du faisceau horizontal | 90° |
Largeur du faisceau vertical | 15° |
Rapport avant/arrière - dB | ≥23 |
Isolation entre les ports - dB | ≥28 |
Impédance d'entrée-Ω | 50 |
Puissance d'entrée maximale-W | 100 |
Protection contre la foudre | Terre CC |
Spécifications mécaniques | |
Type de connecteur d'entrée | 2xN-K |
Emplacement du connecteur | Bas |
Dimensions- mm | 350×128×56 |
Taille d'emballage-mm | 450×230×160 |
Poids de l'antenne-KGS | 1.3 |
Matériau du radôme | PVC |
Couleur du radôme | Gris |
Inclinaison mécanique | 0～12° |
Température de fonctionnement | -40°C à +65°C |
Vitesse nominale du vent - m/s | 60 |
Matériel de montage - mm | ￠35～￠75 |
Présentation du produit
● Connecteurs doubles NK (2xN-K) – Assure une transmission fiable du signal avec une connectivité standard de l'industrie.
● Gain élevé et large bande passante – Optimisé pour la 5G avec un gain de 14 dBi et une plage de fréquences de 3 300 à 3 800 MHz.
● Boîtier UPVC robuste – Matériau de couleur grise résistant aux intempéries pour une durabilité dans les environnements difficiles.
● Connecteurs compacts montés par le bas – Simplifient l'installation et la gestion des câbles.
● Protection contre la foudre à la terre CC – Sécurité améliorée contre les surtensions électriques.
●Large tolérance de température – Fonctionne de -40°C à +65°C pour une adaptabilité aux climats extrêmes.
FAQ :
Q : Pour quelles applications cette antenne est-elle conçue ?
R : Idéal pour les systèmes de réseau 5G et la couverture sectorielle des infrastructures de télécommunications.
Q : Comment l'antenne est-elle montée ?
R : Il prend en charge le montage sur poteau (diamètre 35-75 mm) et comprend une interface mécanique réglable de 0 à 12'.
Q : Quels connecteurs sont utilisés et où se trouvent-ils ?
R : Les connecteurs doubles NK sont positionnés en bas pour un accès et une installation faciles.
Q : Cette antenne est-elle résistante aux intempéries ?
R : Oui, le boîtier UPVC et la conception IP garantissent une résistance à l'humidité, à la poussière et aux températures extrêmes.
Q : Quelle est la puissance maximale absorbée ?
R : Prend en charge une puissance d'entrée jusqu'à 100 W pour des déploiements hautes performances.
Q : Est-ce que cela inclut une protection contre la foudre ?
R : Oui, la mise à la terre CC assure une protection contre les surtensions induites par la foudre.
Q : Quelle est la largeur du faisceau horizontal ?
A : largeur de faisceau horizontale de 90 ° pour une couverture sectorielle étendue.
