GL1626VH33-20
Asialeren
8517710000
5 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|

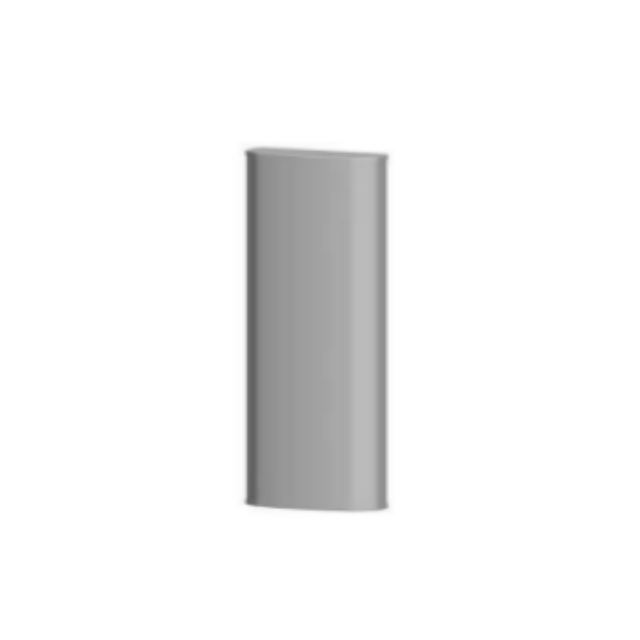

Antenne panneau à 2 ports monobande 1695-2690 MHz | |
GL1626VH33-20 | |
Spécifications électriques | |
Gamme de fréquences-MHz | 1695-2690 |
Polarisation | ±45° |
Gain d'inclinaison intermédiaire | 20 |
Gain-dBi | 20,3 ± 0,3 |
Largeur de faisceau horizontale de 3 dB | 33 ± 5 |
Largeur de faisceau verticale de 3 dB | 33 ± 5 |
Rapport avant/arrière-dB | ≥25 |
Polarisation croisée | >15(±60°≥8) |
Inclinaison électrique vers le bas | / |
Suppression des lobes secondaires pour le premier lobe secondaire au-dessus de l'horizon | ≥15 |
VSWR | <1,5 |
Isolement | ≥28 |
Interception de troisième ordre | ≤-105 |
Impédance du port | 50 |
Puissance de sortie maximale par port | 300 |
Type de modulation électrique | / |
Interface électriquement modulée | / |
Protection contre la foudre | Terre CC |
Spécifications mécaniques | |
Type de connecteur d'entrée | 4.3-10Femelle*2 |
Emplacement du connecteur | Bas |
Dimensions-mm | 1450*280*90 |
Taille d'emballage-mm | La situation réelle prévaudra. |
Poids de l'antenne-kg | 30 |
charge de vent Avant/côté/arrière | 949/326/1127 |
Pièce de montage Poids | 3 |
Poids après emballage | 33 |
Matériau du radôme | PRF de haute qualité |
Couleur du radôme | Blanc |
Inclinaison mécanique | 0～15° |
Température de fonctionnement | -50°C~65°C |
Vitesse nominale du vent-m/s | 60 |
Matériel de montage -mm | ￠50～￠115 |
Type de pièce de montage | 51AA |
Présentation du produit
1. Les performances haute bande et à gain élevé répondent aux exigences de couverture de haute capacité.
La bande de fréquences de fonctionnement couvre 1 695-2 690 MHz, prenant parfaitement en charge la 4G/LTE et les futures technologies de communication mobile. Un gain jusqu'à 20,3 dBi garantit une transmission du signal à longue portée et une pénétration efficace des obstacles, fournissant une forte énergie de signal pour les macro-stations de base et la couverture sectorielle.
2. La polarisation à double port ± 45 ° améliore la capacité et la stabilité du réseau.
La conception à double port et la technologie à double polarisation ±45° prennent en charge les applications MIMO (Multiple Input, Multiple Output). L'isolation inter-ports ≥28 dB réduit efficacement les interférences, améliorant considérablement la capacité des canaux et les débits de données et optimisant l'expérience utilisateur.
3. Direction précise du faisceau pour une couverture précise de la zone cible.
Les largeurs de faisceau horizontales et verticales de 3 dB sont toutes deux de 33° ± 5°, formant un faisceau sectoriel précis qui, comme un « projecteur », concentre l'énergie du signal dans la zone de service cible, réduisant ainsi les interférences avec les cellules voisines et améliorant l'efficacité de la réutilisation des fréquences.
4. Conception robuste de qualité industrielle, résistante aux environnements extérieurs difficiles.
Doté d'un radôme en plastique renforcé de fibre de verre (FRP) de haute qualité et d'un corps robuste de 30 kg, il fonctionne de manière stable à des températures extrêmes allant de -50°C à +65°C et peut résister à des vitesses de vent allant jusqu'à 60 m/s (environ 216 km/h), ce qui le rend idéal pour les environnements extérieurs exigeants.
5. Les spécifications électriques hautes performances garantissent un fonctionnement fiable du système.
Un rapport d'onde stationnaire de tension (VSWR) aussi bas que <1,5 et un rapport avant-arrière ≥25dB garantissent une transmission efficace du signal et suppriment efficacement les interférences vers l'arrière. La protection contre la foudre avec mise à la terre CC intégrée et prenant en charge jusqu'à 300 W de puissance d'entrée par port répond aux normes strictes de qualité opérateur.
Scénarios d'application
Couverture du secteur des stations de base macro 4G/LTE : sert d'antenne de couverture principale pour les stations de base dans les zones urbaines, suburbaines et rurales, fournissant des services de réseau mobile de haute qualité aux utilisateurs d'un secteur spécifique.
Extension et optimisation de la capacité du réseau sans fil : utilisé pour augmenter la capacité du réseau dans les zones à fort trafic ou pour remplacer les anciennes antennes afin d'optimiser les écarts de couverture et d'améliorer la qualité du signal.
Réseaux de communication mobiles dédiés : déployés dans des systèmes de communication mobiles dédiés dans des secteurs tels que les chemins de fer, les ports, la production d'électricité et le pétrole, offrant une connectivité sans fil fiable et à large portée.
Déploiement du réseau MIMO : en tirant parti de ses capacités à double port, la technologie MIMO peut être mise en œuvre dans des scénarios nécessitant un débit de données et une stabilité de liaison améliorés.
Terrains et régions climatiques difficiles : avec sa structure robuste et sa large plage de températures de fonctionnement, il convient aux sites de communication dans des environnements difficiles tels que les zones côtières, les hautes montagnes et les zones de haute altitude.
FAQ
Q : Quelles sont les principales applications de cette antenne ?
R : Il est principalement conçu pour les macrostations de base extérieures dans les systèmes de communication mobile 4G/LTE, offrant une couverture de signal sans fil haute performance pour des zones (secteurs) spécifiques.
Q : Quels sont les avantages du « double port » et de la « polarisation ±45° » ?
R : L'antenne à double port permet la connexion de deux liaisons RF indépendantes. Combiné avec une double polarisation de ± 45°, il prend en charge la technologie MIMO, augmentant ainsi de manière exponentielle la capacité du réseau et la stabilité de la transmission des données sans augmenter la bande passante de fréquence.
Q : Quelles sont les dimensions et le poids de l'antenne ? R : L'antenne mesure 1 450 mm x 280 mm x 90 mm et pèse environ 30 kg. Assurez-vous que le mât et la structure de support sont suffisamment solides lors de l'installation.
Q : Quel type de connecteur utilise-t-il ?
R : L'antenne est équipée de deux connecteurs femelles 4,3-10 en bas. Ce type de connecteur est largement utilisé dans les nouveaux équipements de stations de base et offre d'excellentes performances et une taille compacte.
Q : Y a-t-il des exigences concernant le diamètre du mât lors de l'installation ?
R : Oui. Le support de montage convient aux mâts d'un diamètre compris entre 50 mm et 115 mm.
Q : Quelle est sa plage de température de fonctionnement ?
R : L'antenne peut fonctionner à des températures ambiantes extrêmes allant de -50°C à +65°C, ce qui la rend adaptée aux climats extérieurs dans la plupart des régions du monde.
