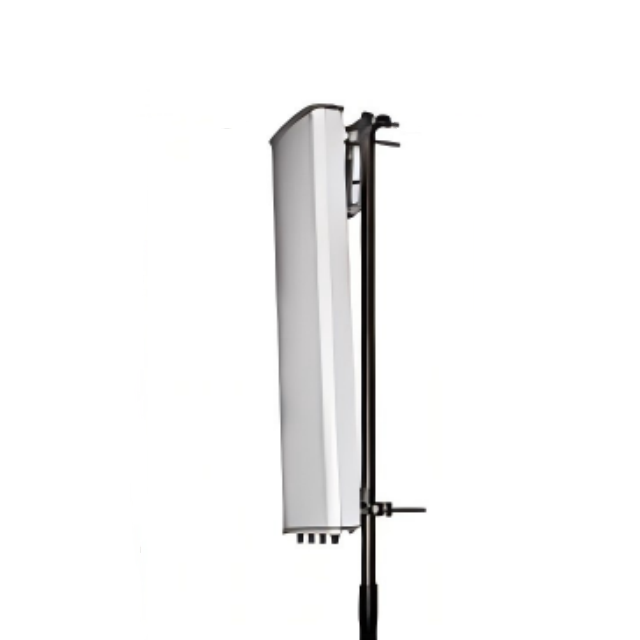

Antenne panneau 4 ports | ||
GL17270D32 | ||
Spécifications électriques | ||
Gamme de fréquences-MHz | 2*1710-2690MHz | |
Gagner | 20 ± dBi | |
VSWR | ≤1,5 | |
Polarisation | 2*±45° | |
Largeur du faisceau horizontal | 32±5° | |
Largeur du faisceau vertical | 8±2° | |
Direction du faisceau horizontal | - 30° , +30° | |
Suppression des lobes latéraux horizontaux | ≥16dB | |
Rapport avant/arrière-dB | ≥25dB | |
Isolement | ≥28dB | |
Intermodulation | ≤ - 107 dBm à 2 × 43 dBm | |
Impédance d'entrée-Ω | 50Ω | |
Puissance d'entrée maximale-W | 300W | |
Type de connecteur d'entrée | 4 ×4,3 - 10 Femelle | |
Protection contre la foudre | Terre CC | |
Spécifications mécaniques | ||
Dimensions = hauteur/largeur/profondeur | 1200×500×200mm | |
Taille de l'emballage | 1275 × 564 × 295 mm | |
Poids de l'antenne | 12,5 ± 0,3 kg | |
Vitesse nominale du vent | 36,9 m/s | |
Humidité de fonctionnement | 10-95% | |
Couleur du radôme | gris | |
Matériau du radôme | PRF | |
Température de fonctionnement | -30 - 65°C | |
Méthode d'installation | montage sur poteau | |
Matériel de montage | Φ35 - Φ90mm | |
Inclinaison mécanique | 0 - 10° | |
Présentation du produit
① Couverture intelligente à double faisceau
Adoptant une conception horizontale unique à double faisceau avec des directions de faisceau de -30° et +30°, il peut couvrir simultanément deux zones adjacentes, améliorant ainsi efficacement la capacité du réseau et l'efficacité de la couverture, ce qui le rend particulièrement adapté aux scénarios d'utilisateurs à haute densité.
② Conception à quatre ports à haute isolation
Équipé de quatre ports femelles 4,3-10, l'isolation des ports ≥ 28 dB réduit efficacement les interférences de signal, garantissant des performances MIMO maximales et améliorant les taux de transmission de données et la stabilité du réseau.
③ Technologie de faisceau étroit de précision
Une largeur de faisceau verticale de 8°±2° combinée à une largeur de faisceau horizontale de 32°±5° permet une focalisation précise du signal, obtenant une suppression des lobes latéraux supérieurs ≥16dB et un rapport avant-arrière ≥25dB, réduisant considérablement les interférences des cellules voisines.
④ Conception structurelle haute fiabilité
Adoptant un radôme gris en FRP, l'appareil est résistant aux intempéries, fonctionne à des températures allant de -30°C à 65°C et résiste à des vitesses de vent de 36,9 m/s, ce qui le rend adapté à une variété d'environnements extérieurs difficiles.
⑤ Installation pratique et réglage flexible
Prend en charge le montage sur poteau de Φ35 à Φ90 mm, avec un angle d'inclinaison vers le bas réglable mécaniquement de 0 à 10°. Mesurant 1200×500×200 mm et pesant seulement 12,5 kg, il est rapide et facile à installer.
Scénarios d'application
●Stades et grands événements : la conception à double faisceau offre une couverture simultanée des tribunes et du terrain, offrant ainsi des services de communication de grande capacité.
●Points chauds urbains : adaptés au déchargement de capacité dans des scénarios à haute densité tels que les zones commerciales et les centres de transport.
●Couverture routière : les caractéristiques du faisceau étroit permettent une couverture directionnelle le long de l'autoroute, réduisant ainsi la diaphonie du signal.
● Large couverture rurale : un gain élevé permet la transmission du signal sur de longues distances et les doubles faisceaux peuvent couvrir deux villages.
● Déploiement du réseau 5G : prend en charge la bande de fréquences de 2,6 GHz, ce qui la rend adaptée au déploiement de stations de base 5G NR.
FAQ
Q : Quelles sont les caractéristiques uniques du faisceau de cette antenne ?
R : La conception horizontale à double faisceau, avec deux faisceaux orientés à -30° et +30°, peut couvrir simultanément deux zones adjacentes, augmentant ainsi la capacité du réseau.
Q : Quelles normes de réseau l’antenne prend-elle en charge ?
R : Il prend en charge la bande de fréquences 1 710-2 690 MHz et est entièrement compatible avec les réseaux 4G LTE et 5G NR.
Q : Quels sont les types de connecteurs ? Ai-je besoin d'un adaptateur ?
R : Il utilise quatre connecteurs femelles 4,3-10. Si le connecteur de votre appareil ne correspond pas, vous devrez utiliser l'adaptateur approprié.
Q : Quelle est la performance de protection de l’antenne ?
R : Le radôme FRP offre une excellente protection, fonctionnant à des températures de -30°C à 65°C et résistant à des vitesses de vent de 36,9 m/s, ce qui le rend adapté aux environnements difficiles.
Q : Quelles précautions faut-il prendre lors de l’installation ?
R : Il prend en charge le montage sur poteau de Φ35 à Φ90 mm. Assurez-vous qu’il est solidement fixé. L'angle d'inclinaison mécanique est réglable de 0 à 10°.
Q : Est-il doté d'une protection contre la foudre ?
R : Il prend en charge la mise à la terre CC pour la protection contre la foudre, améliorant ainsi la sécurité pour une utilisation en extérieur.
