GL-DY7040VH7
Asialeren
8517710000
Dual-Polarized Broadband Wall Mount Antenna GL-DY7040VH7.pdf
50
Accepté
200/jour
| Quantité: | |
|---|---|
Spécifications électriques | |||
Gamme de fréquences - MHz | 698-960 | 1710-2700 | 3400-4000 |
Polarisation | V+H | ||
VSWR | ≤2,0 | ≤2,0 | ≤2,0 |
Gain-dBi | 6 | 7 | 8 |
Largeur du faisceau horizontal | 90°-80° | 80°-70° | 65°-60° |
Largeur du faisceau vertical | 80°-70° | 65°-60° | 55°- 50° |
Rapport avant/arrière - dB | ≥10 | ≥13 | ≥15 |
Isolation entre les ports - dB | ≥23 | ||
Intermodulation IM3(2x33dBm)-dBc | ≤-140 | ||
Impédance d'entrée-Ω | 50 | ||
Puissance d'entrée maximale-W | 50 | ||
Protection contre la foudre | Terre CC | ||
Spécifications mécaniques | |||
Type de connecteur d'entrée | 2×NK | ||
Installation | Montage au mur | ||
Dimensions- mm | 400×180×62 | ||
Poids de l'antenne-KGS | 1.5 | ||
Matériau de l'élément rayonnant | IA | ||
Matériau du radôme | ABS | ||
Couleur du radôme | Blanc | ||
Température de fonctionnement | -40°C à +65°C | ||
Comparaison de différenciation
Réf. | GL-DY7040VH7 | GL-DY7027S | GL-DY7027HV |
Gagner | 6-8 | 6,5-9,0 | 3,0-4,5 |
VSWR | 2.0 | 1.7 | 1.8 |
Présentation du produit
① Couverture intelligente tri-bande
698-960 MHz (4G bande basse) + 1 710-2 700 MHz (4G haute bande/5G n3) + 3 400-4 000 MHz (5G n78/n77) s'adaptent aux bandes de fréquences porteuses mondiales, garantissant la compatibilité avec plusieurs générations de réseaux avec un seul appareil.
② Amplification du signal à double polarisation
La transmission et la réception simultanées à double polarisation verticale et horizontale, avec une isolation des ports ≥ 23 dB, doublent la capacité de données, réduisant ainsi la congestion dans les salles de conférence et les ateliers avec plusieurs appareils fonctionnant simultanément.
③ Couverture directionnelle de haute précision
Un gain de crête de 8 dBi + un angle de faisceau horizontal de 90°, associé à un rapport avant-arrière ≥15 dB, offre une pénétration murale 60 % supérieure à celle des antennes omnidirectionnelles, garantissant une couverture précise de la zone cible.
④ Conception robuste de qualité industrielle
Le radiateur aérospatial en aluminium + bouclier anti-radiation ABS fonctionne dans une large plage de températures de fonctionnement de -40°C à 65°C. La puissance ultra-élevée de 50 W prend en charge le déploiement au niveau de la station de base et offre une résistance au rodage de 10 ans.
⑤ Déploiement d'ingénierie simplifié
Mesurant 400 × 180 × 62 mm dans un boîtier compact, les trous de vis pour montage mural sont compatibles avec les boîtiers standard de 86 pouces. Les interfaces doubles NK prennent en charge la redondance des liaisons actives/de veille, permettant un déploiement complet en 30 minutes.
Scénarios d'application
Smart Factory : communication stable pour les systèmes de navigation AGV sur les lignes de production

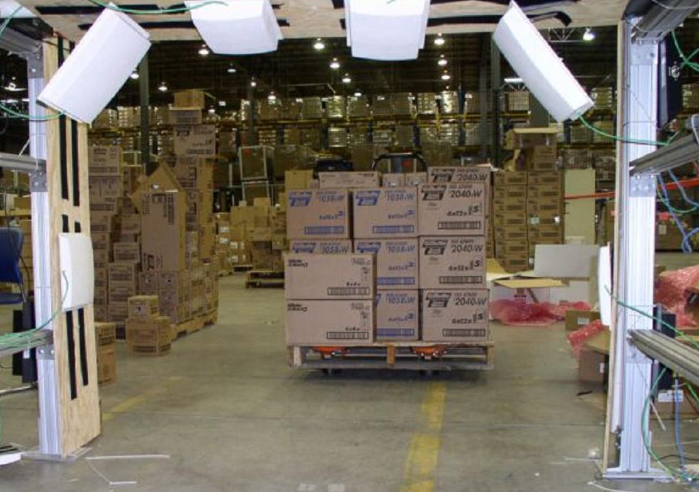

Smart Warehouse : zéro lecture de codes-barres manquée grâce aux PDA installés dans des racks à grande hauteur
Enterprise Office : visioconférence 4K rationalisée dans les salles de conférence ouvertes
Digital Healthcare : Transmission en temps réel à partir de moniteurs multiparamétriques dans les USI
Retail IoT : système de rafraîchissement centralisé des étiquettes de prix électroniques dans les supermarchés
Commandement d'urgence : déploiement rapide de réseaux privés 5G dans des centres de commandement temporaires
FAQ
Q : Quelle est la valeur unique de la polarisation V+H ?
R : La capture simultanée des signaux verticaux (signaux de téléphone mobile) et horizontaux (signaux CPE/caméra) améliore la compatibilité multi-appareils de 70 %, éliminant ainsi le besoin de faire pivoter l'antenne pour ajuster l'angle de polarisation.
Q : Les deux interfaces NK doivent-elles être connectées ?
R : Le fonctionnement sur un seul port est possible, mais une double connexion pour former un système MIMO (deux unités sont requises pour un MIMO 4×4) augmente le débit de données théorique de 300 %, ce qui le rend recommandé.
Q : Quelles bandes de fréquences 5G sont couvertes par la bande 3 400-4 000 MHz ?
R : Il prend en charge n77 (3 300-4 200 MHz), n78 (3 300-3 800 MHz) et n79 (4 400-5 000 MHz) et est compatible avec les réseaux mondiaux 5G SA/NSA.
Q : Que signifie IM3 ≤ -140 dBC ?
R : Il offre une distorsion d'intermodulation de troisième ordre extrêmement faible, garantissant un taux d'erreur binaire nul dans les environnements électromagnétiques complexes (tels que les ateliers de soudage), et est certifié EMC classe B.
Q : Le radiateur en aluminium s’oxydera-t-il ?
R : Il est anodisé avec de l'aluminium aéronautique, a un test au brouillard salin de >500 heures et une durée de vie de >15 ans dans un environnement à 95 % d'humidité.
Q : Comment la protection contre la foudre est-elle assurée ?
R : Le boîtier comprend un goujon de mise à la terre (nécessite un câble en cuivre de 4 mm² ≥4 mm² pour se connecter au réseau de terre du bâtiment) et dispose d'un indice de protection contre les surtensions de 6 kV (IEC 61000-4-5).
