GL-DY3338S9016
Asialeren
8517710000
10 pièces
accepté
10000pc/jour
| Quantité: | |
|---|---|
Spécifications électriques | |
Gamme de fréquences - MHz | 33h00-38h00 |
Polarisation | ±45° |
VSWR | ≤1,5 |
Gain-dBi | 16 |
Largeur du faisceau horizontal | 90° |
Largeur du faisceau vertical | 7,5° |
Rapport avant/arrière - dB | ≥23 |
Isolation entre les ports - dB | ≥28 |
Impédance d'entrée-Ω | 50 |
Puissance d'entrée maximale-W | 100 |
Protection contre la foudre | Terre CC |
Spécifications mécaniques | |
Type de connecteur d'entrée | 2xN-K |
Emplacement du connecteur | Bas |
Dimensions- mm | 650×128×56 |
Taille d'emballage-mm | 750×230×160 |
Poids de l'antenne-KGS | 2.7 |
Matériau du radôme | PVC |
Couleur du radôme | Gris |
Inclinaison mécanique | 0～12° |
Température de fonctionnement | -40°C à +65°C |
Vitesse nominale du vent - m/s | 60 |
Matériel de montage - mm | ￠35～￠75 |

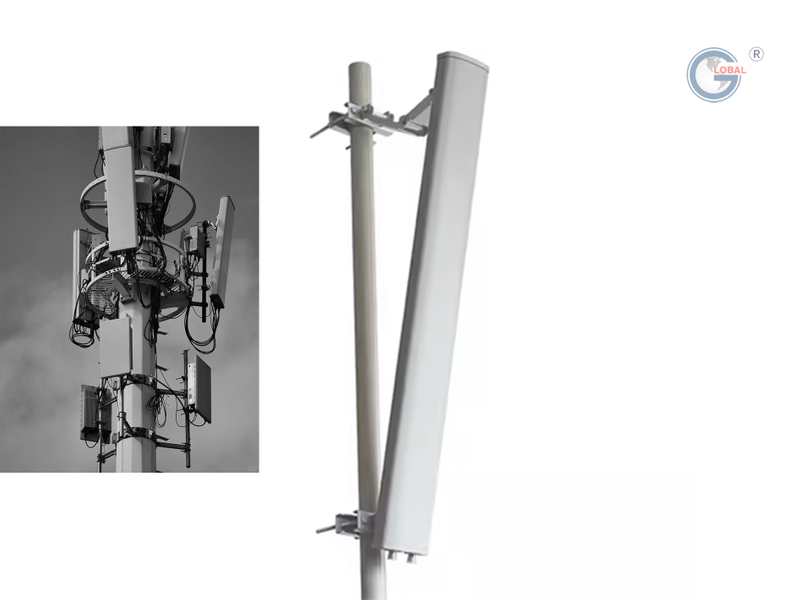

Présentation du produit
Gain élevé pour des signaux forts : avec un gain remarquable de 16 dBi, le GL-DY3338S9016 amplifie efficacement les signaux de 3 300 à 3 800 MHz. Ce gain élevé est crucial pour les réseaux 5G, car il permet une transmission du signal à longue portée et une meilleure pénétration à travers les obstacles. Il garantit que les appareils 5G reçoivent un signal fort et stable, améliorant ainsi les vitesses de transfert de données et la fiabilité du réseau.
Polarisation ±45° pour réduire les interférences : la fonction de polarisation ±45° aide à minimiser les interférences dans la communication 5G. En utilisant deux directions de polarisation orthogonales, il peut mieux gérer les environnements électromagnétiques complexes. Cela se traduit par une qualité de signal améliorée, en particulier dans les zones à forte densité d'appareils sans fil, permettant une transmission de données plus efficace.
Compatibilité large bande avec la 5G : fonctionnant dans la gamme de fréquences de 3 300 à 3 800 MHz, l'antenne est spécialement conçue pour les systèmes de réseau 5G. Cette bande de fréquences est largement utilisée dans les déploiements 5G, et la nature large bande de l'antenne garantit une compatibilité transparente avec diverses stations de base et appareils 5G, offrant ainsi une couverture complète pour les services 5G.
Structure durable et installation facile : construite avec un radôme UPVC solide, l'antenne peut résister à des conditions environnementales difficiles, y compris des températures extrêmes de -40 °C à +65 °C et une vitesse du vent nominale de 60 m/s. Son inclinaison mécanique de 0 à 12° permet un réglage facile pour optimiser la couverture du signal. Les connecteurs 2xN - K en bas et la disponibilité du matériel de montage approprié (35 ¢ - 75 ¢) facilitent l'installation.
Bon rapport avant-arrière et isolation : un rapport avant-arrière de ≥23 dB et une isolation entre les ports de ≥28 dB contribuent à une meilleure directivité du signal. Le rapport avant/arrière élevé garantit que l'antenne rayonne la majeure partie de sa puissance dans la direction souhaitée, réduisant ainsi les interférences provenant de l'arrière. L'isolation élevée entre les ports minimise les fuites de signal entre les différents éléments d'antenne, améliorant ainsi les performances globales de l'antenne.
Scénarios d'application
Stations de base 5G : Installé sur les stations de base 5G, le GL-DY3338S9016 offre une couverture sectorielle. Son gain élevé et ses largeurs de faisceau appropriées permettent de couvrir des zones spécifiques, telles que les quartiers urbains, les quartiers d'affaires ou les parcs industriels. Cela garantit que les utilisateurs de la 5G dans ces zones peuvent bénéficier de services de données à haut débit et de connexions fiables.
Réseaux 5G intérieurs dans les grands bâtiments : dans les grands bâtiments comme les centres commerciaux, les stades ou les centres de congrès, l'antenne peut être utilisée pour améliorer la couverture 5G intérieure. Ses fonctionnalités à large bande et à gain élevé peuvent pénétrer dans les structures des bâtiments et fournir des signaux forts à plusieurs étages et aux grands espaces ouverts, répondant ainsi aux demandes de données à haute densité d'un grand nombre d'utilisateurs.
Hotspots 5G extérieurs : pour créer des hotspots 5G extérieurs dans des zones à forte densité d'utilisateurs, telles que les places publiques, les centres de transport ou les attractions touristiques, le GL-DY3338S9016 est un choix idéal. Sa capacité à couvrir un large secteur et à fournir une connectivité 5G haut débit peut répondre simultanément aux besoins de nombreux appareils mobiles.
5G – Zones industrielles compatibles : les zones industrielles qui dépendent de la 5G pour la fabrication intelligente, la surveillance des équipements et les processus automatisés peuvent utiliser cette antenne. Sa structure solide et ses fonctionnalités hautes performances peuvent résister aux environnements industriels difficiles et garantir une communication 5G fiable pour les opérations critiques.
Infrastructure de ville intelligente basée sur la 5G : Dans les villes intelligentes, où la 5G est utilisée pour diverses applications telles que la surveillance du trafic, les capteurs environnementaux et l'éclairage intelligent, le GL-DY3338S9016 peut être installé sur des poteaux ou des bâtiments côté rue. Il offre la couverture sectorielle et la force du signal nécessaires pour soutenir ces initiatives de villes intelligentes.
Q : Le GL-DY3338S9016 est-il compatible avec tous les appareils 5G ?
R : Tant que l'appareil 5G fonctionne dans la plage de fréquences de 3 300 à 3 800 MHz et est conçu pour fonctionner avec des antennes ayant une impédance de 50 ohms et une polarisation appropriée, le GL-DY3338S9016 doit être compatible. Cependant, il est conseillé de vérifier les spécifications de l'appareil pour des performances optimales.
Q : Quel est l'impact du gain de 16 dBi sur les performances de l'antenne ?
R : Le gain de 16 dBi améliore considérablement la force du signal. Cela permet à l'antenne de transmettre et de recevoir des signaux sur de plus longues distances. Dans les zones avec des signaux faibles ou de nombreux obstacles, le gain de 16 dBi peut améliorer la qualité du signal, réduisant les pertes de signal et assurant une connexion 5G plus stable.
Q : Quelle est l'importance de la polarisation ±45° ?
R : La polarisation ±45° aide à réduire les interférences dans la communication 5G. Cela permet à l'antenne d'utiliser deux directions de polarisation différentes, ce qui lui permet de mieux s'adapter aux environnements électromagnétiques complexes. Cela se traduit par un rapport signal/bruit amélioré et une transmission de données plus efficace, en particulier dans les zones à forte densité de signaux sans fil.
Q : L'antenne peut-elle être utilisée dans des conditions météorologiques extrêmes ?
R : Le GL-DY3338S9016 est conçu pour fonctionner dans une plage de températures de -40°C à +65°C et peut résister à une vitesse de vent de 60 m/s. Même s’il peut gérer la plupart des conditions météorologiques, des conditions météorologiques extrêmement extrêmes comme les ouragans ou le froid extrême peuvent néanmoins avoir un impact. Mais dans des conditions météorologiques extrêmes normales, dans sa plage nominale, il devrait fonctionner correctement.
Q : Comment installer l'antenne GL-DY3338S9016 ?
R : Le GL-DY3338S9016 dispose de 2 connecteurs N-K en bas. Tout d’abord, sélectionnez un poteau approprié d’un diamètre compris entre 35 ¢ et 75 ¢. Ensuite, utilisez le matériel de montage fourni pour fixer l'antenne au poteau. Réglez l'inclinaison mécanique (0 - 12°) en fonction de la zone de couverture souhaitée. Enfin, connectez les connecteurs 2xN - K à la station de base ou à l'appareil 5G concerné, garantissant une connexion sécurisée pour une transmission optimale du signal.
