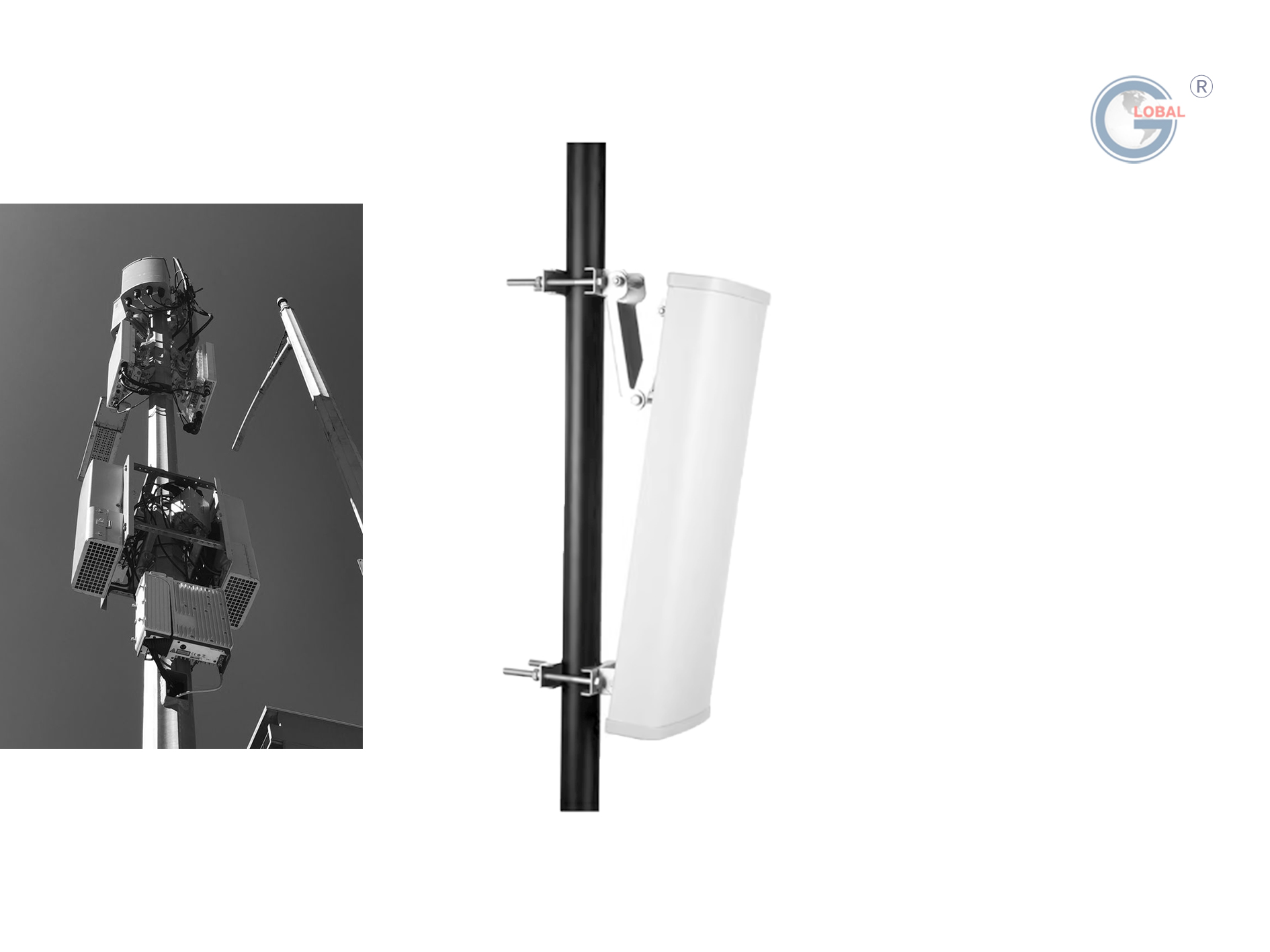

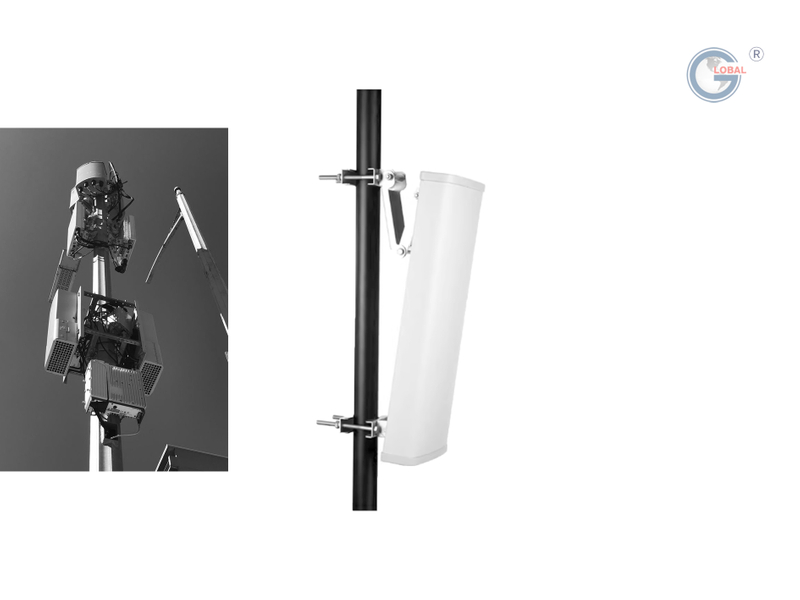

GL-DY7027S6512
Asialeren
8517710000
50 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Spécifications électriques | |
Gamme de fréquences - MHz | 698-960/1710-2700 |
Polarisation | ±45° |
VSWR | ≤1,5 |
Gain-dBi | 10/12 |
Largeur du faisceau horizontal | 65° |
Largeur du faisceau vertical | 50°/35° |
Rapport avant/arrière - dB | ≥25 |
Isolation entre les ports - dB | ≥26 |
Impédance d'entrée-Ω | 50 |
Puissance d'entrée maximale-W | 100 |
Protection contre la foudre | Terre CC |
Spécifications mécaniques | |
Type de connecteur d'entrée | 2-7/16DIN Femelle |
Emplacement du connecteur | Bas |
Dimensions- mm | 700×325×145 |
Poids de l'antenne - kg | 7.5 |
Matériau du radôme | PVC |
Couleur du radôme | Gris |
Inclinaison mécanique | 0～12° |
Température de fonctionnement | -40°C à +65°C |
Vitesse nominale du vent - m/s | 60 |
Matériel de montage - mm | ￠35～￠75 |
Présentation du produit
● Fréquence double bande et gain polyvalent : fonctionne sur 688-960 MHz et 1 710-2 700 MHz avec des gains doubles (10 dBi/12 dBi), optimisés pour la 4G/LTE et la couverture sectorielle.
● Faible VSWR et isolation élevée : garantit des performances stables avec un VSWR ≤1,5, une isolation des ports de 26 dB et un rapport avant/arrière de 25 dB.
● Conception mécanique robuste : comprend un radôme UPVC, une protection contre la foudre CC et des dimensions compactes (700 × 32 × 145 mm) pour une durabilité à des températures extrêmes (-40 °C à +85 °C).
● Installation flexible : connecteurs femelles 2-7/16DIN montés en bas, inclinaison mécanique réglable (0 à 12°) et compatibilité avec les poteaux de montage de 35 à 75 mm.
● Haute puissance et résistance au vent : prend en charge une puissance d'entrée jusqu'à 100 W et résiste à des vitesses de vent de 60 m/s pour un déploiement fiable en extérieur.
Scénarios d'application

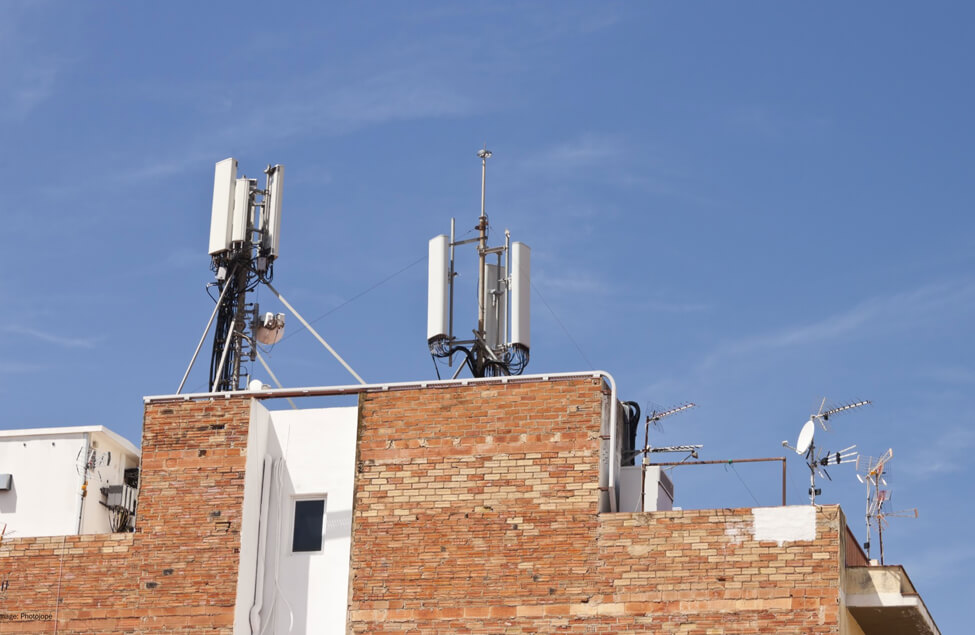

Réseaux d'opérateurs : amélioration du signal des stations de base macro 4G/LTE
Couverture rurale : solution ciblée pour les signaux faibles dans les villages éloignés
Artères de transport : couverture continue le long des autoroutes et des voies ferrées
IoT industriel : réseaux de communication dédiés aux grandes usines
Communications d'urgence : installation temporaire de stations de base sur les sites sinistrés
Q : Quelles bandes de fréquences cette antenne couvre-t-elle ?
R : Il fonctionne en double bande : 688-960 MHz et 1 710-2 700 MHz.
Q : Quel est l'angle de polarisation ?
R : L'antenne utilise une polarisation de +45° pour un alignement optimisé du signal.
Q : Peut-il fonctionner dans des conditions météorologiques extrêmes ?
R : Oui, il fonctionne à des températures allant de -40°C à +85°C.
Q : Est-ce que cela inclut une protection contre la foudre ?
R : Oui, il dispose d'une mise à la terre CC pour la protection contre la foudre.
Q : Quelles sont les largeurs de faisceau horizontales et verticales ?
A : Horizontal : 65°, Vertical : 50° (bande basse) / 38° (bande haute).
Q : Quelle est la puissance d’entrée maximale ?
R : Jusqu'à 100 W, adapté aux applications haute puissance.
