GLCA-L01
Asialeren
8517710000
100 pièces
accepté
10000PC/jours
| Quantité: | |
|---|---|
GL CA-L01 | Spécification | |
Fréquence de travail | 824M-960MHz, 1710M-2 700MHz | |
Impédance | 50Ω | |
Gain(dBi) |
(700-960MHz) | 3,3 dBi （ Crête ） |
(1710-2170MHz) | 2,0 dBi ( crête ) | |
(2300-2700Mhz) | 2,0 dBi ( crête ) | |
VSWR | <3,5 | |
Température de fonctionnement | -40℃ ~+85 ℃ | |
Capacité de puissance | 4W | |

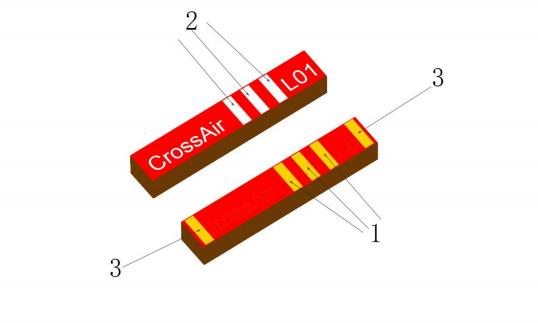

Conception CMS ultra-compacte – Mesure seulement 23,0 × 3,5 × 1,6 mm, idéale pour les appareils IoT et mobiles dans des espaces limités.
Compatibilité multi-réseau – Prend en charge LTE/4G/3G/2G/WCDMA/GSM/CDMA/NB-IoT (824-960 MHz et 1710-2700 MHz).
Performances à haute efficacité – L'efficacité maximale atteint 52,8 % (1 710-2 170 MHz) avec un gain maximal de 3,36 dBi (bande basse).
Stabilité environnementale robuste – Fonctionne entre -40 °C et +85 °C et résiste aux variations d'humidité.
Intégration facile – Conception de patch CMS avec impédance de 50 Ω et recommandations de circuits correspondants pour un réglage optimal.
Appareils IoT et M2M – Parfaits pour les capteurs NB-IoT, les compteurs intelligents et les trackers d'actifs nécessitant des antennes compactes.
Technologie portable – Permet la connectivité 4G dans les montres intelligentes, les appareils portables médicaux et les trackers de fitness.
Routeurs/passerelles industriels – Signal fiable pour les modems LTE, les automates et les systèmes d'automatisation d'usine.
Electronique grand public – S'intègre aux tablettes, aux terminaux de point de vente et aux points d'accès Wi-Fi portables.
Télématique automobile – Prend en charge les trackers de véhicules, les dongles OBD et les modules de connectivité embarqués.
Quelles bandes de fréquences le GLCA-L01 couvre-t-il ?
Bi-bande : 824-960 MHz (par exemple, LTE B5/B8) et 1 710-2 700 MHz (par exemple, LTE B1/B3/B7).
Un circuit d'adaptation externe est-il requis ?
Oui, un réglage est nécessaire (voir page 4 pour les valeurs d'inductance recommandées : 22nH Series1, 18nH Shunt1).
Quel est le VSWR typique ?
<3,5 (testé 1,59 à 920 MHz, 1,19 à 1,74 GHz par page 5).
Comment l’humidité affecte-t-elle les performances ?
Stable dans une humidité de 5 à 95 % mais nécessite un stockage à sec (30 à 70 % HR) pour éviter l'oxydation.
Quelle disposition de PCB est recommandée ?
Nécessite une ligne de transmission de 50 Ω et une garde au sol (voir schéma page 3).
Peut-il supporter une puissance élevée ?
Capacité nominale de 4 W (page 3), adaptée à la plupart des applications IoT/mobiles.
Quelles sont les plages d’efficacité maximale ?
8-52,8 % (varie selon la bande ; 20 % à 960 MHz, 52,8 % à 2 170 MHz par page 7).
Est-ce conforme à RoHS ?
Oui, répond aux normes RoHS en matière de sécurité environnementale (page 1).
