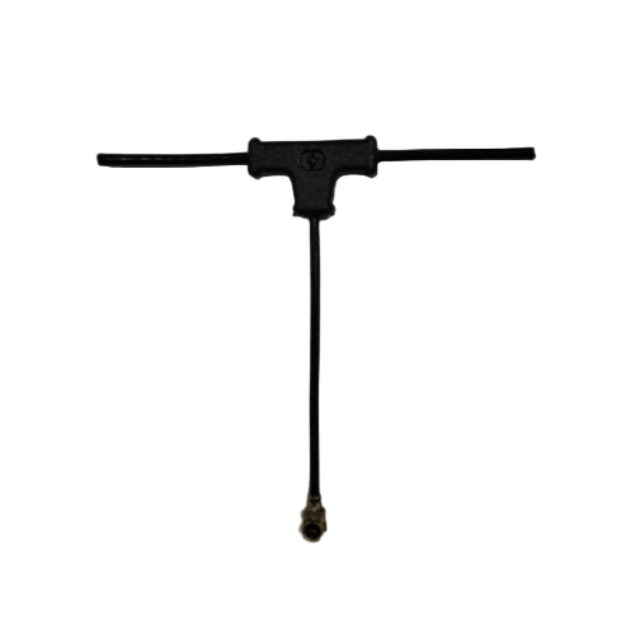

GL-DY025
Asialeren
8517710000
100 pièces
accepté
10000PC/jours
| Quantité: | |
|---|---|
Modèle | GL-DY025 |
Principales spécifications techniques | |
Gamme de fréquences (MHz) | 24h00-25h00 |
Bande passante (MHz) | 100 |
VSWR | ≤2,0 |
Gain（dBi） | 2 |
Puissance d'entrée maximale (W) | 50 |
Impédance d'entrée (Ω) | 50 |
Type de polarisation | Verticale |
Longueur de l'antenne (mm) | 56 |
Type de connecteur | IPEX |
Spécifications du câble | 1.13 |
Longueur de ligne (mm) | 120 |
Température de fonctionnement | -20~50C° |
Température de stockage | -20~55C° |
Présentation du produit
1. Optimisation précise de la fréquence, conçue spécifiquement pour la bande 2,4 GHz
Couverture précise de la bande 2 400-2 500 MHz : bande passante de 100 MHz optimisée pour les protocoles WiFi, Bluetooth et ZigBee, garantissant des performances stables dans le spectre encombré de 2,4 GHz.
2. Conception compacte pour un gain de place et une installation facile : seulement 56 mm de longueur, avec des connecteurs IPEX et des câbles de 120 mm, ce qui le rend idéal pour les appareils embarqués à espace limité. L'installation rapide sur les PCB ne nécessite aucun outil supplémentaire.
3. Performances électriques robustes pour une qualité de transmission du signal garantie : VSWR≤2,0, correspondance d'impédance standard de 50 Ω, puissance d'entrée maximale de 50 W, maintenant une efficacité de transmission du signal stable même sous des charges élevées.
4. Polarisation verticale et couverture omnidirectionnelle pour une fiabilité de connexion améliorée : un gain de 2 dBi combiné à la polarisation verticale fournit un diagramme de rayonnement équilibré, réduisant efficacement les zones mortes du signal et améliorant la stabilité de la connexion dans les environnements complexes.
5. Large plage de températures de fonctionnement, adaptable à diverses conditions environnementales
Température de fonctionnement de -20°C à 50°C, température de stockage de -20°C à 55°C, capable de répondre aux exigences environnementales de la plupart des applications intérieures et extérieures.
Scénarios d'application
Routeurs et passerelles sans fil : utilisés comme antenne intégrée dans les routeurs sans fil de la maison/du bureau pour améliorer la couverture du signal 2,4 GHz.
Appareils terminaux IoT : intégrés aux appareils IoT à faible consommation tels que les capteurs de maison intelligente et les télécommandes sans fil.
Modules sans fil industriels : intégrés aux cartes PCB des contrôleurs industriels, des dispositifs d'acquisition de données, etc.
Appareils intelligents portables : utilisés dans les appareils mobiles nécessitant des antennes compactes, tels que les terminaux portables et les machines POS.
Équipement de transmission vidéo : caméras sans fil et modules de transmission vidéo adaptés à la bande 2,4 GHz.
FAQ
Q : Quelle est la gamme de fréquences de cette antenne ?
R : Il fonctionne dans la plage 2 400-2 500 MHz, idéale pour les applications WiFi 2,4 GHz, Bluetooth et ZigBee.
Q : Quel type de connecteur utilise-t-il ?
R : Il comporte un connecteur IPEX, couramment utilisé pour les applications intégrées compactes.
Q : Quelle est la longueur du câble ?
R : L'antenne est livrée avec un câble de 120 mm, offrant une flexibilité pour la disposition interne des appareils.
Q : Cette antenne est-elle adaptée à une utilisation en extérieur ?
R : Bien qu'il fonctionne de -20 °C à... 50 °C, il est principalement conçu pour les applications intérieures, à moins qu'il ne soit correctement protégé contre les intempéries.
Q : Avec quels appareils cette antenne est-elle compatible ?
R : Compatible avec tout appareil sans fil 2,4 GHz doté d'un connecteur IPEX, y compris les routeurs WiFi, les capteurs IoT et les contrôleurs industriels.
Q : Comment installer cette antenne patch ?
R : Connectez simplement le connecteur IPEX au port correspondant de votre appareil et fixez l'antenne sur une surface plane à l'aide d'adhésif ou de vis.
Q : Quelle est la capacité maximale de traitement de la puissance ?
R : Il peut gérer une puissance d’entrée maximale de 50 W, adaptée à la plupart des applications commerciales et industrielles.
