Antennes panneaux et sectorielles : différences fondamentales et guide de sélection

Antennes panneaux et sectorielles

Dans le déploiement de réseaux sans fil, les antennes panneaux et les antennes sectorielles sont deux principaux types d'antennes directionnelles. Il existe des différences significatives dans les caractéristiques de couverture et les scénarios applicables entre les deux. L'identification de leurs principales différences peut aider à répondre avec précision aux besoins du réseau et à maximiser les performances et la couverture.

I. Définition et structure de base

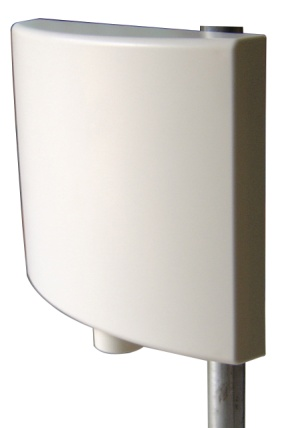

1. Antenne panneau

Définition : Antenne directionnelle avec un gain élevé et un faisceau étroit comme caractéristiques principales, avec une forte focalisation du signal, adaptée aux scènes de couverture précises.

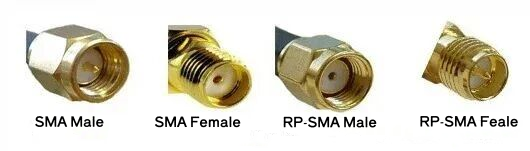

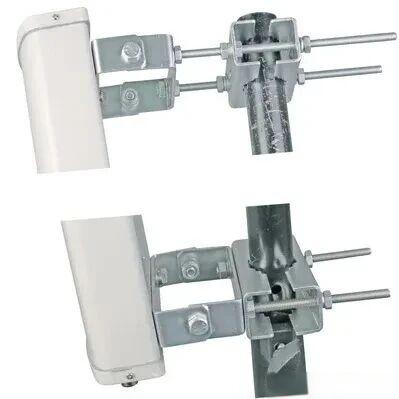

Structure de base : composée d'un élément rayonnant (dipôle/patch/slot), d'un réflecteur métallique, d'un radôme de protection (fibre de verre/plastique), de connecteurs (type N/SMA/TNC, etc.) et de supports de montage réglables.

Attributs clés : prend en charge la polarisation horizontale, verticale ou double, compatible avec les bandes WiFi grand public telles que 2,4 GHz, 5 GHz et 6 GHz. Il est divisé en installation intérieure/extérieure.

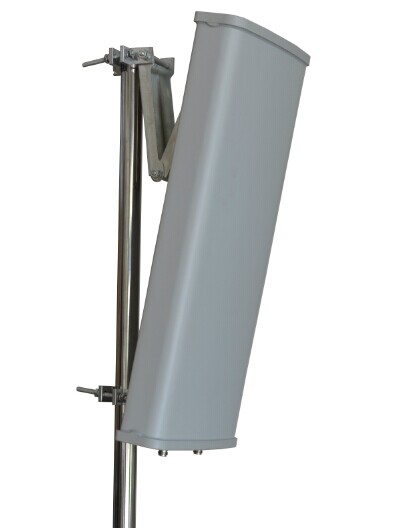

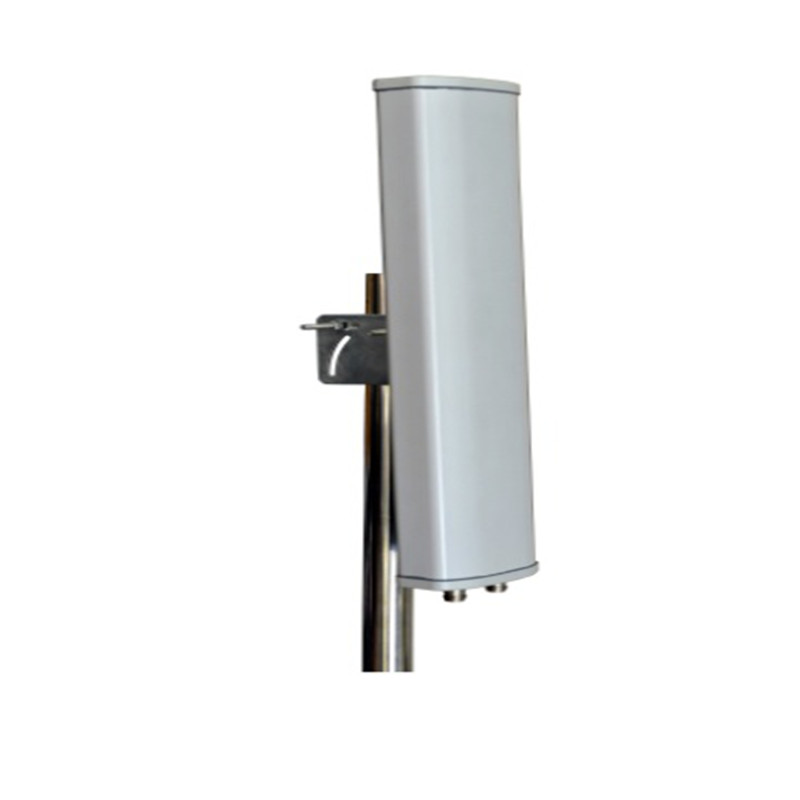

2. Antenne sectorielle

Définition : une antenne semi-directionnelle se concentrant sur un secteur d'arc spécifique, couvrant généralement un angle de 60° à 180°, offrant une couverture de zone étendue. De grandes zones peuvent être couvertes sans nécessiter trop d'antennes.

Attributs clés : il est principalement utilisé dans les scènes extérieures et peut atteindre une couverture complète à 360 ° grâce à une combinaison multi-antennes. Courant dans les sites cellulaires et les déploiements WiFi dans de grands espaces publics.

二、Contraste de distinction de base

III. Leurs avantages respectifs et scénarios applicables

1. Antenne panneau

●Avantage principal

◆Gain élevé + faisceau étroit, capacité de transmission longue distance exceptionnelle, forte stabilité du signal dans un environnement d'obstacles ;

◆La taille compacte, l'installation intérieure et extérieure ne sont pas brusques, adaptées aux belles scènes ;

◆ Compatibilité de fréquence étendue, installation simple, coût contrôlable et performances élevées.

●Application typique

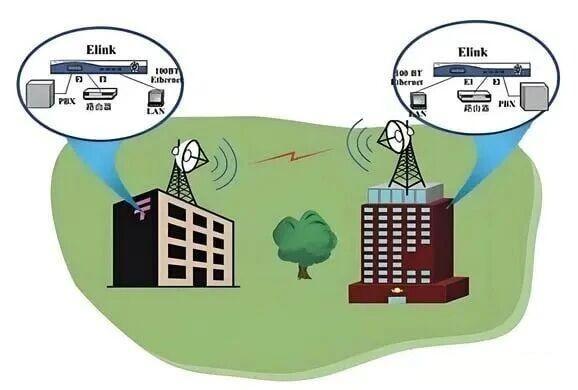

◆Liaison sans fil point à point : par exemple, la connexion sans fil entre deux bâtiments et zones éloignées du campus et le réseau central (au lieu d'un câble physique) ;

◆ Exigences de couverture directionnelle : bureau intérieur, amélioration du signal de précision à domicile, transmission du signal de surveillance dans des directions extérieures spécifiques (telles que les intersections et les coins des plantes) ;

◆Environnement à fortes interférences : dans les zones urbaines denses et les scénarios de coexistence de plusieurs appareils, le faisceau focalisé peut éviter les interférences parasites.

2. Antenne sectorielle

●Avantage principal

◆ Large couverture sectorielle, une seule antenne peut couvrir une vaste zone, réduire le nombre de déploiements ;

◆Combinaison modulaire flexible, la colocalisation multi-antennes peut atteindre une couverture complète à 360 °, une forte évolutivité ;

◆Il s'adapte à l'accès multi-appareils et convient aux scénarios étendus avec une densité d'utilisateurs élevée.

●Application typique

◆Couverture d'une zone étendue en extérieur : déploiement du WiFi dans les parcs, les parcs et les grands sites d'activités de plein air ;

◆Points d'accès Wi-Fi publics : aéroports, centres commerciaux, centres-villes et autres zones nécessitant une couverture de signal étendue ;

◆Réseaux cellulaires et connexions point à multipoint : scénarios dans lesquels les signaux des stations de base sont distribués et plusieurs bâtiments sont connectés à un réseau central (par exemple, réseau multi-villages de banlieue).

IV. Facteurs décisionnels clés pour la sélection du type

● Exigences de couverture : sélectionnez une antenne panneau pour une couverture précise sur de longues distances et sélectionnez une antenne sectorielle pour une couverture étendue ;

● Exigences de gain : un gain élevé est requis pour la transmission longue distance (par exemple sur 1 km), et une antenne panneau est préférée ; couverture large à moyenne et courte distance, suffisamment d'antenne sectorielle ;

●Caractéristiques environnementales : sélectionnez une antenne à panneau (forte anti-interférence) dans les zones urbaines à forte interférence et sélectionnez une antenne sectorielle dans les scènes non obstruées de vastes zones rurales/banlieues ;

●Conditions d'installation : sélectionnez une antenne panneau avec un espace limité et une attention à la beauté ; il y a suffisamment d'espace d'installation (comme la tour et le toit) pour accepter l'apparence remarquable, et l'antenne sectorielle est sélectionnée ;

● Coût et complexité : sélectionnez une antenne panneau pour un déploiement simple avec un budget limité ; un coût élevé et une installation complexe sont acceptables pour les déploiements à grande échelle, et les antennes sectorielles sont facultatives.

Résumer

L'antenne panneau est le représentant de « précision et efficacité », qui convient à la , couverture directionnelle point à point et aux scénarios d' interférences élevées ;
