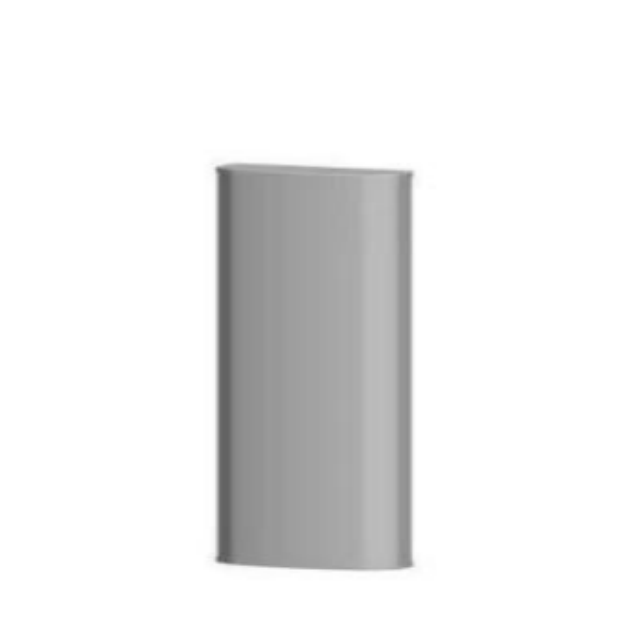

GL1726VH20-36
Asialeren
8517710000
5 pièces
Accepté
10000pc/jour
| État de disponibilité: | |
|---|---|
| Quantité: | |
Spécifications électriques | |||
Gamme de fréquences (MHz) | B1 | B2 | B3 |
1710-2690 | 1710-2690 | 1710-2690 | |
Polarisation | ±45° | ||
Gain d'inclinaison moyenne (dBi) | 20.0 | 21.0 | 21.5 |
Gain(dBi) | 21 ± 2 | 21 ± 2 | 21 ± 2 |
Largeur de faisceau horizontale 3 dB (°) | 22 ± 2 | ||
Largeur de faisceau verticale 3 dB (°) | 22 ± 2 | ||
Rapport avant-arrière (dB) | ≥25 | ||
Rapport de polarisation croisée (dB) | >15(±60°≥8) | ||
Inclinaison électrique vers le bas (°) | 2-10 | ||
Suppression des lobes secondaires (dB) Le premier lobe latéral au-dessus du lobe principal ) |
≥15 | ||
VSWR | <1,5 | ||
Isolation : Dans le système (dB) | ≥25 | ||
Intermodulation de troisième ordre (dBm) ( puissance d'entrée de porteuse 2 × 43 dBm ) | ≤-105 | ||
Impédance du port (Ω) | 50 | ||
Puissance d'entrée maximale par port (W) à 50°C | 300 | ||
Type de contrôleur | TRCU-TM10P1V01 (intégré, intégré ) | ||
Interface ESC | AISG 2.0 SRET | ||
Protection de l'éclairage | Mise à la terre CC | ||
Spécifications mécaniques | |||
Connecteurs | 4,3-10 Femelle*6 | ||
Emplacement du connecteur | bas | ||
Taille (longueur × largeur × hauteur) (mm) | 1195*448*200 | ||
Taille d'emballage (mm) | Sous réserve de la situation réelle | ||
Poids de l'antenne (kg) | 25 | ||
Poids de montage (kg) | 3 | ||
Poids emballé (kg) | 28 | ||
Charge de vent (N, existe 150km/h)Avant/Côté/Arrière | 949/326/1127 | ||
Vitesse maximale du vent contraire (km/h) | 216 | ||
Matériau du radôme | Fibre de verre de haute qualité | ||
Couleur du radôme | Blanc | ||
Inclinaison mécanique (°) | 0-15 | ||
Température de fonctionnement ( ℃ ) | -50~65 | ||
Diamètre du poteau (mm) | 50 Ф~115 Ф | ||
Modèle de pièces de montage | 51AA | ||
① Couverture large bande et compatibilité multibande
Prend en charge toute la bande de fréquences 1 710-2 690 MHz, y compris B1/B2/B3, ce qui la rend adaptée aux réseaux 4G/LTE et 5G. Cet appareil unique offre de multiples utilisations, réduisant ainsi les coûts de déploiement.
② Gain élevé et contrôle précis du faisceau
Le gain atteint 21 ± 2 dBi, avec des largeurs de faisceau horizontales et verticales de 22 ± 2 ° et un rapport avant-arrière de ≥ 25 dB, garantissant une transmission du signal ciblée et une couverture plus longue et plus stable.
③ Inclinaison vers le bas réglable électriquement + inclinaison vers le bas mécanique
Prend en charge une inclinaison électrique de 2 à 10° et une inclinaison mécanique de 0 à 15°, permettant un ajustement flexible de la couverture, optimisant les performances du réseau et réduisant les interférences.
④ Conception hautement protectrice et durable
Équipé d'un radôme en fibre de verre de haute qualité, il fonctionne dans une plage de températures de -50°C à 65°C et résiste à des charges de vent allant jusqu'à 216 km/h, ce qui le rend adapté aux environnements extérieurs extrêmes.
⑤ Interface intelligente et compatibilité élevée
L'interface AISG 2.0 SRET intégrée prend en charge le réglage électrique à distance ; six ports femelles 4,3-10 avec une isolation ≥25 dB sont compatibles avec les équipements de stations de base grand public.
Scénarios d'application
Déploiement de stations de base urbaines et suburbaines : convient à la couverture du signal et à l'amélioration de la capacité dans les zones d'utilisateurs à haute densité.
Communications dans les zones rurales et éloignées : un gain élevé assure la transmission du signal longue distance.
Système de distribution intérieure (DAS) : sert d'antenne source de signal dans les grands lieux tels que les centres commerciaux, les aéroports et les stades.
Extension et mise à niveau du réseau : prend en charge plusieurs bandes de fréquences, facilitant une transition en douceur de la 4G à la 5G.
Site de communication temporaire : idéal pour les communications d'urgence, la couverture temporaire lors d'événements et d'autres scénarios.
FAQ
Q : Quelles bandes de réseau cette antenne prend-elle en charge ?
R : Il prend en charge toute la bande de fréquences 1 710-2 690 MHz, couvrant les bandes 4G/LTE et certaines bandes 5G, et est compatible avec plusieurs bandes de communication telles que B1/B2/B3.
Q : Quel est le gain de l’antenne ? Est-ce réglable ?
R : Le gain est de 21 ± 2 dBi et n'est pas réglable. Cependant, l'angle d'inclinaison vers le bas peut être réglé électriquement (2-10°) pour optimiser l'angle de couverture du signal.
Q : L'antenne prend-elle en charge la télécommande ?
R : Oui, il dispose d'une interface AISG 2.0 SRET intégrée, qui prend en charge le réglage et la surveillance électriques à distance.
Q : Comment l'antenne est-elle montée ?
R : Il peut être monté sur un poteau de 50 à 115 mm Φ à l'aide du matériel de montage inclus (modèle 51AA). L'angle d'inclinaison vers le bas est réglable mécaniquement de 0 à 15°.
Q : L'antenne est-elle résistante à la foudre ?
R : Oui, il dispose d'une mise à la terre CC pour la protection contre la foudre, améliorant ainsi la sécurité pour une utilisation en extérieur.
Q : Quels sont les types et la quantité de connecteurs ?
R : Il y a six connecteurs femelles 4,3-10 situés au bas de l'antenne.
