GLC31
Asialeren
8517710000
100 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Spécifications électriques | |
Gamme de fréquences (GHz) | 0-3 |
Impédance (ohm) | 50 |
Puissance maximale (W) | 50 |
VSWR | ≤ 1,30+0,002f |
Tension de fonctionnement (max) | 335v |
Résistance à la pression (rms) | 1000v |
Durabilité | >500 cycles |
Spécifications mécaniques | |
Connecteur | RP SMA Femelle/IPEX |
Longueur du câble | Câble RG178 200mm |
Couleur | Noir |
Protection contre l'éclairage | Mise à la terre CC |
Virole | Cuivre nickelé |
Corps | Cuivre nickelé |
Épingle | Cuivre nickelé |
Isolant | PTFE |
Plage de température | -65~ +250 |

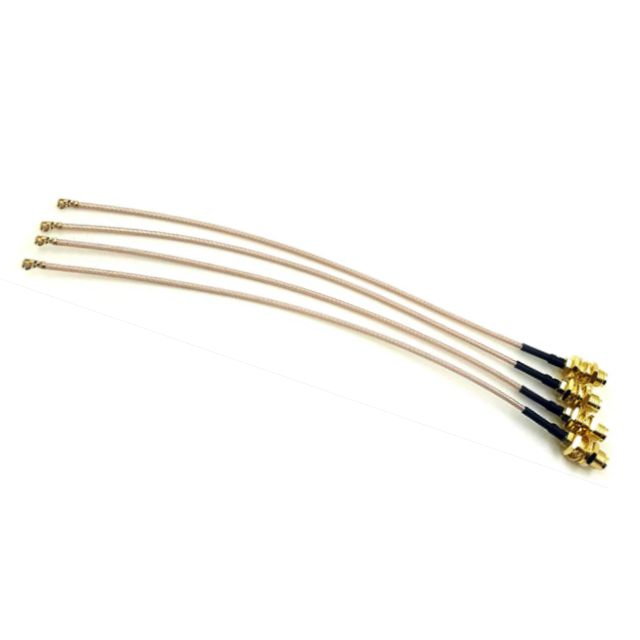

Présentation du produit
Large gamme de fréquences : le câble GLC31 peut fonctionner sur un spectre de fréquences de 0 à 3 GHz. Ces performances à large bande le rendent adaptable à divers systèmes de communication sans fil, équipements de test RF et autres appareils fonctionnant dans cette plage de fréquences.
Impédance stable de 50 Ω : avec une impédance de 50 Ω, le câble assure un transfert de puissance efficace. Cette impédance stable minimise la réflexion du signal, ce qui est crucial pour maintenir l'intégrité du signal pendant la transmission, en particulier dans les applications de transfert de données à grande vitesse.
Faible VSWR : le rapport d'onde stationnaire de tension (VSWR) de ≤1,30 + 0,002f indique une bonne adaptation d'impédance. Un faible VSWR réduit la réflexion du signal, garantissant que la majeure partie de la puissance est efficacement transmise à travers le câble, améliorant ainsi la qualité du signal et les performances globales du système.
Manipulation de haute puissance : il peut gérer une puissance maximale de 50 W. Cette capacité de gestion de puissance élevée rend le câble adapté aux applications nécessitant la transmission de signaux de haute puissance, comme dans les configurations sans fil industrielles et professionnelles.
Construction durable : le GLC31 a une durabilité de plus de 500 cycles. Ses composants, notamment la virole, le corps et la broche en cuivre nickelé, offrent une bonne résistance à la corrosion. L'isolant PTFE offre une isolation électrique fiable. De plus, il peut fonctionner dans une large plage de températures allant de -65℃ à +250℃, ce qui le rend adapté à une utilisation dans diverses conditions environnementales.
Scénarios d'application
Équipements de communication sans fil (par exemple, routeurs, appareils IoT).
Instruments de test et de mesure RF.
Systèmes de transmission de signaux drones/UAV.
Électronique de qualité militaire ou industrielle nécessitant des câbles robustes.
FAQ
Q : Quelle plage de fréquences ce câble prend-il en charge ?
A : 0-3 GHz, adapté à la plupart des applications sans fil.
Q : Le câble est-il étanche ?
R : Non, mais son isolation en PTFE assure une résistance à la chaleur et à la corrosion.
Q : Puis-je personnaliser la longueur du câble ?
R : La longueur standard est de 200 mm (selon les spécifications), mais contactez-nous pour la personnalisation.
Q : Est-il compatible avec une utilisation en extérieur ?
R : Oui, avec mise à la terre CC pour la protection contre la foudre et une large tolérance de température.
Q : Quels appareils sont compatibles ?
R : Compatible avec les antennes, routeurs et modules RF RP SMA femelles et IPEX.
Q : Quelle est la durabilité du connecteur ?
R : Le cuivre nickelé garantit >500 cycles d'accouplement.
Q : Quelles sont les performances VSWR ?
A : ≤1,30+0,002f, garantissant une perte de signal minimale.
Q : Ce câble est-il conforme à RoHS ?
R : Oui, il répond aux réglementations standard en matière d’environnement et de sécurité.
