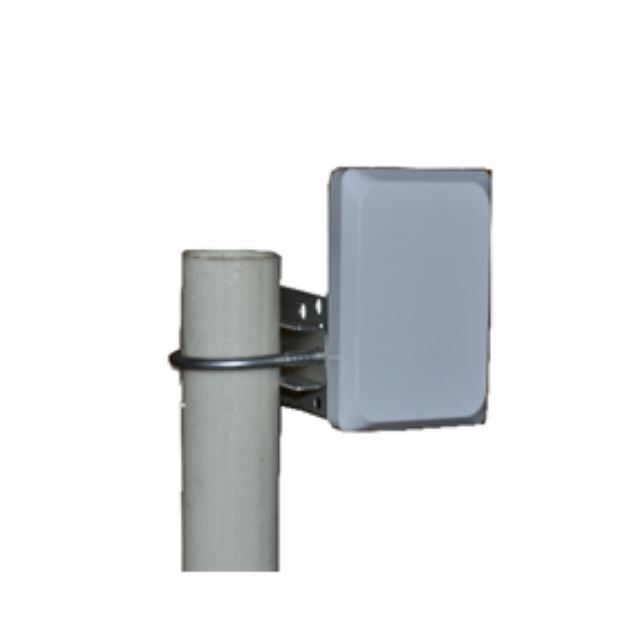

GL3742V-9
Asialeren
8517710000
50 pièces
accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Spécifications électriques | |
Gamme de fréquences MHz | 3750-4250 |
Gain(dBi) | 9 |
Largeur du faisceau horizontal | 65° |
Largeur du faisceau vertical | 30° |
VSWR | ≤2,0 |
Rapport F/B (dB) | 》20 |
Polarisation | Verticale |
Impédance d'entrée | 50 |
Puissance maximale | 50W |
Protection contre la foudre | Terre CC |
Spécifications mécaniques | |
Type de connecteur d'entrée | NF |
Dimensions | 103×81×20mm |
Poids de l'antenne | 0,5 kg |
Matériau du radôme | couleur, ABS |
Température de fonctionnement | -40°C à +65°C |
Présentation du produit
Bande de fréquence ciblée : l'antenne GL3742V - 9 est conçue spécifiquement pour la bande de fréquences 3750 - 4250 MHz. Cela le rend parfaitement adapté aux applications fonctionnant dans cette plage, garantissant une transmission et une réception optimales du signal pour les systèmes sans fil concernés.
Bon gain et couverture : avec un gain de 9 dBi, l'antenne peut augmenter efficacement la force du signal. Sa largeur de faisceau horizontal de 65° et sa largeur de faisceau vertical de 30° offrent une zone de couverture décente, ce qui le rend adapté aux applications nécessitant une propagation du signal relativement large.
Faible VSWR et rapport F/B élevé : le VSWR ≤ 2,0 indique une bonne adaptation d'impédance, ce qui réduit la réflexion du signal et améliore l'efficacité du transfert de signal. Le rapport F/B 》 20 dB garantit que le rapport de rayonnement avant vers arrière est élevé, minimisant les interférences de la face arrière de l'antenne et améliorant la qualité du signal dans la direction souhaitée.
Polarisation verticale ： La polarisation verticale du GL3742V - 9 est bénéfique dans de nombreux scénarios. Il peut aider à réduire les interférences des signaux polarisés horizontalement, ce qui est utile dans les environnements avec beaucoup de parasites électromagnétiques, ce qui permet d'obtenir une connexion plus stable.
Durable et compacte : fabriquée en matériau ABS, l'antenne est durable et peut résister à diverses conditions environnementales. Sa plage de températures de fonctionnement de - 40°C à +65°C le rend adapté à une utilisation sous différents climats. La taille compacte de 103 × 81 × 20 mm et son poids de 0,5 kg le rendent facile à installer et à transporter.
Scénarios d'application
Liaison sans fil pour les stations cellulaires/de base distantes.
Capteurs IoT industriels et systèmes d’automatisation.
Équipements de surveillance et de contrôle dans les climats difficiles.
Accès sans fil fixe (FWA) pour le haut débit en milieu rural.
Déploiements de réseaux privés LTE/5G.
FAQ
Q : Quelle gamme de fréquences cette antenne prend-elle en charge ?
R : 3 750-4 250 MHz, optimisé pour les applications 4 GHz.
Q : Est-il adapté pour une utilisation en extérieur ?
R : Oui, son radôme en ABS et son indice de température de -40°C à 65°C garantissent la résistance aux intempéries.
Q : Est-ce que cela nécessite une connexion à la terre ?
R : Oui, la mise à la terre CC est intégrée pour la protection contre la foudre.
Q : Quel type de connecteur est inclus ?
A : N-femelle (NF) pour une compatibilité transparente avec les câbles RF.
Q : Peut-il gérer des transmissions de grande puissance ?
R : Prend en charge une puissance d'entrée maximale de 50 W avec un faible VSWR (≤ 2,0).
Q : Cette antenne est-elle directionnelle ?
R : Oui, directionnel avec une largeur de faisceau horizontale de 65° et verticale de 30°.
Q : Quel est le type de polarisation ?
R : Polarisation verticale pour un alignement optimal du signal.
