GL-6283H-3
Asialeren
8517710000
100 pièces
ACCEPTÉ
1000PC/jours
| Quantité: | |
|---|---|
| Exportation PDF | |
Spécifications électriques | |
Gamme de fréquences | 6 200-6 800/7 700-8 300 MHz |
VSWR | ≤2,5 |
Gagner | 3,0 dBi |
Largeur du faisceau-° | H:360° E:60° |
Polarisation | Verticale |
Impédance d'entrée | 50Ω |
Puissance maximale | 20W |
Spécifications mécaniques | |
type de connecteur | SMA-K |
Dimensions | Ø42×21mm |
Poids de l'antenne | 0,08 kg |
Matériau du radiateur | Carte haute fréquence |
Température de fonctionnement | -40°C à +65°C |
Présentation du produit
Couverture de fréquence double bande : l'antenne GL-6283H-3 couvre deux gammes de fréquences, 6200-6800 MHz et 7700-8300 MHz. Cette conception bi-bande le rend adapté à une variété d'applications fonctionnant dans ces bandes de fréquences spécifiques, offrant une flexibilité pour différents besoins de communication sans fil.
Modèle de rayonnement omnidirectionnel : avec une largeur de faisceau horizontal de 360°, l'antenne peut transmettre et recevoir des signaux dans toutes les directions horizontales. Cette fonctionnalité omnidirectionnelle est idéale pour les applications où une distribution de signal sur une large zone est requise, garantissant une connectivité transparente dans différentes orientations.
Gain et largeur de faisceau décents : il a un gain de 3,0 dBi, ce qui peut renforcer efficacement les signaux dans sa plage de fréquences de fonctionnement. La largeur de faisceau verticale de 60° contribue à fournir une couverture raisonnable dans la direction verticale, ce qui la rend adaptée aux applications intérieures et extérieures où l'antenne doit couvrir une certaine plage de hauteur.
Impédance stable et faible VSWR : l'antenne a une impédance d'entrée de 50 Ω et un VSWR ≤ 2,5. Une impédance stable de 50 Ω garantit un transfert de puissance efficace, tandis que le VSWR relativement faible réduit la réflexion du signal, ce qui est crucial pour maintenir une connexion stable et une transmission fiable du signal.

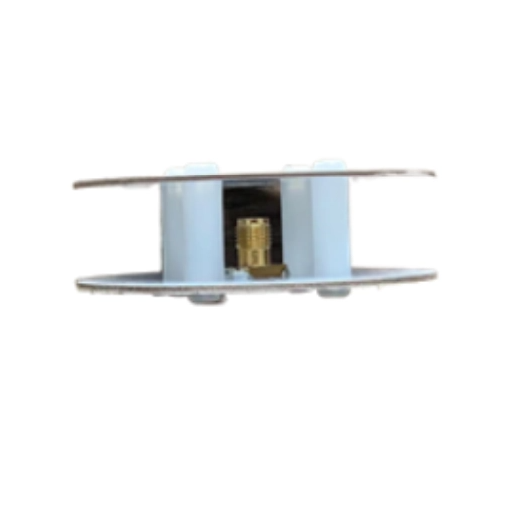

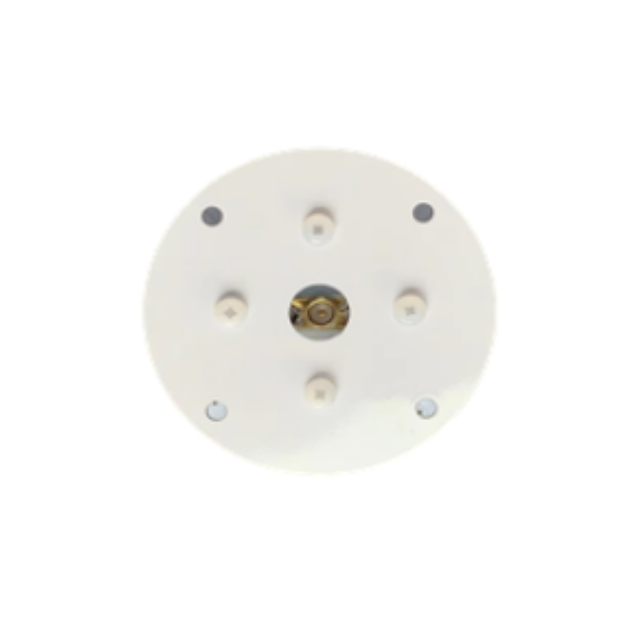

Conception compacte et légère ： Le GL - 6283H - 3 a une taille compacte de Ø42 × 21 mm et ne pèse que 0,08 kg. Cela facilite son installation et son intégration dans divers appareils. Son petit facteur de forme est particulièrement avantageux pour les applications où l'espace est limité, comme dans les appareils sans fil à petite échelle ou les installations internes dans l'équipement.
Scénarios d'application
IoT et capteurs intelligents : connectivité fiable pour l’automatisation industrielle et l’agriculture intelligente.
Systèmes Drone/UAV : Communication stable en surveillance aérienne et transmission de données.
Communications militaires : traitement sécurisé des signaux dans des environnements difficiles et à enjeux élevés.
Réseaux sans fil intérieurs : couverture uniforme pour les bureaux, les entrepôts ou les bâtiments intelligents.
Télémétrie et surveillance à distance : Transfert de données haute fréquence pour la surveillance des infrastructures.
FAQ
Q : Quelles bandes de fréquences cette antenne prend-elle en charge ?
R : Double bande : 6 200-6 800 MHz et 7 700-8 300 MHz.
Q : Est-il adapté pour une utilisation en extérieur ?
R : Conçu pour un usage interne mais résiste à -40°C à +65°C dans des configurations extérieures protégées.
Q : Quel type de connecteur est inclus ?
R : SMA-K pour une compatibilité facile avec les câbles RF.
Q : Est-ce une antenne directionnelle ?
R : Non, il est omnidirectionnel avec une couverture horizontale à 360°.
Q : Quelle est la capacité maximale de traitement de la puissance ?
R : Prend en charge une puissance d’entrée jusqu’à 20 W.
Q : Quelle polarisation utilise-t-il ?
R : Polarisation verticale pour un alignement optimal du signal.
Q : Son ROS est-il faible ?
R : Oui, VSWR ≤2,5 minimise la perte de signal.
