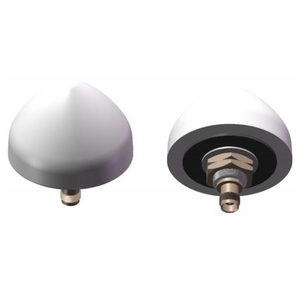

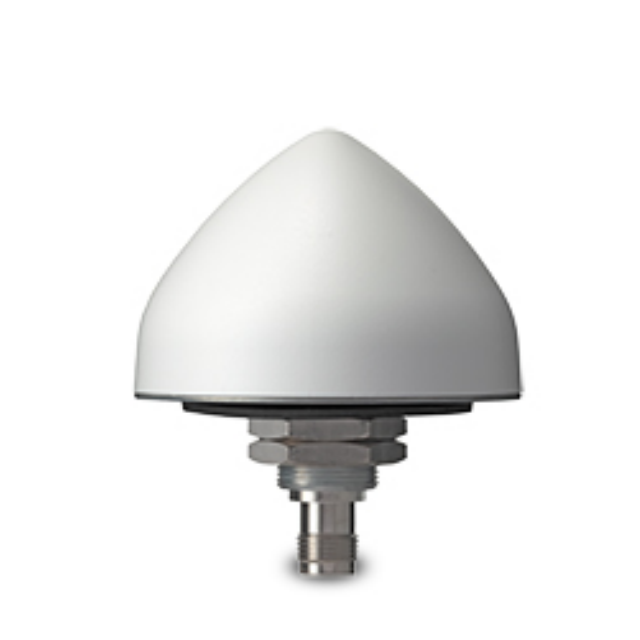

Connecteur TNC-K Antenne active GNSS à gain élevé et faible bruit

Présentation du produit

1. Large couverture de fréquence : le GL225S couvre une large gamme de fréquences, y compris les bandes hautes comme BDS – B1/GPS – L1/GLONASS – G1 (1561,098 – 1602 MHz) et les bandes basses telles que GPS – L5&L2/Galileo – E5a&E5b/BDS – B2 (1176 – 1227 MHz). Cette prise en charge large bande lui permet de recevoir des signaux de plusieurs systèmes satellites, garantissant un positionnement plus précis et plus fiable.

2. Gain élevé et faible bruit : avec un gain maximal de ≥ 3 dBi et un faible bruit de ≤ 1,5 dB, l'antenne peut capturer efficacement les signaux satellite faibles et les amplifier avec un minimum d'interférences. Cela se traduit par une réception du signal plus forte et plus claire, améliorant les performances des appareils compatibles GNSS.

3. Bonne impédance et VSWR : l'impédance de 50 Ω et un VSWR ≤ 2,0 garantissent un transfert de puissance efficace entre l'antenne et l'appareil connecté. Cela réduit la réflexion du signal, optimisant ainsi la qualité globale du signal et les performances du système.

4. Conception mécanique et environnementale robuste : doté d'un connecteur femelle TNC, d'une dimension de Φ66,5 mm et pesant environ 150 g, le GL225S est facile à installer. Son indice de protection IP67 signifie qu'il est étanche à la poussière et peut être immergé dans l'eau jusqu'à 1 mètre pendant 30 minutes, ce qui le rend adapté aux environnements difficiles.

5. Conditions de fonctionnement étendues : fonctionnant dans une plage de température de -40 ℃ à +85 ℃ et capable de résister à une humidité relative jusqu'à 95 % (sans condensation), le GL225S peut fonctionner dans divers climats. Cette large plage de tolérance garantit des performances constantes dans différents emplacements géographiques.

Scénarios d'application

• Véhicules autonomes : navigation fiable pour les camions autonomes dans les opérations logistiques arctiques ou minières dans le désert.

• Agriculture de précision : précision centimétrique pour la surveillance des cultures guidée par drone et les tracteurs automatisés.

• IoT industriel : suivez les machines ou les actifs lourds sur les plates-formes pétrolières offshore et les chantiers de construction.

• Navigation maritime : Performances anticorrosion pour les navires et les systèmes de surveillance côtière.

FAQ

Q : Cette antenne prend-elle en charge les satellites BeiDou (BDS) ?
R : Oui, il prend entièrement en charge les fréquences BDS-B1 et BDS-B2 pour une couverture mondiale.

Q : Peut-il résister à l’immersion dans l’eau ?
R : Son indice IP67 assure une protection contre l'immersion temporaire (jusqu'à 1 m de profondeur pendant 30 minutes).

Q : Quelle alimentation est requise ?
R : Il fonctionne sur 3,3 à 12 V CC avec un courant ≤ 50 mA, compatible avec la plupart des appareils IoT et des systèmes de véhicules.

Q : Le connecteur TNC est-il étanche ?
R : Bien que l'antenne soit classée IP67, utilisez un joint étanche sur les connecteurs en cas d'exposition prolongée à l'eau.

Q : Comment le RHCP améliore-t-il la qualité du signal ?
R : La polarisation circulaire à droite réduit les interférences par trajets multiples, améliorant ainsi la précision dans les zones urbaines ou forestières.

Q : Quel est le processus d'installation typique ?
R : Montage via le connecteur femelle TNC : aucun outil spécialisé n'est nécessaire. Assurez une vue dégagée du ciel pour des performances optimales.
