Qu'est-ce qu'une antenne MIMO ?

Les antennes Mimo représentent plusieurs entrées et plusieurs sorties.Habituellement utilisé pour ieee 802.11n, mais il peut également être utilisé pour d'autres technologies 802.11.La technologie Mimo peut être grossièrement divisée en deux catégories : la diversité d’émission/réception et le multiplexage spatial.L'antenne Mimo est parfois appelée diversité spatiale, car elle utilise plusieurs canaux spatiaux pour transmettre et recevoir des données, et la capacité des canaux peut être améliorée en utilisant la technologie Mimo.

Classification des antennes MIMO

L'antenne MIMO peut être divisée en SISO (sortie unique à entrée unique), MISO (sortie unique à entrée multiple), SIMO (sortie multiple à entrée unique), MIMO et MIMO coopératif selon son système.

(1) SISO, qui adopte la transmission à antenne unique et la réception à antenne unique.Théoriquement, la capacité d'information d'une seule antenne est limitée par le SNR de la liaison.

(2) MISO, qui adopte la transmission multi-antennes et la réception à antenne unique.La station de base adopte une transmission multi-antennes, et tous les utilisateurs finaux desservis par la station de base peuvent obtenir un gain de diversité de transmission, et la capacité de liaison augmente de manière logarithmique avec l'augmentation du nombre d'antennes.

(3) SIMO, en utilisant la transmission à antenne unique et la réception multi-antennes, tous les utilisateurs finaux desservis par la station de base peuvent obtenir le gain de diversité de réception, et la capacité de liaison augmente de manière logarithmique avec l'augmentation du nombre d'antennes.

(4) MIMO, qui adopte la transmission multi-antennes et la réception multi-antennes, et la combinaison de différentes configurations d'antennes entre l'émetteur et le récepteur peuvent considérablement améliorer le taux de transmission des données et la capacité du système.

Application de l'antenne MIMO

Application Mimo en 3g La recherche sur la technologie Mimo est entrée dans une phase relativement mature.Mais jusqu’à présent, mimo a rarement été mis en œuvre commercialement dans les systèmes cellulaires.En plus du schéma MIMO, la 3G (troisième génération) n'a adopté aucun schéma MIMO.Deux facteurs principaux affectent la commercialisation à grande échelle des systèmes Mimo : le premier est le problème de l'antenne.Dans la conception d’un système Mimo, le nombre et l’espacement des antennes sont des paramètres système très importants.Pour le terminal, un espacement de 1/2 longueur d'onde est suffisant pour assurer un évanouissement non corrélé, et il est possible d'utiliser deux antennes au maximum.Pour le téléphone mobile, l’installation de deux antennes peut poser problème.En effet, la tendance en matière de conception de téléphones mobiles consiste à placer l'antenne dans le couvercle pour améliorer l'attrait de l'apparence, ce qui rend l'exigence d'espacement presque stricte.La seconde est la complexité du récepteur.Premièrement, l’estimation du canal mimo dans le récepteur augmente la complexité.En outre, la complexité vient également de l’algorithme de séparation avancé spécial RF (radiofréquence), du matériel et du récepteur.La compatibilité du système avec les réseaux non-Mimo existants, le fait que l'UIT (Union internationale des télécommunications) n'a pas encore unifié le modèle de canal Mimo et la prise en compte des CSI (informations sur l'état du canal) de l'émetteur doivent également être pris en compte.2. Autres applications de la technologie mimo La technologie mimo a été largement utilisée dans le domaine de l'accès sans fil haut débit fixe, et les principales entreprises qui adoptent mimo sont les technologies iospan wire2less et raze.Le système airburst d'iospan wireless est un système fdd (duplex par répartition en fréquence) basé sur le multiplexage par répartition orthogonale de la fréquence mimo-ofdm.Le système skyfir de Raze Technologies possède également une interface Mimo et peut être mis à niveau avec un contrôleur de formation de faisceau.

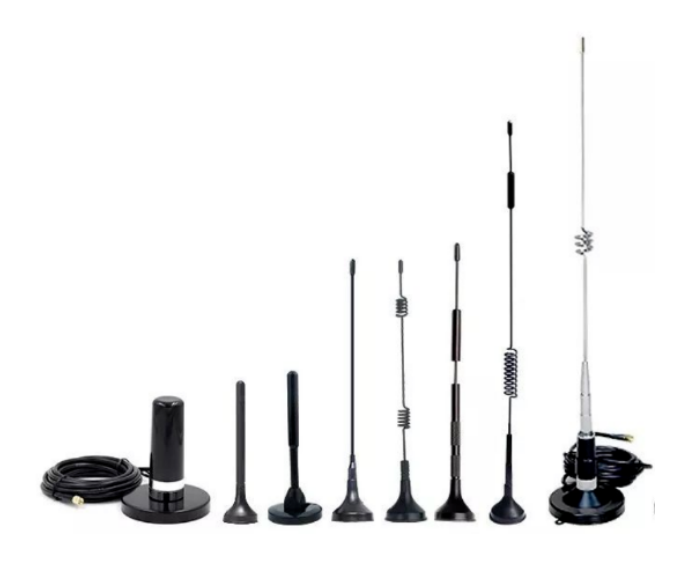

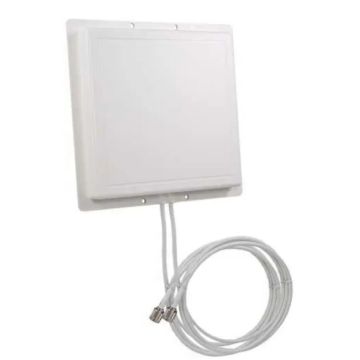

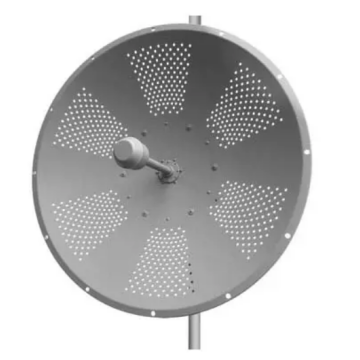

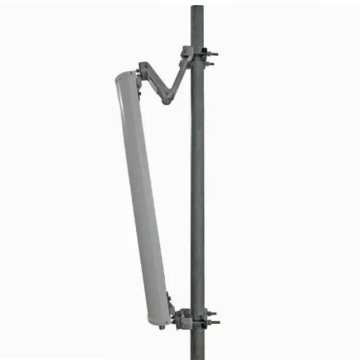

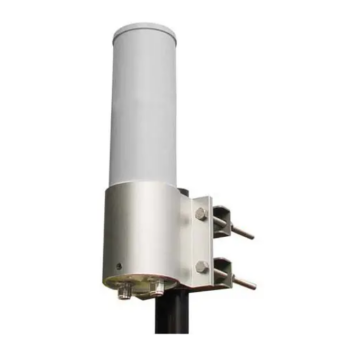

Types d'antennes MIMO

Qu'est-ce qu'une antenne magnétique ?

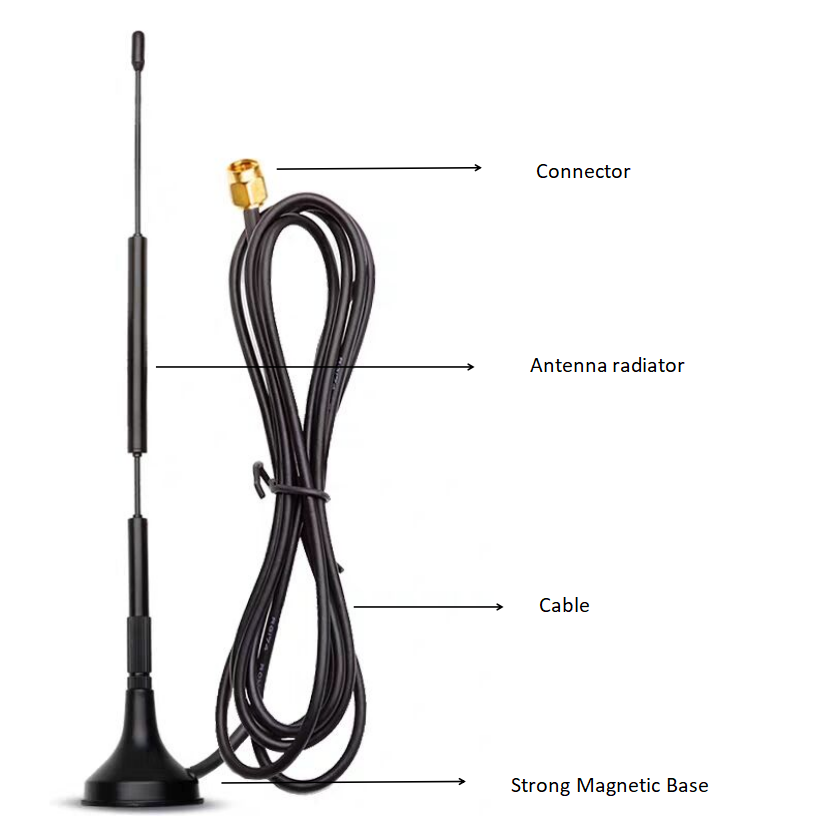

Structure de l'antenne magnétique

1. Le radiateur d'antenne est fabriqué en acier inoxydable, en cuivre pur, en alliage à mémoire de forme et en d'autres matériaux, et sa forme est généralement un fouet ou une tige.Le radiateur de l'antenne ventouse est en fait une antenne unipolaire (fouet), qui est un bras d'un oscillateur symétrique perpendiculaire à un plan conducteur idéal (terre).Selon le principe de l'antenne, la fréquence de résonance de l'antenne filaire est un multiple entier de 1/2 longueur d'onde.Selon le principe de l'image miroir, la taille électrique minimale idéale de l'antenne magnétique est de 1/4 de longueur d'onde sur le plan infini idéal.Si le gain doit être amélioré, nous pouvons augmenter la longueur du radiateur de l'antenne (un multiple entier de 1/4 de longueur d'onde) en ajoutant une inductance au milieu.

2. La fonction de la base magnétique puissante est de fixer l'ensemble de l'antenne et de garantir que l'antenne magnétique est en contact conducteur avec le métal aspiré.

3. Les câbles comprennent généralement des fils de la série RG (RG58, RG174) et 3D.

4. Les types courants de connecteurs d'antenne sont : N-head, SMA, BNC, TNC, I-PEX, etc. Parmi eux, les connecteurs courants des antennes magnétiques sont N-head, SMA, BNC, TNC, etc., qui sont divisés en mâle et femelle.Lors de la sélection des antennes, vous devez acheter des connecteurs adaptés à l'équipement.

Deux points auxquels il faut prêter attention lors de l'utilisation de l'antenne magnétique

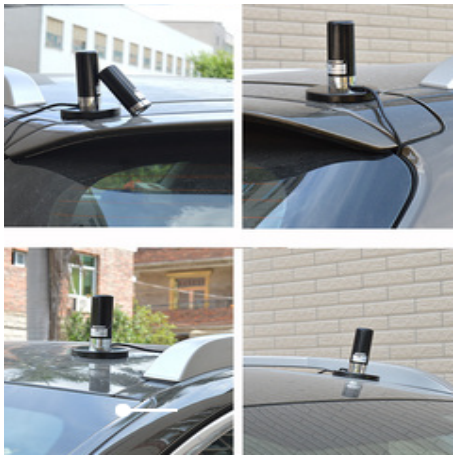

Il doit être adsorbé sur le dessus de l'armoire ou de la locomotive pour garantir la hauteur et la direction du rayonnement, afin de tirer pleinement parti des meilleures performances de l'antenne ;S'il est installé dans d'autres parties, il provoquera des ondes stationnaires, des modèles et des changements d'élévation, affectant la portée de communication.2. Essayez d'installer l'antenne dans un large champ de vision et évitez de l'installer dans un puits ou dans un endroit avec un environnement électromagnétique complexe.Ce n'est qu'ainsi que la qualité de la communication peut être améliorée et que les phénomènes d'interférence imprévisibles tels que le bruit de fond peuvent être réduits.

Le but de l'antenne magnétique

En parlant de l’utilisation d’une antenne magnétique, parlons d’abord de ses avantages.Si la méthode d'installation est correcte, le rapport d'ondes stationnaires de l'antenne magnétique est meilleur et plus efficace que celui de l'antenne intégrée, et aucune personnalisation n'est nécessaire.Sous la même bande de fréquences et la même taille structurelle que l'antenne en bâton de colle, le gain est plus élevé et la distance de transmission est plus longue, et différentes positions d'installation peuvent être sélectionnées en fonction des exigences d'utilisation réelles.En plus des avantages ci-dessus, l'antenne magnétique a également un large éventail d'utilisations, en plus de nos distributeurs automatiques quotidiens, armoires express, autoradios, mais convient également aux modules sans fil et passerelles sans fil avec des exigences de gain moyen.

L'antenne magnétique peut être utilisée dans les boîtiers électriques extérieurs et les automobiles.Lorsqu'il est utilisé à l'extérieur, le radôme peut être fabriqué en FRP et en d'autres matériaux, qui peuvent être imperméables et coupe-vent.

Le aimant L'antenne peut également être utilisée dans les distributeurs automatiques.La base de l'antenne est une ventouse magnétique puissante, facile à installer et difficile à tomber.
