Qu'est-ce qu'une antenne UHF ?

Définition de l'antenne UHF

Définition : Équipement utilisé pour recevoir et transmettre des signaux UHF de 300 MHz à 3 GHz. C'est un élément clé de la télédiffusion, de la communication sans fil, de la téléphonie mobile, du GPS et d'autres technologies.

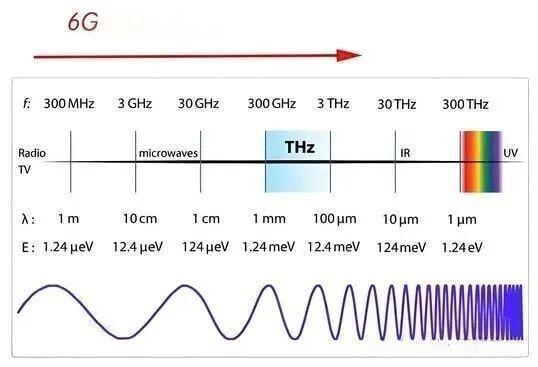

Qu’est-ce que l’UHF ?

Définition : Abréviation de « ultra-haute fréquence » qui désigne la gamme d'ondes électromagnétiques dont la fréquence est comprise entre 300 MHz et 3 GHz.

Applications : diffusion TV, communication mobile, communication par satellite, système radar, etc.

Principales caractéristiques de l'antenne UHF

1. Conception compacte: longueur d'onde plus courte, plus petite que l'antenne basse fréquence, adaptée aux appareils portables.

2. L'efficacité de l'environnement urbain est élevée : le signal a une forte capacité à pénétrer les bâtiments et les obstacles.

3. Large gamme d'applications : couvrant les communications de sécurité publique, la télédiffusion, les réseaux LTE, les radars et d'autres domaines.

4. Transmission de données rapide : les fonctionnalités haute fréquence prennent en charge la transmission de données à haute vitesse et s'adaptent à l'Internet mobile et au streaming vidéo en temps réel.

5. Forte fiabilité des scénarios difficiles : connexion stable longue distance, capacité anti-interférence exceptionnelle, adaptée aux scénarios clés.

A quoi sert l'antenne UHF ?

1. TV : recevez les signaux TV sans fil UHF.

2. Radio : transmission et réception de signaux de talkies-walkies et autres équipements.

3. Communication sans fil : transmission de données à courte distance du Wi-Fi, du Bluetooth et du routeur sans fil.

4. Communication mobile : garantie de communication fiable pour le téléphone mobile et le réseau cellulaire.

5. Communication par satellite : transmission et réception de signaux de services de télévision par satellite et Internet par satellite.

6. RFID : lecture et écriture de données d'étiquettes dans le suivi des stocks, le contrôle d'accès et la gestion des actifs.

7. Services de sécurité publique et d'urgence : communications étendues pour la police, les pompiers et les ambulances.

8. Aviation et espace : communication entre les aéronefs, le contrôle aérien et les stations au sol.

Autres utilisations et caractéristiques critiques des antennes UHF

1. Communications militaires et d'urgence : communications point à point fiables, adaptées aux opérations de défense nationale et à la coordination tactique.

2. Réseau mobile : prend en charge la connexion des équipements des réseaux mobiles GSM et UMTS.

3. Conception de l'équipement : la longueur correspond à la longueur d'onde courte, ce qui convient aux équipements compacts et portables.

4. Équipements de sécurité publique et applications LTE : courants dans les radios de sécurité publique, les équipements LTE et les outils de communication bidirectionnelle d'urgence.

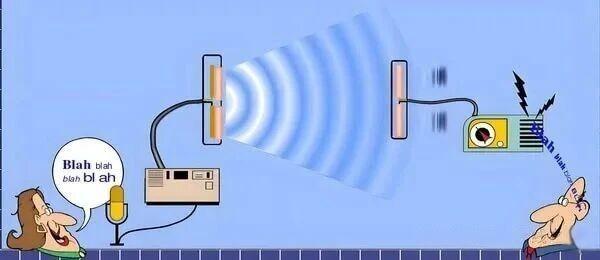

Comment fonctionne l'antenne UHF ?

Logique de travail de base

1. Réception de signaux : capture d'ondes radio contenant des champs électriques et magnétiques envoyées par des émetteurs UHF.

2. Signal de capture : grâce à la disposition spécifique des éléments conducteurs (fil/tige métallique) dans la résonance de fréquence UHF, capture efficace des ondes radio.

3. Conversion des signaux : induction du courant dans les éléments conducteurs pour convertir les ondes électriques en signaux électriques représentant des informations.

4. Envoi de signaux : des signaux électriques sont introduits dans une antenne, ce qui amène les éléments conducteurs à générer des champs électriques et magnétiques qui rayonnent des informations sous forme d'ondes radio.

5. Directivité : Le diagramme de rayonnement est déterminé par la conception de l’antenne et est divisé en rayonnement omnidirectionnel et rayonnement directionnel.

Facteurs d’influence clés

Concernant la conception : adaptation d'impédance, polarisation, gain, etc., tous optimisés pour la transmission et la réception de signaux UHF.

Différences morphologiques : la forme et la taille varient selon les scénarios d'application et les exigences.

Comment fonctionne une antenne dipôle demi-onde et quels sont ses avantages ?

Structure de base

Composition : deux éléments conducteurs (barres/fils métalliques) mis bout à bout, horizontalement ou verticalement.

Taille : chaque élément mesure environ un quart de longueur d’onde et la longueur totale est d’environ la moitié de la longueur d’onde de la fréquence de conception.

Principe de fonctionnement

1. Réception : résonne à la fréquence de conception, intercepte les ondes radio et génère un petit courant représentant le signal.

2. Transmission : Le signal électrique est distribué entre les deux éléments, générant un champ électromagnétique oscillant qui rayonne vers l’extérieur.

Avantages essentiels

1. La conception est simple et efficace, équilibrant les performances et la difficulté d'installation.

2. Cette efficacité est supérieure à celle d'une antenne quart d'onde et la capacité de réception et de transmission du signal est plus forte.

3. Il a une large gamme d'applications et peut s'adapter à une variété de fréquences en ajustant la longueur des éléments.

4. Le diagramme de rayonnement est prévisible avec une sensibilité maximale perpendiculaire à la longueur de l'antenne, adapté aux communications de diffusion et point à point.

Quels sont les avantages des antennes UHF ?

1. Large couverture : par rapport à l'antenne VHF, la longueur d'onde est plus longue, ce qui convient à la communication et à la diffusion longue distance.

2. Moins d'interférences : dans les villes et les zones densément peuplées, il y a moins d'interférences dues aux obstacles tels que les bâtiments et les arbres.

3. Meilleure qualité du signal : fournit des signaux audio et vidéo plus clairs pour améliorer l'expérience d'utilisation.

4. Grande capacité de canal : la bande de fréquences UHF peut accueillir plus de chaînes de télévision et de stations de radio, avec plus de choix.

5. Taille compacte : plus petite que l'antenne VHF, facile à installer et discrète.

6. Compatible avec les signaux numériques : capturez et décodez efficacement les signaux TV numériques et adaptez-vous à la diffusion numérique.

Type d'antenne UHF

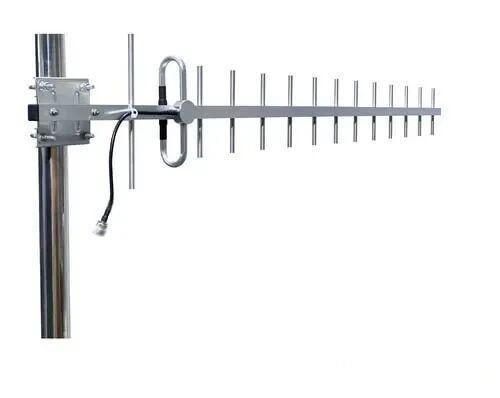

1. Antenne Yagi : Antenne directionnelle avec plusieurs éléments parallèles, souvent utilisée pour la réception TV, adaptée aux zones à signaux faibles.

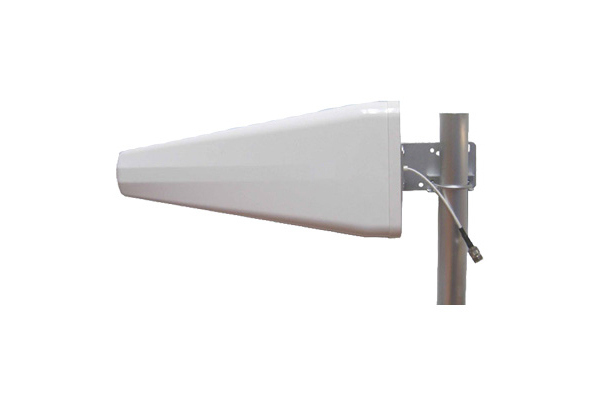

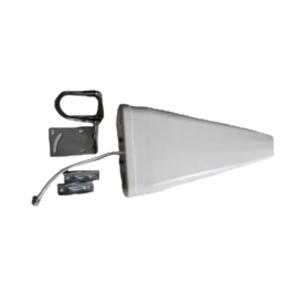

2. Antenne log-périodique : antenne à large bande, contient plusieurs éléments dipolaires de différentes longueurs, adaptée à la télévision, à la radio et à la communication sans fil.

3. Antenne panneau : plate rectangulaire/carrée, adaptée au routeur Wi-Fi, à l'amplificateur de signal, à la RFID, à l'Internet des objets, etc.

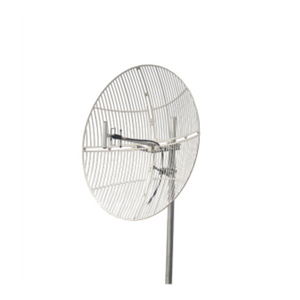

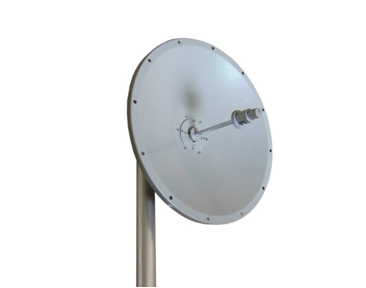

4. Antenne parabolique : comprenant une parabole à réflecteur parabolique et un cornet d'alimentation. Adaptez les communications longue portée (liaison, vidéosurveillance, communications point à point).

5. Antenne à hélice quadrifilaire (QHA) : Quatre fils hélicoïdaux sont enroulés autour d'un axe central pour rayonner et recevoir des ondes électromagnétiques à polarisation circulaire.

Exemple d'antenne UHF dédiée

1. Antenne marine UHF : résistante à la corrosion par l'eau salée, installée à hauteur du mât, adaptée aux communications maritimes.

2. Antenne embarquée navale : conception renforcée pour un usage militaire, résistance à la corrosion, mise à la terre intégrée, adaptée à l'environnement électromagnétique du navire.

3. Antenne dipôle UHF : couverture omnidirectionnelle, adaptée aux véhicules d'intervention d'urgence, aux stations de base et aux équipements de communication portables.

Antenne dipôle pliée : qu'est-ce que c'est et pourquoi a-t-elle été choisie ?

Structure de base

Composition : Un seul conducteur (métal/fil) est replié sur lui-même avec deux extrémités étroitement adjacentes.

Avantages : signal équilibré, large plage d'impédance, adapté aux applications TV UHF/VHF.

Avantages

1. Facile à construire : matériaux économiques pour le bricolage et les solutions rapides.

2. Forte durabilité : structure simple, bonne adaptabilité environnementale et longue durée de vie.

3. Excellente adaptation d'impédance : adaptation naturelle du câble à double conducteur de 300 ohms pour réduire la perte de signal.

4. Installation flexible : compacte et discrète, adaptée aux sommets de mât étroits intérieurs ou extérieurs.

5. performances stables : l'effet de réception de la télévision est bon et les signaux audio et vidéo sur toute la gamme de fréquences sont stables.

Antenne cadre : présentation et utilisations courantes

1.Structure de base

Forme : fil en boucle/bobine dans des configurations fermées telles que rondes, carrées, etc.

Directivité : recevoir/transmettre des signaux dans toutes les directions, sans se limiter à une seule direction.

2. Utilisation courante

Réception TV : s'adapte aux environnements intérieurs ou aux zones à sources de signaux multiples.

Autres applications : radio AM, écoute sur ondes courtes, RFID, communication sans fil, adaptation à des scénarios d'espace limité.

Quelle est la différence entre les antennes VHF et UHF ?

Dimension de contraste	Antenne VHF	Antenne UHF
Gamme de fréquence	30-300 MHz	300-3000 MHz
Propagation du signal	Longue distance de propagation et forte capacité à pénétrer les obstacles	Il est facile à absorber/réfléchir et a une bonne adaptabilité à l’environnement urbain.
Taille de l'antenne	De plus grande taille	Taille compacte
Gagner un niveau	Le gain est élevé	Le gain est relativement faible
Application principale	Diffusion TV, radio FM, radio amateur, radio VHF maritime	Signal de téléphonie mobile, Wi-Fi, Bluetooth, communication par satellite, diffusion TV urbaine

Antenne bi-bande/multi-bande : peut recevoir simultanément les signaux VHF et UHF.

Quelles sont les meilleures antennes UHF intérieures et extérieures ?

(I) Meilleure antenne UHF intérieure

1. Mohu Leaf Metro : Compact et facile à installer, portée jusqu'à 25 miles, montage mural/fenêtre.

2. Winegard FlatWave Amped FL5500a : Design élégant avec une portée d'amplificateur allant jusqu'à 50 miles.

3. ClearStream Eclipse : réception puissante, portée de 35 miles, installation flexible (mur/fenêtre/derrière le téléviseur).

(II) Meilleure antenne UHF extérieure

1. Channel Master CM-4228HD : réception longue distance, portée jusqu'à 80 miles, mode de réception multidirectionnel.

2. Antennes Direct DB8e : Excellentes performances avec une portée allant jusqu'à 70 miles et une conception en nœud papillon pour une capture améliorée du signal.

3. RCA ANT751E : Compact et facile à installer, avec une portée allant jusqu'à 70 miles, adapté à une installation sur le toit/grenier.

Résumer

Valeurs fondamentales : les antennes UHF sont essentielles à la performance des appareils dépendants de l'UHF. Elles s'adaptent à plusieurs scénarios tels que le divertissement à domicile, la communication mobile, la radio amateur, etc.

Importance du choix : la bonne antenne UHF peut améliorer considérablement l’expérience et les performances de l’appareil.
