Les câbles coaxiaux jouent un rôle fondamental dans la transmission des signaux haute fréquence depuis leur création à la fin du XIXe siècle. Ces câbles, connus pour leur structure unique de conducteurs concentriques séparés par un isolant diélectrique, jouent un rôle essentiel dans diverses applications allant des télécommunications à la radiodiffusion. Comprendre les différents types de câbles coaxiaux est essentiel pour les professionnels souhaitant optimiser la transmission du signal et minimiser les interférences. Cette analyse complète se penche sur les trois principaux types de câbles coaxiaux , explorant leur construction, leurs applications et les principes sous-jacents qui régissent leurs performances.
L'évolution des câbles coaxiaux remonte aux travaux pionniers d'Oliver Heaviside en 1880. Le brevet britannique de Heaviside décrivait l'utilisation d'une conception coaxiale pour éliminer les interférences de signaux entre câbles parallèles, une avancée significative en génie électrique. Ses idées ont jeté les bases des lignes de transmission modernes, permettant une communication efficace et fiable sur de longues distances. Les premières applications pratiques des câbles coaxiaux sont apparues avec les premiers câbles télégraphiques transatlantiques, démontrant leur capacité à transporter des signaux avec une perte minimale.
Au cœur de la technologie des câbles coaxiaux se trouve le principe du confinement des champs électromagnétiques dans la structure du câble. Le conducteur interne transporte le signal, tandis que le conducteur externe, ou blindage, sert de référence à la terre et de barrière contre les interférences électromagnétiques externes. L'isolant diélectrique entre ces conducteurs maintient un espacement constant et détermine l'impédance caractéristique du câble. Cette conception garantit une transmission efficace du signal avec une faible atténuation.
Comprendre les propriétés électriques des câbles coaxiaux est crucial pour sélectionner le type approprié pour des applications spécifiques. Les paramètres clés comprennent :
Impédance caractéristique (Z 0) : dictée par le rapport entre les diamètres des conducteurs intérieur et extérieur et la constante diélectrique de l'isolant. Les impédances courantes sont 50 Ω et 75 Ω.
Atténuation : Perte de puissance du signal mesurée en décibels par unité de longueur, influencée par la résistance du conducteur et les pertes diélectriques.
Gestion de la tension : Capacité de tension maximale déterminée par la rigidité diélectrique et les dimensions du câble.
Réponse en fréquence : Capacité à transmettre efficacement des signaux sur une gamme de fréquences sans perte ni distorsion significative.
Les câbles coaxiaux sont diversifiés en différents types pour répondre à des besoins et des environnements spécifiques. Les trois principaux types sont :
Câbles coaxiaux rigides
Câbles coaxiaux semi-rigides
Câbles coaxiaux flexibles
Les câbles coaxiaux rigides sont constitués de conducteurs internes et externes solides séparés par des disques isolants. Le conducteur extérieur est généralement un tube en cuivre lisse ou ondulé, offrant un excellent blindage et une perte de signal minimale. Ces câbles sont conçus pour les installations permanentes où la flexibilité n'est pas requise. Ils sont couramment utilisés dans les lignes de transmission de haute puissance, les alimentations d'antenne et les installations de diffusion.
Le conducteur interne est généralement une tige de cuivre massif, choisie pour sa haute conductivité. L'isolant diélectrique peut être de l'air avec des entretoises ou des matériaux solides comme le polyéthylène ou le téflon. La rigidité du conducteur externe garantit un espacement précis des conducteurs, essentiel pour maintenir une impédance caractéristique constante et minimiser les réflexions.
En raison de leur faible atténuation et de leurs capacités de gestion de puissance élevées, les câbles coaxiaux rigides sont idéaux pour transmettre des signaux dans des applications telles que :
Émetteurs de diffusion
Stations de base cellulaires
Systèmes de communication par satellite
Les câbles coaxiaux semi-rigides comportent un conducteur extérieur en métal solide, généralement en cuivre, avec un diélectrique en PTFE (téflon) et un conducteur intérieur solide. Ces câbles offrent un équilibre entre performances et flexibilité, permettant des performances précises et stables dans les applications haute fréquence jusqu'à 50 GHz.
La gaine extérieure en métal offre une efficacité de blindage supérieure, réduisant les interférences électromagnétiques et les fuites de signal. Le diélectrique PTFE garantit de faibles pertes et une stabilité thermique élevée, ce qui rend ces câbles adaptés aux environnements exigeants.
Les câbles coaxiaux semi-rigides sont couramment utilisés dans :
Systèmes militaires et aérospatiaux
Circuits micro-ondes
Équipement de test haute fréquence

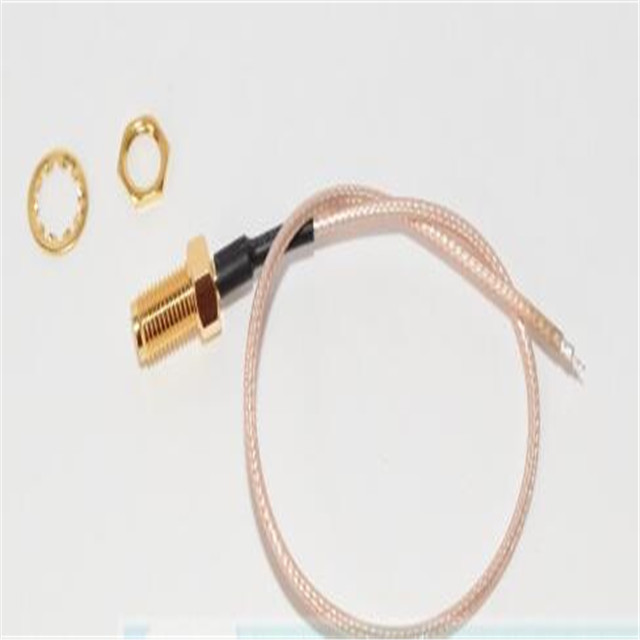

Les câbles coaxiaux flexibles se caractérisent par un blindage métallique tressé et des matériaux diélectriques flexibles. Le conducteur interne peut être solide ou toronné pour améliorer la flexibilité. Ces câbles sont répandus dans les applications nécessitant des mouvements ou des flexions fréquentes.
Le blindage tressé, généralement en cuivre ou en aluminium, permet au câble de se plier sans affecter de manière significative les propriétés électriques. Les matériaux diélectriques tels que la mousse de polyéthylène réduisent le poids du câble et améliorent sa flexibilité tout en conservant de faibles caractéristiques de perte.
Les câbles coaxiaux flexibles sont largement utilisés dans :
Electronique grand public (téléviseurs, magnétoscopes)
Réseaux de communication de données (câbles Ethernet)
Communication radio mobile
La comparaison des trois types de câbles coaxiaux implique l'analyse de leurs propriétés électriques et mécaniques afin de déterminer leur adéquation à des applications spécifiques.
Les câbles coaxiaux rigides présentent l'atténuation la plus faible en raison de leurs conducteurs solides et de leurs pertes diélectriques minimes. Les câbles semi-rigides offrent une atténuation légèrement plus élevée mais conservent d'excellentes performances aux hautes fréquences. Les câbles flexibles ont une atténuation plus élevée, ce qui les rend moins adaptés à la transmission haute fréquence sur de longues distances sans amplification.
| Type de câble | Atténuation (dB/100 m à 1 GHz) | Fréquence maximale (GHz) |
| Rigide | 5.0 | 10 |
| Semi-rigide | 6.5 | 50 |
| Flexible | 10.0 | 3 |
La capacité de gestion de la puissance est essentielle dans les applications à haute puissance. Les câbles rigides excellent en raison de leurs conducteurs de plus grande taille et de leur diélectrique à air, qui permet des tensions de crête plus élevées avant qu'un claquage diélectrique ne se produise. Les câbles semi-rigides ont une tenue en puissance modérée, tandis que les câbles flexibles sont limités en raison de la taille réduite des conducteurs et des diélectriques solides.
L'efficacité du blindage est essentielle pour éviter les fuites de signal et minimiser les interférences. Les câbles rigides et semi-rigides offrent un blindage supérieur grâce à leurs conducteurs extérieurs solides. Les câbles flexibles ont une efficacité de blindage inférieure en raison des lacunes dans le blindage tressé, bien que les conceptions à plusieurs couches (par exemple, les câbles à quadruple blindage) puissent améliorer les performances.
La sélection du câble coaxial approprié implique d'équilibrer les performances électriques avec les exigences mécaniques telles que la flexibilité, le poids et la résistance à l'environnement.
Les câbles utilisés en extérieur ou dans des environnements difficiles doivent résister à la lumière ultraviolette, à l'humidité et aux températures extrêmes. Les câbles rigides avec gaine de protection conviennent à de telles conditions. Les câbles flexibles conçus pour être enterrés comprennent des gels bloquant l'eau pour empêcher la pénétration de l'humidité.
Les applications nécessitant des mouvements fréquents, telles que la robotique ou les équipements portables, nécessitent des câbles flexibles. Le compromis est une atténuation plus élevée et une efficacité de blindage moindre. Comprendre les exigences mécaniques de l'application garantit la longévité et la fiabilité du câble.
L'innovation dans la conception des câbles coaxiaux continue de répondre aux besoins changeants des systèmes de communication haute fréquence.
La recherche sur les matériaux diélectriques avancés vise à réduire l'atténuation du signal. Les mousses diélectriques et les polymères techniques offrent des constantes diélectriques plus faibles, permettant aux câbles de fonctionner efficacement à des fréquences plus élevées avec des pertes réduites.
Un blindage amélioré, tel qu'un blindage double ou quadruple avec des combinaisons de feuille et de tresse, améliore la compatibilité électromagnétique (CEM). Ces avancées sont essentielles dans les environnements présentant des niveaux élevés d’interférences électromagnétiques, garantissant l’intégrité du signal.
Comprendre les trois principaux types de câbles coaxiaux (rigides, semi-rigides et flexibles) est essentiel pour les ingénieurs et techniciens impliqués dans la transmission du signal. Chaque type offre des avantages distincts et est adapté à des applications spécifiques. En sélectionnant le câble approprié en fonction des propriétés électriques, des conditions environnementales et des exigences mécaniques, les professionnels peuvent optimiser les performances et la fiabilité du système. Les progrès continus dans la technologie des câbles coaxiaux continuent de répondre à la demande toujours croissante de systèmes de communication à haut débit et haute fréquence.
Pour en savoir plus sur les applications et les capacités des différents câbles coaxiaux , la poursuite de la recherche et de l'exploration des technologies émergentes est encouragée.
1. Quelles sont les principales différences entre les câbles coaxiaux rigides, semi-rigides et flexibles ?
Les câbles coaxiaux rigides ont des conducteurs extérieurs solides et sont utilisés dans les installations fixes en raison de leur manque de flexibilité. Les câbles semi-rigides comportent une gaine extérieure en métal solide mais offrent une capacité de flexion limitée, adaptée aux applications précises. Les câbles flexibles ont des blindages tressés, permettant une flexibilité significative mais avec une perte de signal légèrement plus élevée et une efficacité de blindage inférieure.
2. Comment le matériau diélectrique affecte-t-il les performances du câble coaxial ?
Le matériau diélectrique a un impact sur la capacité, l'impédance caractéristique et l'atténuation du câble. Les matériaux ayant des constantes diélectriques plus faibles, tels que la mousse de polyéthylène, réduisent la perte de signal et permettent une transmission à plus haute fréquence. Le choix du diélectrique influence également la tenue en tension et les propriétés thermiques du câble.
3. Pourquoi l'efficacité du blindage est-elle importante dans les câbles coaxiaux ?
L'efficacité du blindage détermine la capacité d'un câble à empêcher les interférences électromagnétiques externes d'affecter le signal et à minimiser les fuites de signal. Une efficacité de blindage élevée est cruciale dans les environnements présentant un bruit électromagnétique important ou dans lesquels l'intégrité du signal est primordiale, comme dans les applications militaires ou aérospatiales.
4. Les câbles coaxiaux flexibles peuvent-ils être utilisés pour les applications haute fréquence ?
Les câbles coaxiaux flexibles sont généralement limités aux applications à basse fréquence en raison d'une atténuation plus élevée et d'une impédance caractéristique moins stable aux hautes fréquences. Pour les applications haute fréquence au-dessus de quelques GHz, les câbles coaxiaux semi-rigides ou rigides sont privilégiés en raison de leurs performances supérieures.
5. Comment les facteurs environnementaux influencent-ils le choix du câble coaxial ?
Les facteurs environnementaux tels que les températures extrêmes, l’humidité, l’exposition aux UV et les contraintes mécaniques peuvent dégrader les performances des câbles au fil du temps. La sélection de câbles dotés de gaines appropriées, de revêtements de protection et de matériaux résistants à ces facteurs garantit une fiabilité et des performances à long terme dans des environnements spécifiques.
6. Quel rôle joue l'impédance caractéristique dans les applications de câbles coaxiaux ?
L'impédance caractéristique est fondamentale pour l'adaptation d'impédance afin de minimiser les réflexions et de maximiser le transfert de puissance entre le câble et l'équipement connecté. Les valeurs d'impédance courantes sont de 50 Ω pour les applications RF et de 75 Ω pour la vidéo et la télévision par câble, choisies en fonction de l'optimisation de la gestion de la puissance et de l'atténuation du signal.
7. Les progrès de la technologie des câbles coaxiaux suivent-ils le rythme des demandes de communication modernes ?
Oui, les recherches en cours sur la science des matériaux et la conception des câbles continuent d'améliorer les performances des câbles coaxiaux. Des innovations telles que des diélectriques avancés, des techniques de blindage améliorées et des constructions spécialisées permettent aux câbles coaxiaux de répondre aux exigences croissantes de fréquences plus élevées, de débits de données plus élevés et d'intégrité améliorée du signal dans les systèmes de communication modernes.
