Les câbles coaxiaux constituent depuis des décennies un élément fondamental dans le domaine de l'électrotechnique et des télécommunications. Leur structure et leurs capacités uniques les ont rendus indispensables dans diverses applications nécessitant une transmission fiable et efficace de signaux électriques haute fréquence. Cet article explore les subtilités des câbles coaxiaux, explorant leur construction, leur fonctionnalité et les innombrables façons dont ils sont utilisés dans la technologie moderne. En comprenant les applications et les avantages des câbles coaxiaux, les professionnels et les passionnés peuvent apprécier leur importance dans des contextes historiques et contemporains.
L'un des aspects clés des câbles coaxiaux est leur capacité à minimiser les interférences électromagnétiques, garantissant ainsi l'intégrité du signal dans différents environnements. Cette caractéristique est particulièrement importante dans des applications telles que les réseaux Internet haut débit, la télévision par câble et la connexion d'émetteurs radio aux antennes. Pour ceux qui s'intéressent aux composants qui composent ces systèmes, la compréhension des câbles coaxiaux est essentielle.
Au cœur d'un câble coaxial se trouve une conception simple mais efficace. Il se compose d'un conducteur interne entouré d'un blindage conducteur concentrique, avec un matériau isolant diélectrique séparant les deux. Cette configuration permet au câble de transporter des signaux électriques haute fréquence avec des pertes minimales, car le champ électromagnétique est confiné entre le conducteur interne et le blindage externe. La gaine ou la veste extérieure offre une protection supplémentaire contre les facteurs environnementaux.
Le conducteur interne est généralement constitué de cuivre massif ou toronné, en fonction de la flexibilité et de la conductivité requises. Les conducteurs en cuivre massif offrent une résistance plus faible et sont idéaux pour les installations fixes, tandis que le cuivre toronné offre une plus grande flexibilité pour les applications où le câble doit se plier sans compromettre les performances. Dans certains cas, l'acier cuivré est utilisé pour combiner la résistance de l'acier avec la conductivité du cuivre, notamment dans les applications haute fréquence où l'effet de peau devient important.
Le matériau diélectrique entre le conducteur interne et le blindage externe joue un rôle crucial dans les performances du câble. Des matériaux tels que le polyéthylène solide (PE), la mousse de polyéthylène ou le polytétrafluoroéthylène (PTFE) sont couramment utilisés en raison de leurs propriétés électriques favorables et de leurs faibles caractéristiques de perte. Le choix du diélectrique affecte l'impédance caractéristique du câble, l'atténuation du signal et l'efficacité globale. Pour les applications hautes performances, les mousses diélectriques sont préférées car elles introduisent plus d'air dans l'isolation, réduisant ainsi la constante diélectrique effective et minimisant la perte de signal.
Le blindage extérieur est généralement composé de cuivre tressé, de feuille d'aluminium ou d'une combinaison des deux. Ce blindage sert à empêcher les interférences électromagnétiques (EMI) provenant de sources externes et contient le champ électromagnétique à l'intérieur du câble. Les câbles peuvent comporter des couches de blindage simples, doubles ou même quadruples pour améliorer leur résistance EMI. La qualité et la construction du blindage sont primordiales dans les applications où l'intégrité du signal est critique, comme dans les équipements de radiodiffusion et de mesure de précision.
La gaine extérieure protège le câble des dommages physiques, de la pénétration de l'humidité, des rayons ultraviolets et de l'exposition aux produits chimiques. Des matériaux comme le polychlorure de vinyle (PVC), le polyéthylène ou le caoutchouc thermoplastique sont couramment utilisés. La sélection dépend des conditions environnementales auxquelles le câble sera confronté. Par exemple, les câbles destinés à une utilisation en extérieur nécessitent des gaines résistantes aux rayons UV et aux températures extrêmes.
Les câbles coaxiaux fonctionnent sur la base des principes du confinement du champ électromagnétique et de la théorie des lignes de transmission. La conception coaxiale garantit que les champs électromagnétiques sont confinés dans le milieu diélectrique entre les conducteurs, réduisant ainsi les pertes par rayonnement et la susceptibilité aux interférences externes.
La structure coaxiale crée un effet d'auto-blindage où les champs magnétiques et électriques sont contenus dans la section transversale du câble. Ceci est obtenu grâce au fait que les courants sur le conducteur interne et le blindage sont de même ampleur mais circulent dans des directions opposées, ce qui entraîne l'annulation des champs externes. Cette propriété est essentielle dans les applications où l'intégrité du signal et une interférence minimale sont requises.
L'impédance caractéristique d'un câble coaxial est déterminée par les dimensions des conducteurs et la constante diélectrique du matériau isolant. C'est un paramètre vital qui affecte les réflexions du signal et l'efficacité de la transmission. Les impédances caractéristiques standard pour les câbles coaxiaux sont de 50 Ω et 75 Ω, choisies en fonction de l'équilibre optimal entre les capacités de gestion de la puissance et la perte de signal pour des applications spécifiques.
L'atténuation du signal dans les câbles coaxiaux est due aux pertes résistives dans les conducteurs et aux pertes diélectriques dans le matériau isolant. Ces pertes augmentent avec la fréquence, ce qui rend essentiel le choix de matériaux et de dimensions de câbles appropriés pour les applications haute fréquence. Des facteurs tels que l'effet cutané, où le courant alternatif a tendance à circuler près de la surface du conducteur à des fréquences plus élevées, contribuent également à l'atténuation.
Les câbles coaxiaux sont omniprésents dans diverses industries en raison de leur fiabilité et de leurs performances. Ils sont utilisés dans des scénarios allant de l’électronique grand public aux systèmes industriels complexes. Voici quelques-unes des principales applications :
Dans les télécommunications, les câbles coaxiaux sont utilisés pour transmettre des signaux haute fréquence pour les lignes téléphoniques principales et les connexions Internet haut débit. Ils fournissent la bande passante nécessaire à la transmission de données à haut débit et sont moins sensibles aux interférences que les câbles à paires torsadées non blindés. La capacité de transporter de grandes quantités de données sur des distances considérables les rend idéales pour les réseaux fédérateurs.
Les câbles coaxiaux sont le support standard pour distribuer les signaux de télévision par câble du fournisseur de services aux consommateurs. Ils prennent en charge une large gamme de fréquences, permettant plusieurs chaînes et services, notamment la télévision haute définition et l'accès Internet haut débit. L'efficacité du blindage garantit une transmission du signal de haute qualité avec un minimum d'interférences provenant de sources externes.
La connexion des émetteurs et récepteurs radio à leurs antennes implique souvent l'utilisation de câbles coaxiaux. Ils sont essentiels à la fois dans la radiodiffusion commerciale et dans les systèmes de communication personnels comme la radio amateur. Les câbles coaxiaux garantissent que l'énergie radiofréquence est transmise efficacement à l'antenne avec un minimum de perte et de réflexion, ce qui est crucial pour maintenir la force et la clarté du signal.
Dans les applications médicales, les câbles coaxiaux sont utilisés dans les équipements d'imagerie tels que les appareils d'IRM et d'échographie. Leur capacité à transporter des signaux haute fréquence sans perte significative les rend adaptés à la transmission d’images et de données détaillées. Dans les environnements industriels, les câbles coaxiaux sont utilisés dans les systèmes d'instrumentation et de contrôle où l'intégrité du signal est primordiale.
L'utilisation continue des câbles coaxiaux dans la technologie moderne témoigne de leurs nombreux avantages. Ces avantages comprennent :
Les câbles coaxiaux peuvent prendre en charge une large gamme de fréquences, ce qui les rend adaptés aux applications nécessitant la transmission de grandes quantités de données. Cette capacité est essentielle pour des services tels que l’Internet haut débit et le streaming vidéo haute définition, pour lesquels le débit de données est un facteur critique.
Le blindage assuré par les câbles coaxiaux protège efficacement le signal transmis des interférences électromagnétiques externes. Cette immunité garantit l'intégrité du signal dans les environnements présentant des niveaux élevés de bruit électrique, tels que les installations industrielles ou les zones urbaines densément peuplées.
Les câbles coaxiaux sont robustes et peuvent résister aux contraintes physiques, à l'exposition environnementale et aux interférences électriques. Leurs matériaux de construction et leur conception contribuent à une longue durée de vie, réduisant ainsi les coûts de maintenance et les temps d'arrêt dans les applications critiques.

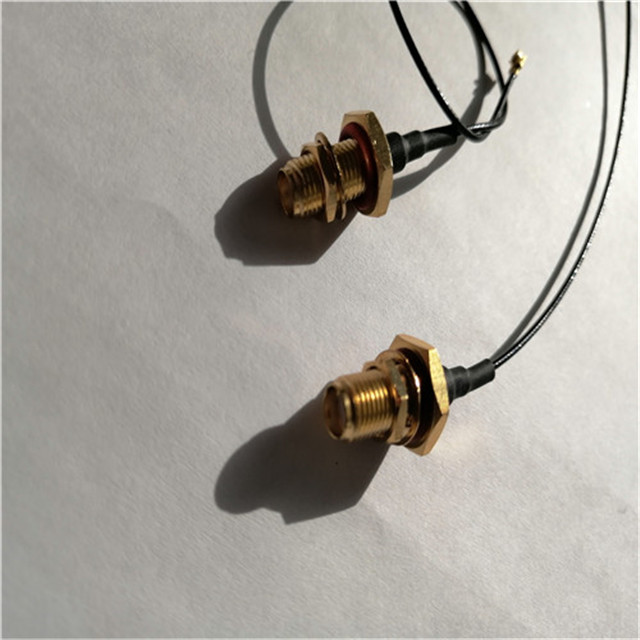

Avec une variété de connecteurs et d'accessoires disponibles, les câbles coaxiaux sont relativement faciles à installer et à intégrer dans les systèmes existants. Cette commodité est particulièrement avantageuse dans les applications grand public et dans les situations où un déploiement rapide est nécessaire.
Malgré leurs avantages, les câbles coaxiaux présentent également certains défis qui doivent être relevés pour garantir des performances optimales.
À mesure que la fréquence du signal augmente, l’atténuation devient plus importante, limitant ainsi la distance de transmission effective. Pour atténuer ce problème, des amplificateurs ou des répéteurs sont souvent utilisés dans les applications longue distance pour augmenter la force du signal et maintenir la qualité.
Les câbles coaxiaux peuvent être moins flexibles que d'autres types de câblage, tels que les câbles à paires torsadées. Cette rigidité peut poser des problèmes lors de l'installation dans des espaces complexes ou contraints. De plus, la taille et le poids du câble peuvent être des facteurs déterminants dans les déploiements à grande échelle.
Même si les câbles coaxiaux sont généralement rentables, les dépenses associées à des matériaux de qualité supérieure et à des conceptions de blindage complexes peuvent augmenter. Il est essentiel de trouver un équilibre entre les exigences de performances et les contraintes budgétaires lors de la sélection du type de câble approprié pour une application spécifique.
L'évolution continue de la technologie continue de façonner le rôle des câbles coaxiaux dans les systèmes modernes. Les progrès dans la science des matériaux et les techniques de fabrication promettent des améliorations des performances des câbles, notamment une atténuation réduite et une flexibilité améliorée.
Alors que les câbles à fibres optiques offrent une bande passante supérieure et une perte de signal moindre sur de longues distances, les câbles coaxiaux restent pertinents en raison de leur compatibilité avec l'infrastructure et les équipements existants. Les systèmes hybrides intégrant à la fois les technologies coaxiales et fibre optique peuvent exploiter les atouts de chaque support, offrant ainsi des solutions rentables pour des réseaux hautes performances.
La recherche sur de nouveaux matériaux diélectriques et techniques de blindage vise à réduire la perte de signal et à améliorer la résistance aux interférences électromagnétiques. Des innovations telles que les matériaux supraconducteurs et les composants basés sur la nanotechnologie pourraient conduire à des progrès significatifs dans les capacités des câbles coaxiaux.
Les câbles coaxiaux ont joué un rôle essentiel dans l'avancement de l'ingénierie électrique et des télécommunications. Leur capacité unique à transmettre des signaux haute fréquence avec un minimum de pertes et d’interférences en a fait la pierre angulaire de nombreuses applications. Des télécommunications et de la radiodiffusion aux instruments médicaux, la polyvalence et la fiabilité des câbles coaxiaux sont évidentes. À mesure que la technologie progresse, les câbles coaxiaux continueront de s'adapter et de s'intégrer aux systèmes émergents, conservant ainsi leur pertinence dans un paysage technologique en constante évolution. Comprendre les principes, les applications et les développements potentiels des câbles coaxiaux est essentiel pour les professionnels travaillant dans des domaines qui reposent sur une transmission de signal efficace et fiable.
Pour une compréhension plus approfondie des composants impliqués dans ces systèmes, l'exploration des câbles coaxiaux fournit des informations précieuses sur leur construction et leurs applications.
Un câble coaxial se compose d'un conducteur interne, d'une couche isolante diélectrique, d'un blindage conducteur externe et d'une gaine extérieure de protection. Le conducteur interne transporte le signal, le diélectrique l'isole du blindage externe, ce qui empêche les interférences électromagnétiques, et la gaine externe protège le câble des facteurs environnementaux.
L'impédance caractéristique est cruciale car elle affecte la transmission des signaux le long du câble. Faire correspondre l'impédance du câble avec l'équipement connecté minimise les réflexions et les pertes de signal, garantissant ainsi une communication efficace et fiable. Les impédances caractéristiques communes sont 50 Ω et 75 Ω.
Le matériau diélectrique influence la capacité, l'impédance caractéristique et l'atténuation du signal du câble. Les matériaux ayant des constantes diélectriques plus faibles, tels que la mousse de polyéthylène, réduisent la perte de signal et permettent une transmission à plus haute fréquence. Le diélectrique détermine également le facteur de vitesse, affectant la vitesse à laquelle les signaux se propagent dans le câble.
Les câbles coaxiaux sont préférés dans les applications nécessitant une transmission de signaux haute fréquence avec un minimum d'interférences et de pertes. Il s'agit notamment des télécommunications, de la télévision par câble, des connexions radiofréquences et de certains équipements médicaux et industriels. Leur efficacité de blindage et leurs capacités de bande passante les rendent adaptés à ces applications exigeantes.
Les limites des câbles coaxiaux incluent l'atténuation du signal sur de longues distances, une flexibilité réduite par rapport à d'autres types de câbles et des coûts potentiellement plus élevés pour les câbles dotés de matériaux avancés ou d'un blindage complexe. De plus, l'installation peut être plus difficile dans des espaces confinés en raison de la rigidité et de la taille du câble.
Les progrès technologiques conduisent à des matériaux et des conceptions améliorés qui améliorent les performances des câbles coaxiaux. Les développements dans les matériaux diélectriques, les techniques de blindage et l'intégration avec la fibre optique élargissent leurs capacités. De telles innovations pourraient aboutir à des câbles coaxiaux prenant en charge des fréquences plus élevées, offrant une plus grande flexibilité et réduisant la perte de signal.
Oui, les câbles coaxiaux peuvent être intégrés aux systèmes de fibre optique pour créer des réseaux hybrides. Cette intégration permet d'utiliser l'infrastructure coaxiale existante tout en bénéficiant des caractéristiques de bande passante élevée et de faibles pertes de la fibre optique. Les systèmes hybrides peuvent fournir des solutions rentables qui capitalisent sur les atouts des deux supports de transmission.
