Français
GL-DY231
Asialeren
8517710000
100 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |

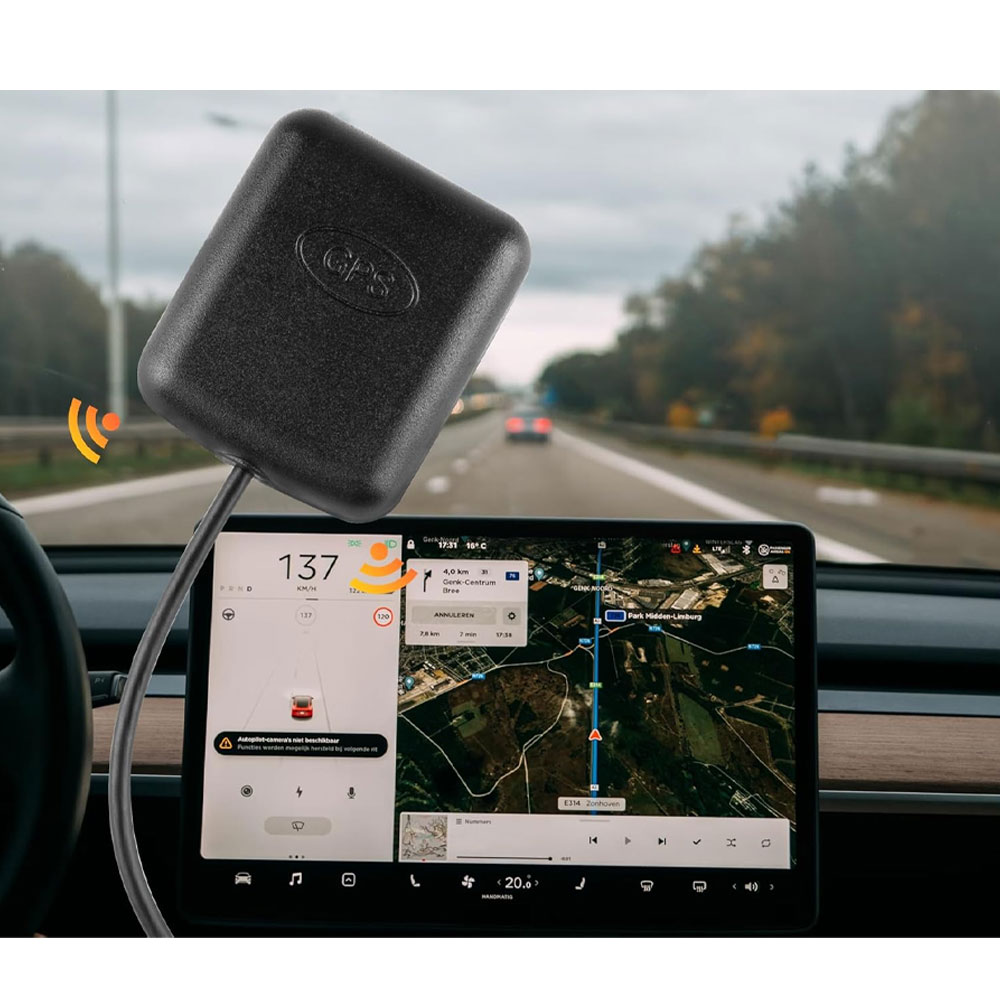

Antenne GPS/Glonass
Article | Caractéristiques | |
Antenne | Fréquence | GPS L1/L2 GLONASS G1/G2/G3 BOUSSOLE B1/B2/B3 Galilée E1/L1/E2/E5b |
Polarisation | RHCP | |
Rapport axial (min) | ≤3dB | |
VSWR | ≤2,0 | |
Gain maximal | ≥2dBi | |
Impédance | 50Ω | |
Angle de couverture horizontal | 360° | |
LNA | Gagner | 28 ± 2 dB |
Chiffre de bruit | ≤1,5dB | |
Fluctuation de la bande passante | ±1,5dB | |
Tension d'alimentation | 3 ~ 12 V CC | |
Consommation actuelle | ≤50mA | |
VSWR | ≤2,0 | |
Mécanique | Connecteur | SMA ou autres |
Câble | RG174 ou autres | |
Méthode de montage | Aimant/Adhésif | |
Environnemental | Température de fonctionnement | -40 ℃ ~ + 85 ℃ |
Humidité relative | Jusqu'à 95% | |
Protection contre la pénétration | IP66 | |
Vibration | 10 à 55 Hz avec une amplitude de 1,5 mm 2 heures | |
Respectueux de l'environnement | Conforme ROHS | |
Présentation du produit
1. Couverture pleine bande
Prend en charge 7 principaux systèmes satellites (GPS L1/L2, GLONASS G1/G2/G3, Beidou B1/B2/B3, Galileo), permettant un positionnement global transparent, adapté aux appareils de n'importe quelle région.
2. Module LNA haute sensibilité
Amplificateur à faible bruit intégré à gain de 28 dB, facteur de bruit ≤ 1,5 dB, réception de signal stable dans les zones de signal faible (tunnels/canyons urbains).
3. Protection de l'environnement de qualité industrielle
Fonctionnement sur une large plage de température de -40 ℃ ~ 85 ℃, IP66 étanche à l'eau et à la poussière, test de vibration de 55 Hz (amplitude de 1,5 mm/2 heures), adapté aux scènes difficiles telles que les machines d'ingénierie/navires.
4. Qualité du signal précise
Conception de polarisation circulaire RHCP à rapport axial ≤ 3 dB, rapport d'onde stationnaire de tension ≤ 2,0, supprime efficacement les interférences multivoies et améliore la précision de positionnement au niveau centimétrique.
5. Conception prête à installer
Double installation magnétique/adhésive, câble lumineux standard RG174 (connecteur SMA en option), alimentation large tension 3-12 V (≤ 50 mA), compatible avec les appareils de positionnement grand public.
Scénarios d'application
Système de navigation embarqué : équipement de gestion de flotte commerciale/suivi logistique
Agriculture de précision: instrument de conduite automatique/surveillance du sol pour machines agricoles
Levés et cartographie techniques : instrument de mesure RTK/équipement d'exploration géologique
Équipement maritime : système de navigation du navire/surveillance des bouées
Internet des objets industriel : positionnement de drones/grue portuaire intelligente
FAQ
Q : Est-il compatible avec le système Beidou-3 ?
R : Prend en charge la bande de fréquence complète Beidou B1/B2/B3, compatible avec le dernier signal Beidou-3.
Q : La base magnétique interférera-t-elle avec le signal ?
R : Il utilise des aimants en néodyme non ferromagnétiques et n’a aucun effet sur les performances de l’antenne après les tests.
Q : La longueur du câble peut-elle être personnalisée ?
R : Prend en charge la personnalisation des câbles RG174/RG316 (1 à 10 mètres), nécessitant des commandes groupées.
Q : Comment l'alimenter ? Avez-vous besoin d'un circuit supplémentaire ?
R : Alimentation directe 3-12 V CC (généralement 5 V/35 mA), module régulateur de tension intégré, aucun circuit externe requis.
Q : Peut-il être utilisé pour les drones ?
R : Poids net < 120 g, test de vibration de 55 Hz, spécialement conçu pour les drones.
Q : L’indice d’étanchéité est-il réel et efficace ?
R : certifié IP66 (forte résistance aux projections d'eau), pas de fissure lors du test à basse température de -40 ℃.
