Antenne à puce SMD 2,4 GHz à gain de 3,78 dBi GL-31H2450-S85

Différences entre produits similaires

Présentation du produit

1. Compatibilité double fonction : cette antenne à puce GL31H2450 – A27S est conçue pour les réseaux 2,4 G et la connectivité Bluetooth. Il permet aux appareils de communiquer de manière transparente sur les fréquences WiFi 2,4G tout en prenant également en charge les connexions Bluetooth, offrant des capacités sans fil polyvalentes dans un seul composant.

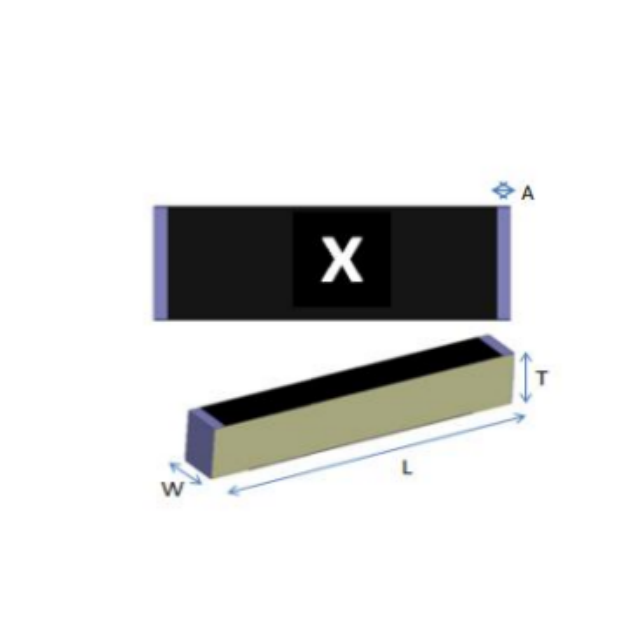

2. Taille compacte : avec des dimensions telles que L=3,2±0,20 mm, V1=1,6±0,20 mm et T=0,5±0,10 mm, il est extrêmement compact. Cela en fait un choix idéal pour les appareils électroniques à espace limité tels que les smartphones, les montres intelligentes et les petits appareils IoT, où chaque millimètre d'espace compte.

3. Bonnes caractéristiques électriques : Il a une fréquence centrale de 2 450 MHz, une bande passante de 90 MHz (min.) et un gain maximal de 3,78 dBi. Ces caractéristiques garantissent une transmission et une réception efficaces du signal, permettant des connexions sans fil solides et stables. La perte de réflexion de -9,6 dB (Max) indique également un transfert de puissance efficace, réduisant la réflexion du signal.

4. Large plage de températures de fonctionnement : fonctionnant de -40 à +85 °C, cette antenne peut fonctionner dans divers environnements. Qu'il s'agisse d'un environnement extérieur froid ou d'un environnement industriel chaud, l'antenne peut maintenir ses performances, ce qui la rend adaptée à une large gamme d'applications.

5. Soudure de haute qualité et durabilité : l'antenne a une bonne soudabilité et peut résister à une chaleur de soudure jusqu'à 260 °C pendant 10 secondes. Il réussit également plusieurs tests de fiabilité, tels que les tests de choc thermique, de résistance aux températures élevées et basses et à l'humidité. Cela signifie qu'il dispose d'une connexion durable et fiable au circuit imprimé et peut supporter des conditions difficiles pendant son utilisation.

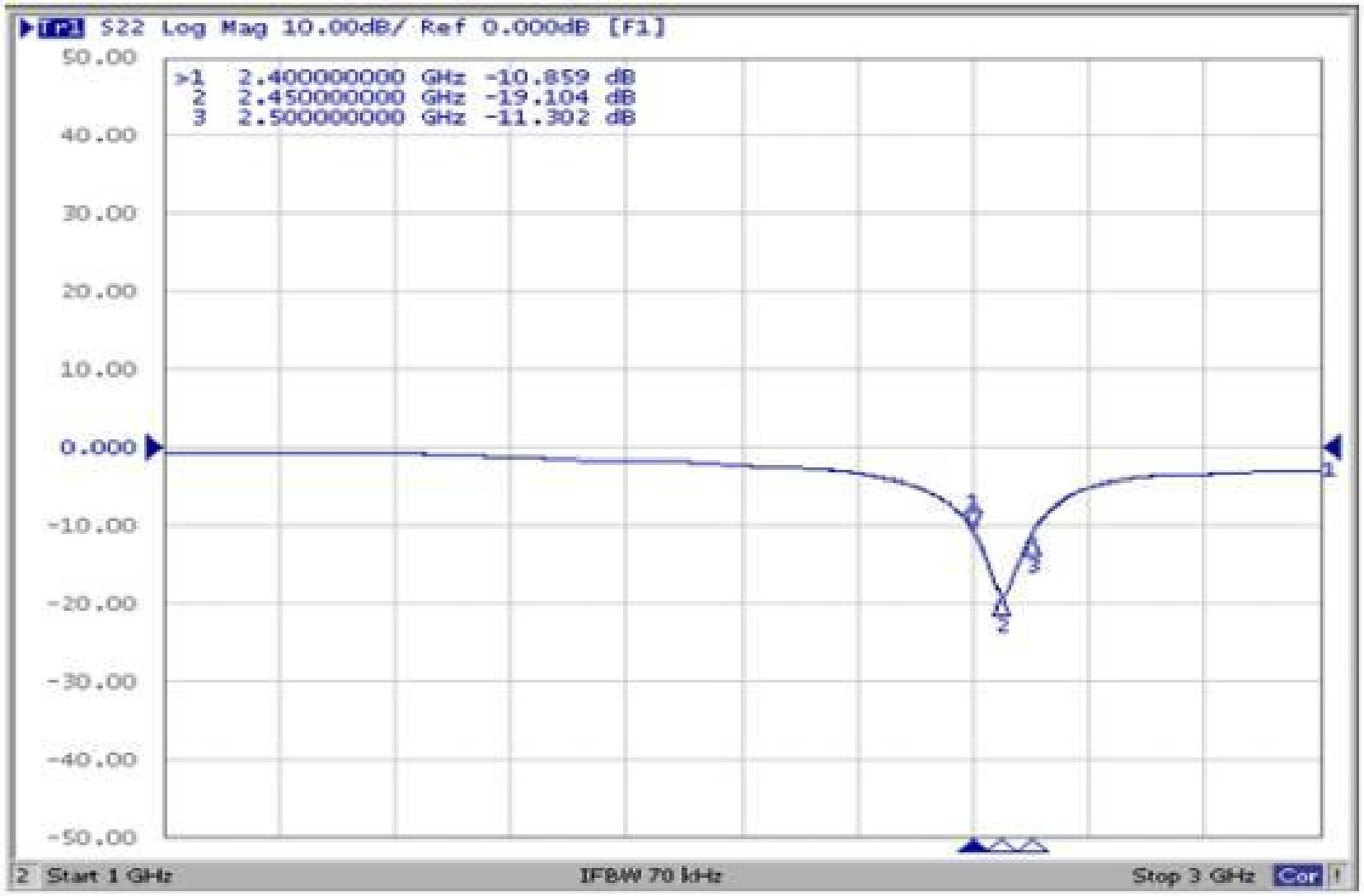

VSWR

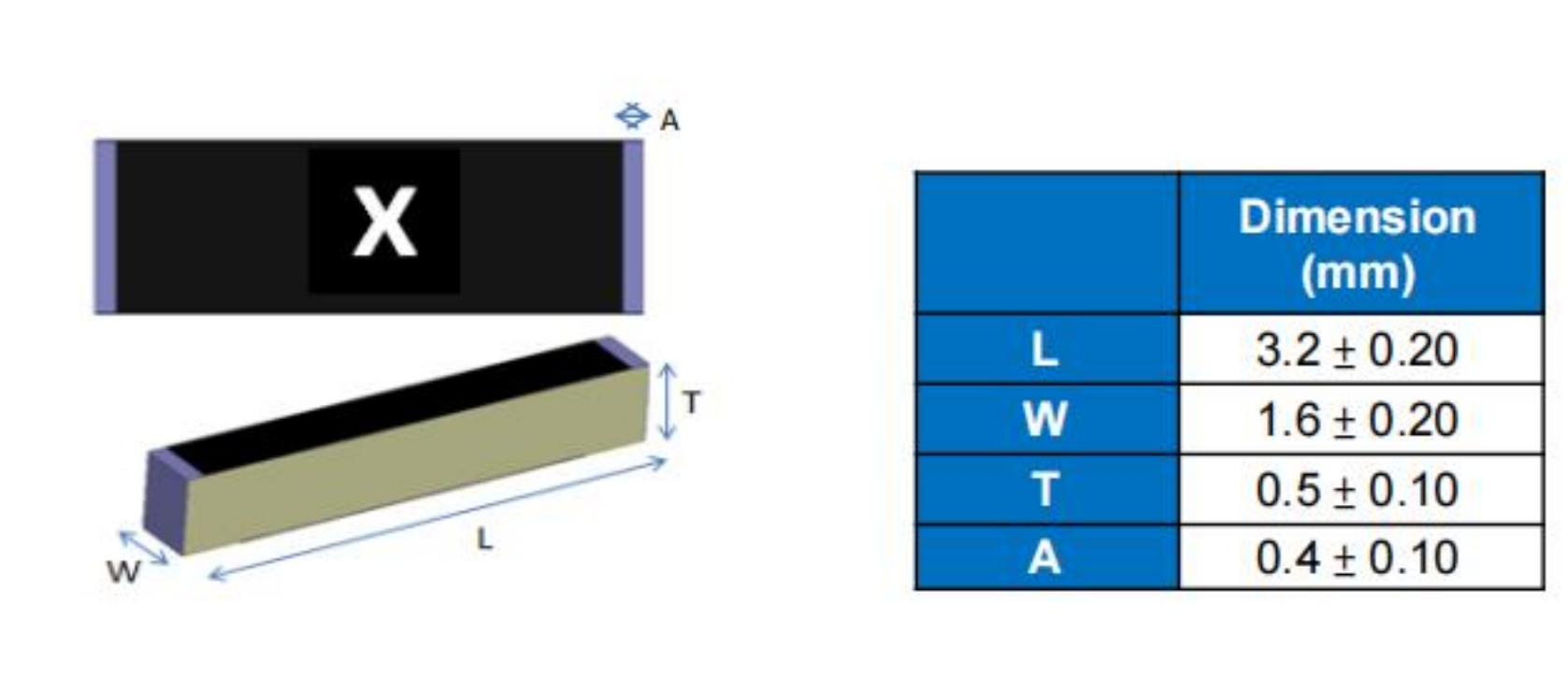

Dimensions

Scénarios d'application

• Capteurs IoT et appareils domestiques intelligents (par exemple, serrures intelligentes, thermostats).

• Technologie portable et équipement de surveillance médicale.

• Automatisation industrielle et systèmes de contrôle sans fil.

• Appareils électroniques grand public (par exemple, écouteurs Bluetooth, haut-parleurs sans fil).

• Modules de télématique automobile et de suivi GPS.

FAQ

Q : Quelles normes sans fil cette antenne prend-elle en charge ?
R : Il prend en charge le WiFi 2,4 GHz (802.11b/g/n) et le Bluetooth (BLE 5.0/4.2).

Q : Un circuit d’adaptation externe est-il requis ?
R : Oui, un circuit adapté est nécessaire en fonction de votre application spécifique (voir la conception de la carte d'évaluation).

Q : Quelles sont les dimensions de l’antenne ?
R : Taille compacte : 3,2 mm (L) x 1,6 mm (L) x 0,5 mm (H).

Q : Peut-il résister au soudage par refusion ?
R : Oui, il est conçu pour le brasage par refusion à 260°C pendant 10 secondes maximum.

Q : Quelle est la plage de température de fonctionnement ?
A : -40°C à +85°C, adapté à une utilisation industrielle et extérieure.

Q : Quel est le gain maximal à 2 450 MHz ?
R : 3,78 dBi, assurant une forte transmission du signal.

Q : Cette antenne est-elle conforme à RoHS ?
R : Oui, il répond aux normes environnementales RoHS.

Q : Comment l'antenne doit-elle être stockée avant l'installation ?
R : Conserver dans un environnement sec (-10 °C à 40 °C, 30 à 70 % d'humidité) et utiliser dans les 6 mois pour une soudabilité optimale.
