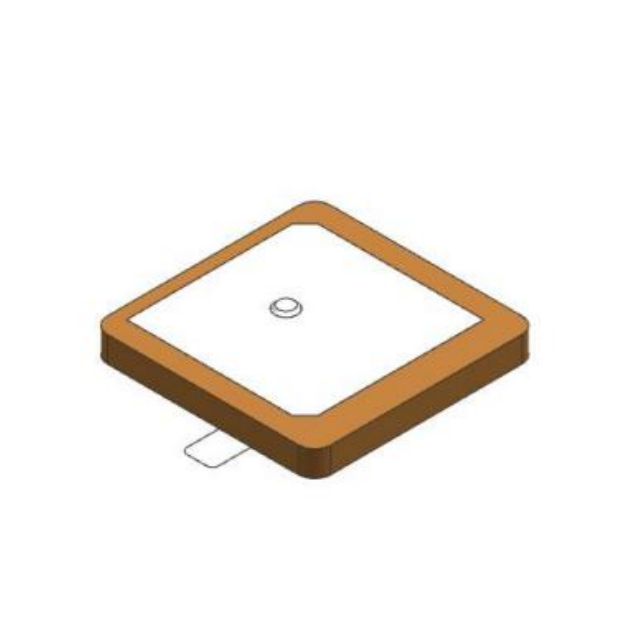

GL916R35
Asialeren
8517710000
100
Accepté
1000/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Caractéristiques de performances
Articles | Contenu |
Fréquence centrale MHz (avec du ruban adhésif sur un plan de sol de 70 carrés) | 916,0 ± 3 (Mhz) |
-10 dB de bande passante (MHz) min | 26 |
Perte de retour à Fc max | <-15dB |
VSWR (en PC)max | 2.0 |
Rapport axial (dB) | ≦3,0 |
Impédance Ω | 50 |
Modèle de polarisation | RHCP |
Coefficient de température de fréquence | 20 ppm/deg.℃ maximum |
permittivité | 37 |

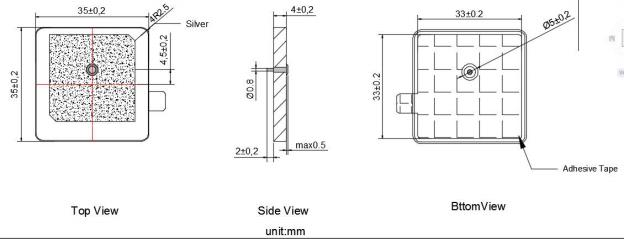

Dimensions
Différences entre des antennes similaires
Réf. | GL916R35 | GL900A | GLR915 |
Fréquence | 916MHz | 906-960MHz | 915MHz |
VSWR | 2.0 | 1.5 | 2.0 |

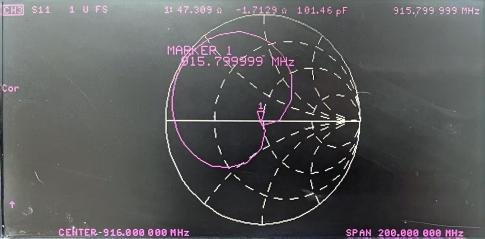

Tableau de Smith mesuré
Perte de retour

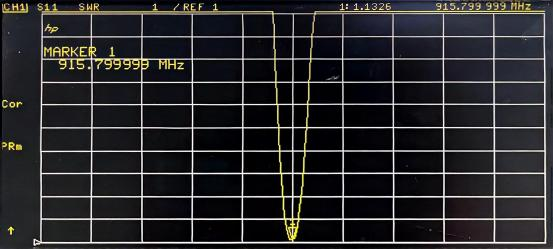

VSWR
Présentation du produit
Fréquence centrale stable : le GL916R35 fonctionne à une fréquence centrale de 916,0 ± 3 MHz, garantissant une transmission et une réception cohérentes du signal dans une plage de fréquences étroite. Cette stabilité est cruciale pour les applications qui nécessitent un réglage précis de la fréquence, réduisant ainsi le risque d'interférence et de perte de signal.
Bande passante adéquate : avec une bande passante de -10 dB d'au moins 26 MHz, l'antenne peut couvrir une gamme de fréquences relativement large. Cela lui permet de prendre en charge plusieurs canaux ou flux de données, ce qui le rend adapté aux applications qui nécessitent une communication haute capacité, telles que les réseaux de capteurs sans fil avec plusieurs nœuds.
Faible perte de réflexion et VSWR : la perte de réflexion à la fréquence centrale est inférieure à -15 dB et le VSWR (Voltage Standing Wave Ratio) dans la bande passante est d'au plus 2,0. Ces valeurs indiquent un transfert de puissance efficace et une réflexion minimale du signal. Une faible perte de réflexion et un VSWR se traduisent par une meilleure qualité du signal et une communication plus fiable, garantissant que l'antenne peut transmettre et recevoir efficacement des signaux sans perte significative.
Polarisation circulaire à droite (RHCP) : Le GL916R35 est doté d'une polarisation RHCP. Ce type de polarisation offre plusieurs avantages, notamment une réduction des interférences des signaux multi-trajets et une meilleure pénétration du signal à travers les obstacles. Il est particulièrement utile dans les environnements électromagnétiques complexes, tels que les zones urbaines ou les espaces intérieurs comportant de nombreuses surfaces réfléchissantes.
Coefficient de température basse fréquence : avec un coefficient de température de fréquence de 20 ppm/deg.℃ max, le GL916R35 est moins affecté par les changements de température. Cela signifie que ses performances restent stables sur une large plage de températures, ce qui le rend adapté aux applications intérieures et extérieures, y compris aux environnements difficiles où les variations de température peuvent être importantes.
Scénarios d'application
Agriculture intelligente : assure une transmission fiable des données dans les capteurs de sol exposés à des conditions météorologiques variables.
IoT industriel : maintient la connectivité dans les systèmes d'automatisation d'usine avec le bruit électromagnétique.
Dispositifs médicaux : fournit des signaux stables pour les équipements de surveillance des patients sans fil.
Comptage des services publics : fournit une précision à long terme dans les compteurs d'eau/gaz intelligents.
FAQ
Q : Quelle est la bande passante de cette antenne ?
R : La bande passante de -10 dB est ≥ 26 MHz, prenant en charge les applications à large fréquence.
Q : Peut-il fonctionner dans des environnements à haute température ?
R : Oui, il est conçu pour une stabilité entre -40 °C et +85 °C.
Q : La polarisation RHCP est-elle réglable ?
R : Une polarisation personnalisée (par exemple, LHCP) est disponible sur demande.
Q : Comment la permittivité affecte-t-elle les performances ?
R : Le ε=37 élevé permet un dimensionnement compact tout en maintenant l’efficacité.
Q : Quelle est la valeur typique du VSWR ?
R : VSWR ≤ 2,0 dans la bande passante de fonctionnement garantit une perte de puissance minimale.
Q : Est-ce que cela nécessite un plan de masse ?
R : Un plan de masse de 70 x 70 mm est recommandé pour des performances optimales.
Q : Des échantillons sont-ils disponibles pour les tests ?
R : Oui, contactez le service commercial pour connaître la disponibilité des échantillons et les délais de livraison.
Q : Peut-il être personnalisé pour des fréquences spécifiques ?
R : Un réglage de fréquence personnalisé est possible ; Discutez des exigences avec notre équipe d’ingénierie.
