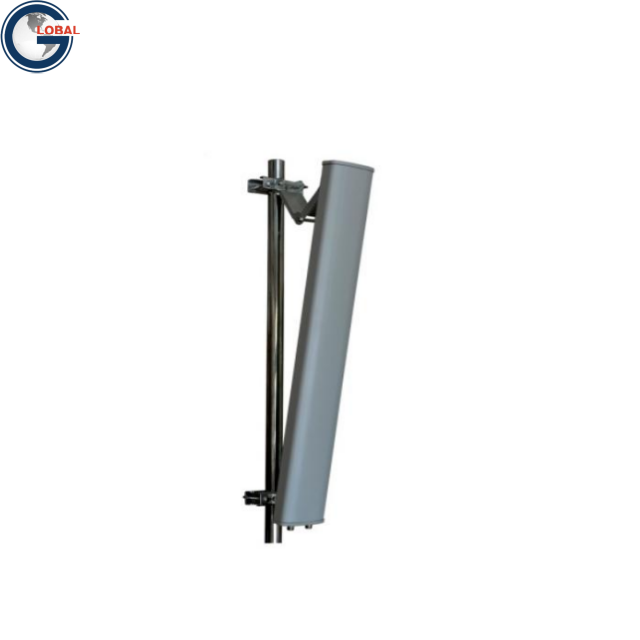

GL-DY2327S6517
Asialeren
8517710000
50 pièces
accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Spécifications électriques | |
Gamme de fréquences-MHz | 23h00-27h00 |
Polarisation | ±45° |
VSWR | ≤1,5 |
Gain-dBi | 17 |
Largeur du faisceau horizontal | 65° |
Largeur du faisceau vertical | 7,5° |
Rapport avant/arrière-dB | ≥25 |
Isolation entre ports-dB | ≥28 |
Impédance d'entrée-Ω | 50 |
Puissance d'entrée maximale-W | 100 |
Protection contre la foudre | Terre CC |
Spécifications mécaniques | |
Type de connecteur d'entrée | 2xN-K |
Emplacement du connecteur | Bas |
Dimensions-mm | 950×128×56 |
Taille d'emballage-mm | 1050×230×160 |
Poids de l'antenne - kg | 3.2 |
Matériau du radôme | PVC |
Couleur du radôme | Gris |
Inclinaison mécanique | 0～12° |
Température de fonctionnement | -40°C à +65°C |
Vitesse nominale du vent - m/s | 60 |
Matériel de montage -mm | ￠35～￠75 |
Comparaison de différenciation
| Dimensions de comparaison | GL-DY2327S6517 | GL-DY7027S6512 |
| Gamme de fréquences | 2300 - 2700 MHz | 698 - 960 MHz, 1 710 - 2 700 MHz |
| Gagner | 17dBi | 10-12dBi |
| Dimensions (mm) | 950×128×56 | 700×325×145 |
| Poids de l'antenne (kg) | 3.2 | 7.5 |
Présentation du produit
●Large gamme de fréquences et gain élevé : fonctionne à 2 300-2 700 MHz avec un gain de 17 dBi, idéal pour les systèmes 4G/LTE et la couverture sectorielle.
● Performances robustes : présente un faible VSWR (≤1,5), une isolation de port élevée (28 dB) et un rapport avant/arrière (25 dB) pour une transmission de signal stable.
● Construction durable : radôme UPVC, protection contre la foudre DC et conception compacte (950x128x56mm) garantissent la fiabilité dans les environnements difficiles (-40°C à +65°C).
● Installation facile : connecteurs 2xN-K montés en bas, réglage mécanique de l'inclinaison (0–12°) et compatibilité avec le matériel de montage c35–c75 mm.
● Gestion de puissance élevée : prend en charge jusqu'à 100 W de puissance d'entrée et résiste à des vitesses de vent de 60 m/s pour une durabilité en extérieur.
Scénarios d'application

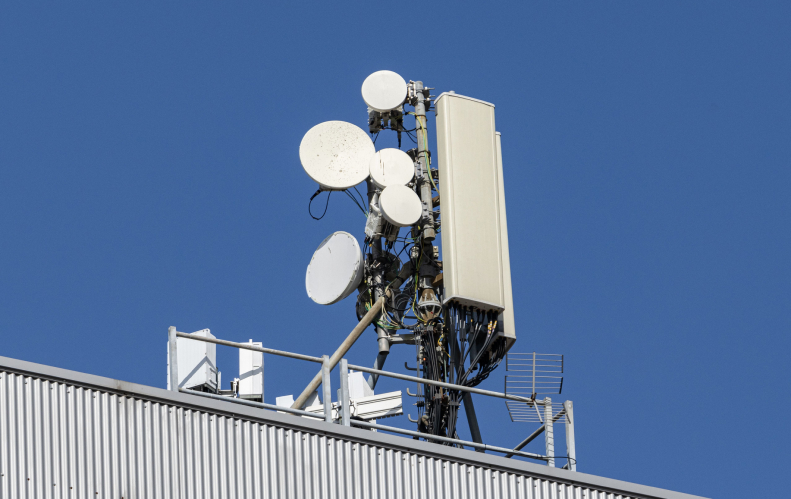

Déploiement de stations de base 5G/NR : compatible avec les bandes de fréquences n41/n258, adaptées à une couverture sectorielle dans les zones urbaines densément peuplées.
Accès sans fil fixe FWA : sert d'antenne de réception de terminal, offrant une connectivité hautement directionnelle.
Industrial IoT Hub : liaison de données pour les équipements distants dans les usines et les zones minières.
Système SCADA d'énergie éolienne/électrique : la résistance aux basses températures et la conception de protection contre la foudre s'adaptent à l'infrastructure énergétique.
FAQ
Q : Est-il compatible avec les réseaux 5G ?
R : Compatible avec la bande de fréquences 2 300-2 700 MHz (y compris les bandes 5G telles que n41/n258) et nécessite une utilisation avec un équipement 5G RRU.
Q : La mise à la terre est-elle requise ?
R : Obligatoire ! La conception de la mise à la terre CC et de la protection contre la foudre nécessite une connexion à un système de mise à la terre indépendant (résistance à la terre ≤ 5Ω).
Q : Type de connecteur d’entrée ?
R : Deux connecteurs femelles NK (vers le bas) sont standard. Des câbles d'alimentation avec des spécifications LMR-400 ou supérieures sont requis.
Q : Un kit d'installation est-il inclus ?
A : Prend en charge les poteaux cylindriques Ø35-75 mm (le kit de support de montage, modèle : MT-HK75, est requis séparément).
Q : Quel est le poids et les dimensions de l’antenne ?
A : 950 × 128 × 56 mm / 3,2 kg, dimensions de l'emballage d'expédition : 1050 × 230 × 160 mm.
Q : Que signifie un VSWR ≤ 1,5 ?
R : Un rapport d'onde stationnaire de tension ≤ 1,5 indique une excellente adaptation d'impédance entre l'antenne et le chargeur (50 Ω), avec une perte de retour d'énergie inférieure à 4 %.
