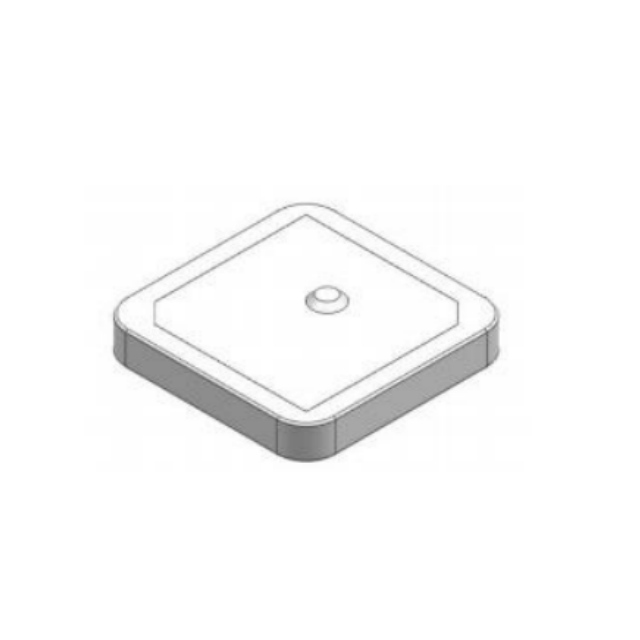

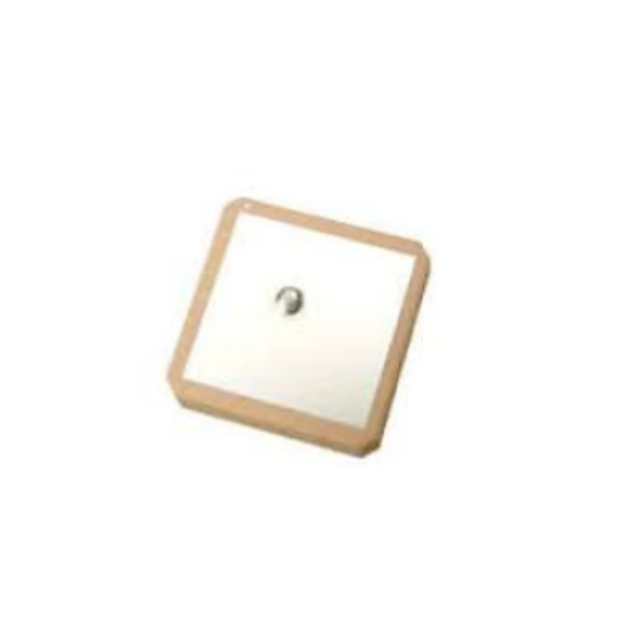

GL2450V3
Asialeren
8517710000
100 pièces
Accepté
10000 pièces/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Articles | Contenu |
Fréquence centrale MHz (sans ruban adhésif sur plan de masse 70×70mm) | 2450 ± 3,0 (Mhz) |
-10 dB de bande passante MHz min. | 60 |
Perte de réflexion à Fc max dB | <-15dB |
Type de gain (dBi) | ≧5,0 |
VSWR (en BW) max | 2.0 |
Impédance Ω | 50 |
Modèle de polarisation | RHCP |
permittivité | 8 |
Coefficient de température de fréquence | 20 ppm/deg.℃ maximum |
Différences entre produits similaires
Réf. | GL2450V3 | GL2450S25 | GL2450R25 |
Fréquence-Mhz | 2450±3.0 | 2450 ± 5,0 | 2450±3.0 |
Gain-dBi | 5 | 0 | 5 |
Dimension de l'antenne-mm | 25*25*4 | 25*25*4 | 25*25*4 |

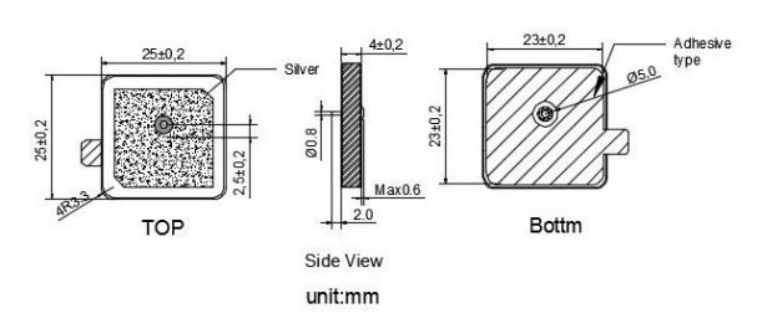

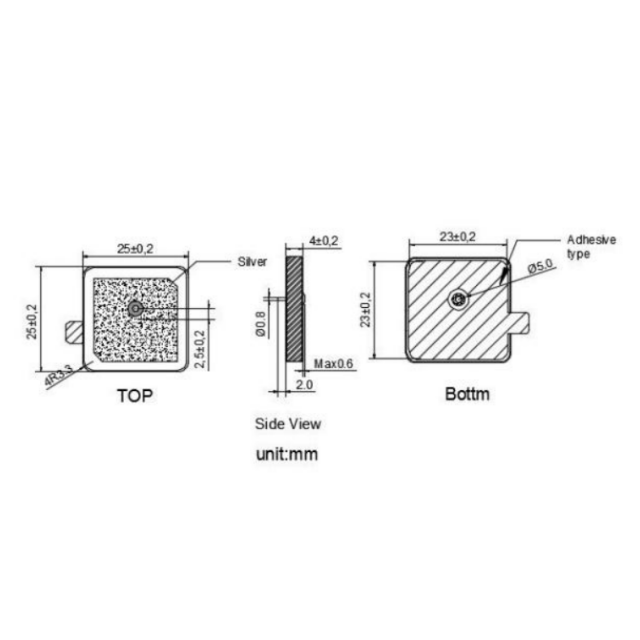

Dimensions

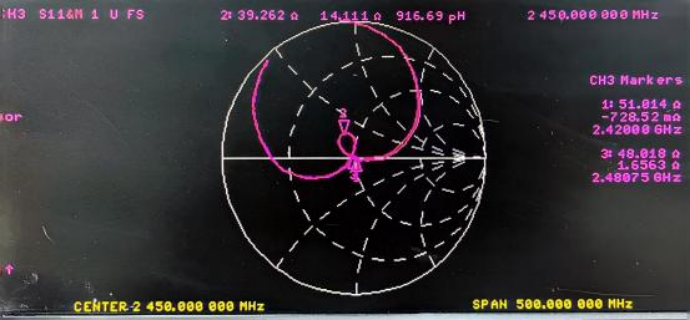

Caractéristique d'impédance
Perte de retour

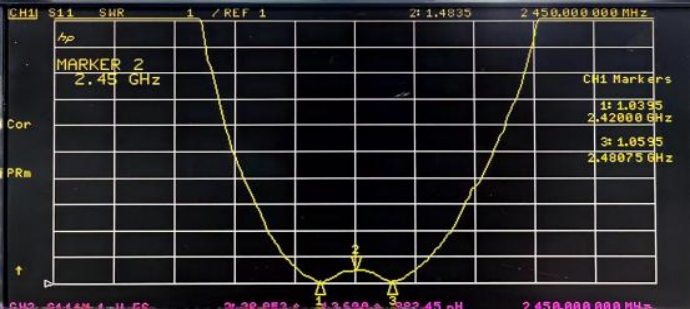

VSWR
Présentation du produit
Gain élevé pour un signal fort
Possède un gain typique de ≥5,0 dBi, garantissant une force de signal et une efficacité de transmission améliorées, idéal pour les applications nécessitant une connectivité sans fil fiable.
Performances de fréquence stables
Fonctionne à une fréquence centrale de 2 450 ± 3,0 MHz avec une bande passante minimale de -10 dB de 60 MHz, offrant des performances constantes sur toute la plage de travail.
Polarisation RHCP
Présente une polarisation circulaire droite (RHCP), qui réduit les interférences du signal et améliore la réception dans les environnements avec des réflexions, tels que les environnements urbains ou industriels.
Faible VSWR et perte de retour élevée
Avec un VSWR maximum de 2,0 dans la bande passante et une perte de retour à la fréquence centrale ≤-15 dB, il minimise la réflexion du signal, assurant un transfert de puissance efficace.
Stabilité de la température
A un coefficient de température de fréquence maximum de 20 ppm/℃, maintenant des performances stables même dans des conditions de température variables.
Scénarios d'application
Terminaux de paiement : connectivité stable dans les systèmes de point de vente portables
Capteurs d'usine intelligents : transmission de données fiable dans les environnements industriels riches en métaux
Appareils portables médicaux : liens sécurisés dans des moniteurs de santé compacts
Trackers logistiques : performances constantes dans la rotation des étiquettes RFID
Kiosques de vente au détail : fonctionnement résistant aux interférences dans des environnements à haute densité
Q : Quelle est la fréquence de fonctionnement exacte ?
R : 2 450 MHz ± 3 MHz lorsqu'il est installé sur un plan de masse de 70 x 70 mm.
Q : Comment cette antenne est-elle montée ?
R : Installation CMS à support adhésif.
Q : Quelle taille de plan de sol est requise ?
R : Des performances optimales nécessitent un plan de masse de 70 x 70 mm, comme testé.
Q : Quelle est la valeur du gain ?
R : Gain typique ≥5,0 dBi.
Q : Est-il résistant aux intempéries ?
R : La stabilité de la température (20 ppm/°C max) convient aux environnements industriels, mais le revêtement conforme est recommandé pour une utilisation en extérieur.
Q : Quelle est l'adaptation d'impédance ?
A : norme 50Ω, avec VSWR ≤2,0 dans la bande passante.
Q : Peut-il gérer des applications à mouvements élevés ?
R : Oui, la polarisation RHCP atténue la perte de signal liée à l'orientation.
