GL-DY3338V12013
Asialeren
8517710000
50 pièces
accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Spécifications électriques | |
Gamme de fréquences - MHz | 33h00-38h00 |
Polarisation | Verticale |
VSWR | ≤1,5 |
Gain-dBi | 13 |
Largeur du faisceau horizontal | 120° |
Largeur du faisceau vertical | 15° |
Rapport avant/arrière - dB | ≥20 |
Impédance d'entrée-Ω | 50 |
Puissance d'entrée maximale-W | 100 |
Protection contre la foudre | Terre CC |
Spécifications mécaniques | |
Type de connecteur d'entrée | NK |
Emplacement du connecteur | Bas |
Dimensions- mm | 350×128×56 |
Taille d'emballage-mm | 450×230×160 |
Poids de l'antenne-KGS | 1.3 |
Matériau du radôme | PVC |
Couleur du radôme | Gris |
Inclinaison mécanique | 0～15° |
Température de fonctionnement | -40°C à +65°C |
Vitesse nominale du vent - m/s | 60 |
Matériel de montage - mm | ￠35～￠75 |
Présentation du produit
1Gain élevé pour l'amplification du signal : avec un gain de 13 dBi, le GL-DY3338V12013 augmente efficacement les signaux de 3 300 à 3 800 MHz. Ce gain élevé permet la transmission du signal à longue portée, ce qui est crucial pour les réseaux 5G. Il aide les appareils 5G à recevoir un signal stable, améliorant ainsi les vitesses de transfert de données et la fiabilité du réseau.
2. Polarisation verticale pour réduire les interférences : la polarisation verticale de l'antenne réduit les interférences dans la communication 5G. Il s'aligne bien sur la polarisation de nombreuses stations de base et appareils 5G, améliorant ainsi le rapport signal/bruit. Cela se traduit par des signaux plus clairs et un transfert de données plus efficace, en particulier dans les zones à forte densité de signaux sans fil.
3. Compatibilité large bande : fonctionnant dans la plage de fréquences de 3 300 à 3 800 MHz, l'antenne est parfaitement adaptée aux systèmes 5G. Sa nature large bande garantit une compatibilité transparente avec diverses stations de base et appareils 5G. Qu'il s'agisse d'un téléphone mobile, d'un appareil domestique intelligent ou d'un équipement industriel, le GL-DY3338V12013 peut fournir une connectivité fiable au sein du réseau 5G.
4. Faible VSWR pour un transfert de puissance efficace : un VSWR ≤ 1,5 indique un transfert de puissance efficace. Un faible VSWR minimise la réflexion du signal, ce qui signifie qu'une plus grande partie de la puissance transmise est utilisée pour le rayonnement du signal. Cela améliore non seulement la force du signal, mais réduit également le gaspillage d’énergie, optimisant ainsi les performances du réseau 5G.
5. Structure durable et installation facile : fabriquée à partir d'un radôme UPVC solide, l'antenne peut résister à des conditions environnementales difficiles. Il peut fonctionner à des températures allant de -40°C à +65°C et supporter une vitesse de vent nominale de 60 m/s. Le connecteur N - K en bas et le matériel de montage disponible (35 ¢ - 75 ¢) facilitent l'installation. L'inclinaison mécanique de 0 à 15° permet un réglage facile pour optimiser la couverture du signal.
Scénarios d'application
○Déploiements urbains de petites cellules 5G.
○Couverture des zones rurales à densité modérée.
○Réseaux hybrides intérieur/extérieur (centres commerciaux, campus).
FAQ
Q : Le GL-DY3338V12013 est-il compatible avec tous les appareils 5G ?
R : Tant que l'appareil 5G fonctionne dans la plage de fréquences de 3 300 à 3 800 MHz et est conçu pour fonctionner avec des antennes ayant une impédance de 50 ohms et une polarisation verticale, le GL-DY3338V12013 devrait être compatible. Cependant, il est conseillé de vérifier les spécifications de l'appareil pour des performances optimales.
Q : Quel est l'impact du gain de 13 dBi sur les performances de l'antenne ?
R : Le gain de 13 dBi améliore considérablement la force du signal. Cela permet à l'antenne de transmettre et de recevoir des signaux sur de plus longues distances. Dans les zones avec des signaux faibles ou de nombreux obstacles, le gain de 13 dBi peut améliorer la qualité du signal, réduisant les pertes de signal et assurant une connexion 5G plus stable.
Q : Quelle est la signification de la polarisation verticale ?
R : La polarisation verticale aide à réduire les interférences dans la communication 5G. Il s’aligne sur la polarisation de nombreux composants 5G, améliorant ainsi le rapport signal/bruit. Cela conduit à des signaux plus clairs et à un transfert de données plus efficace, en particulier dans les environnements sans fil encombrés.
Q : L'antenne peut-elle être utilisée dans des conditions météorologiques extrêmes ?
R : Le GL-DY3338V12013 est conçu pour fonctionner dans une plage de températures de -40°C à +65°C et peut résister à une vitesse de vent de 60 m/s. Même s’il peut gérer la plupart des conditions météorologiques, des conditions météorologiques extrêmement extrêmes comme les ouragans ou le froid extrême peuvent néanmoins avoir un impact. Mais dans des conditions météorologiques extrêmes normales, dans sa plage nominale, il devrait fonctionner correctement.

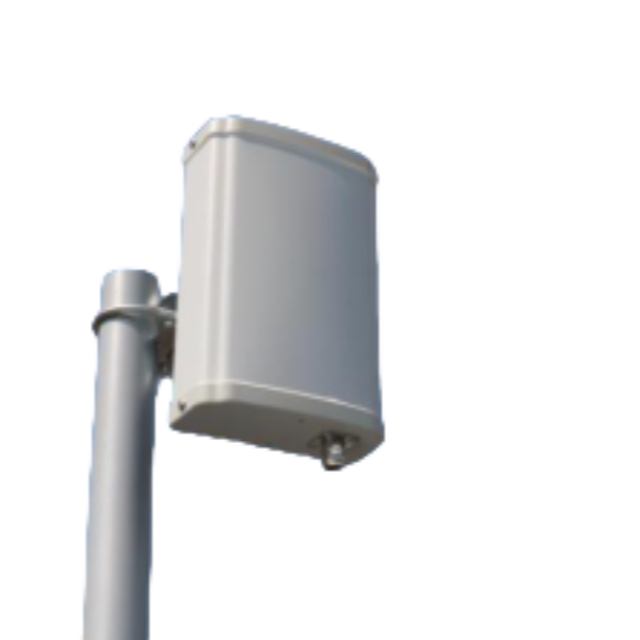

Q : Comment installer l'antenne GL-DY3338V12013 ?
R : Le GL-DY3338V12013 a un connecteur N-K en bas. Tout d’abord, sélectionnez un poteau approprié d’un diamètre compris entre 35 ¢ et 75 ¢. Ensuite, utilisez le matériel de montage fourni pour fixer l'antenne au poteau. Réglez l'inclinaison mécanique (0 - 15°) en fonction de la zone de couverture souhaitée. Enfin, connectez le connecteur N - K à la station de base ou à l'appareil 5G concerné, garantissant une connexion sécurisée pour une transmission optimale du signal.
Q : L'antenne peut-elle être utilisée pour les réseaux 4G ?
R : Le GL-DY3338V12013 est spécialement conçu pour les réseaux 5G fonctionnant dans la bande 3300 - 3800 MHz. Étant donné que les réseaux 4G utilisent des bandes de fréquences différentes, cette antenne peut ne pas être optimisée pour les performances 4G. Il est préférable d'utiliser des antennes spécialement conçues pour la 4G pour garantir des résultats optimaux.
