GL-DY7027S7
Asialeren
8517710000
50 pièces
accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Spécifications électriques | |||
Gamme de fréquences-MHz | 698-960 | 1710-2700 | |
Polarisation | ±45° | ||
VSWR | ≤2,0 | ≤1,5 | |
Gain-dBi | 6 | 8 | |
Largeur du faisceau horizontal | 90°-80° | 80°-70° | |
Largeur du faisceau vertical | 80°-70° | 65°-60° | |
Rapport avant/arrière | ≥10dB | ≥13dB | |
Isolation entre ports-dB | ≥23 | ||
Intermodulation IM3(2x33dBm)-dBc | ≤-140 | ||
Impédance d'entrée-Ω | 50 | ||
Puissance d'entrée maximale-W | 50 | ||
Protection contre la foudre | Terre CC | ||
Spécifications mécaniques | |||
Type de connecteur d'entrée | 2×NK | ||
Installation | Montage au mur | ||
Dimensions-mm | 308×190×80 | ||
Poids de l'antenne-KGS | 0.88 | ||
Matériau de l'élément rayonnant | IA | ||
Matériau du radôme | ABS | ||
Couleur du radôme | Blanc | ||
Température de fonctionnement | -40°C à +65°C | ||

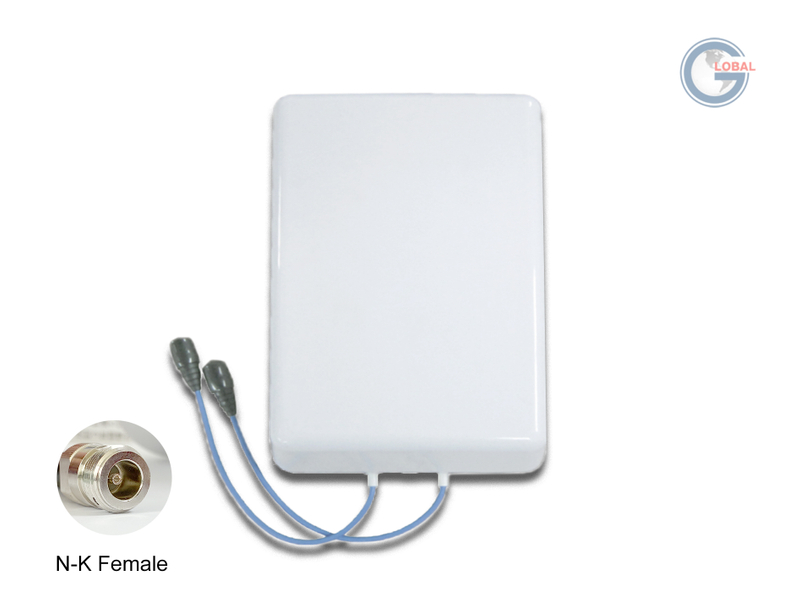

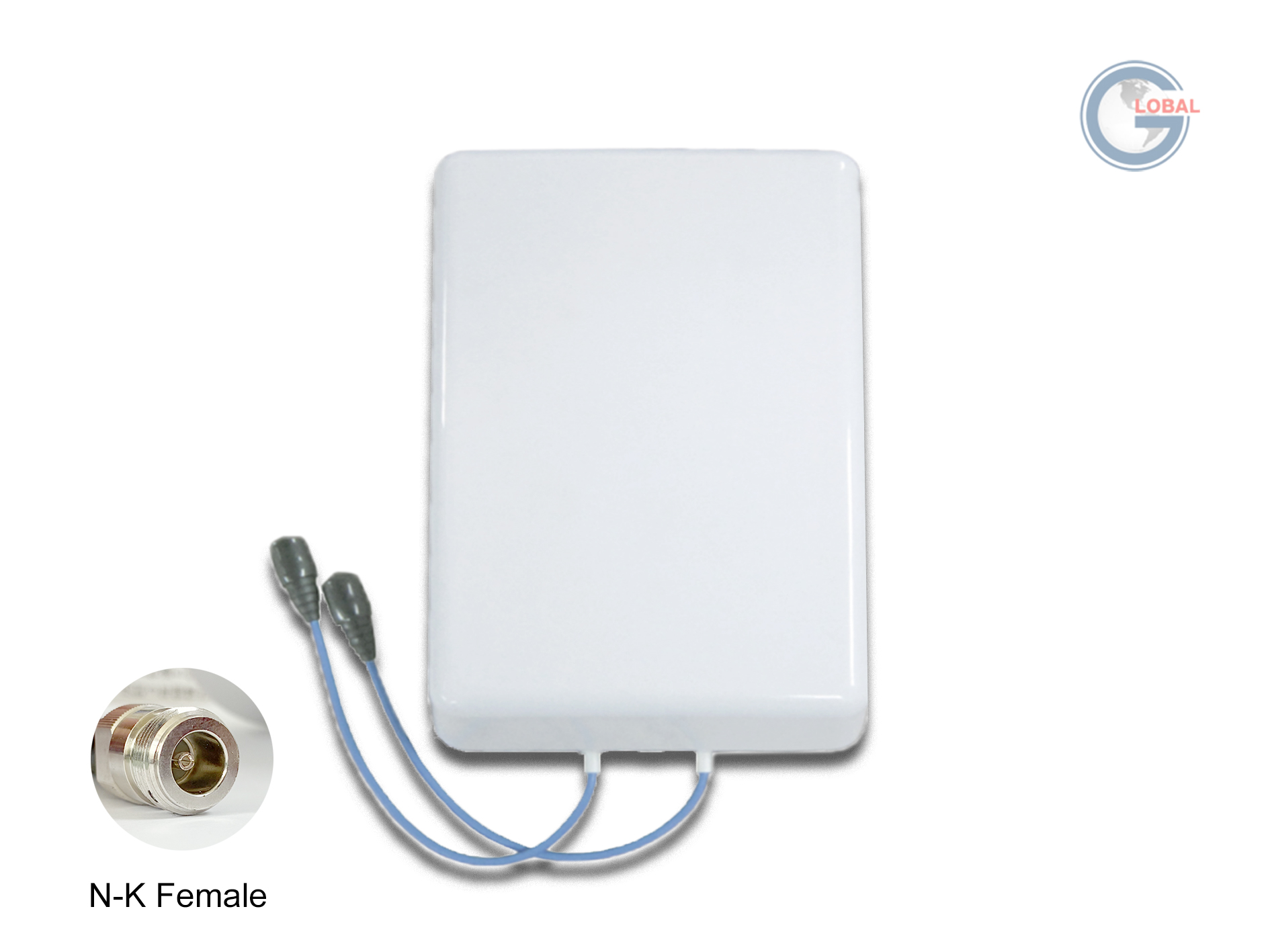

Présentation du produit
Couverture double bande : fonctionne sur 698-960 MHz et 1 710-2 700 MHz, idéal pour les systèmes de communication multistandards.
Gain de signal élevé : fournit 6 dBi (bande basse) et 8 dBi (bande haute) pour une couverture étendue dans les environnements intérieurs.
Conception durable résistante aux UV : le radôme ABS protège contre la dégradation des UV, garantissant une fiabilité à long terme.
Compact et léger : mesure 308 × 190 × 80 mm et ne pèse que 0,88 kg, simplifiant l'installation dans les espaces restreints.
Large température de fonctionnement : fonctionne de manière fiable de -40 °C à +65 °C, adapté aux climats rigoureux ou variables.
Scénarios d'application
Systèmes d'antennes distribuées intérieures (DAS) dans les bureaux, les hôpitaux ou les centres commerciaux.
Améliorer la couverture cellulaire et sans fil dans les grands bâtiments commerciaux.
Renforcement du signal pour les hubs IoT et les infrastructures de bâtiments intelligents.
Installations temporaires nécessitant des antennes légères et faciles à monter.
Installations industrielles nécessitant une communication stable dans des températures extrêmes.
FAQ
Q : Quelles bandes de fréquences cette antenne prend-elle en charge ?
R : Il couvre 698-960 MHz (bande basse) et 1710-2700 MHz (bande haute).
Q : Cette antenne est-elle adaptée à une utilisation en extérieur ?
R : Conçu pour une utilisation en intérieur ; le radôme résistant aux UV protège des rayons du soleil mais il n'est pas étanche.
Q : Quels connecteurs sont inclus ?
R : Doubles connecteurs NK pour une connectivité RF robuste.
Q : Quel est le gain de l’antenne ?
A : 6 dBi pour la bande basse et 8 dBi pour la bande haute.
Q : Comment est-il installé ?
R : Montage mural à l'aide de supports (matériel non inclus).
Q : Quelle est la puissance d’entrée maximale ?
R : 50 W par port, garantissant la compatibilité avec les émetteurs standards.
Q : Est-ce que cela nécessite une connexion à la terre ?
R : Oui, il comprend une protection contre la foudre au sol CC.
Q : Quels matériaux sont utilisés pour le radôme ?
R : Plastique ABS de haute qualité pour plus de durabilité et de résistance aux UV.
