GL65DP14-045AT0
Asialeren
8517710000
10 pièces
accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |

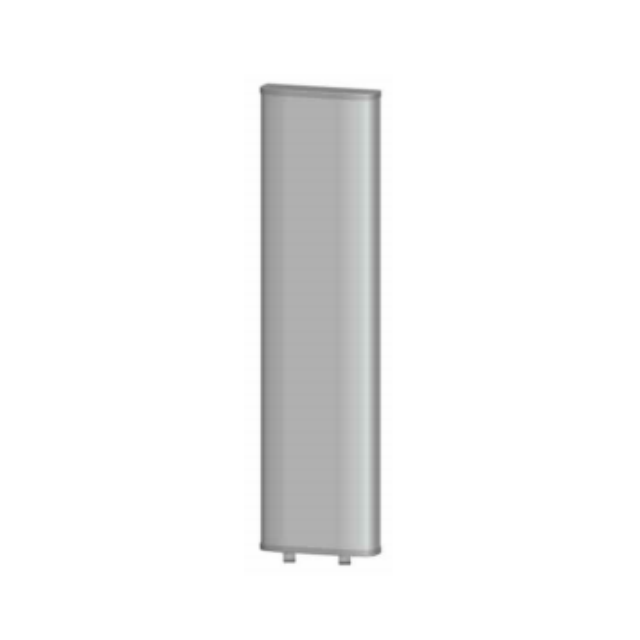

Article | Antenne panneau |
PN | GL65DP14-045AT0 |
Fréquence (Mhz) | 380-450/450-500 |
Bande passante (MHz) | 70/50 |
Gain(dBi) | 13/13,5 |
Descente électrique (°) | 0 |
Isolement (dB) | ≥25 |
Largeur de faisceau verticale (°) | 28 ± 2/26 ± 2 |
Largeur du faisceau horizontal (°) | 72 ± 5/68 ± 5 |
Rapport F/B (dB) | ≥23 |
VSWR | ≤1,5 |
Impédance nominale (Ω) | 50 |
Polarisation | ±45° |
Puissance maximale (W) | 400 |
Dimensions(mm) | 1600*450*145 |
Poids (kg) | 18 |
Connecteur | 2*7/16DIN Femelle |
Présentation du produit
Couverture de fréquence double bande : fonctionne de manière stable sur 380-450 MHz et 450-500 MHz pour des besoins de communication polyvalents.
Performances à gain élevé : offre une amplification fiable du signal avec un gain de 13 dBi/13,5 dBi pour une couverture étendue.
Forte capacité de gestion de la puissance : prend en charge une puissance d'entrée maximale de 400 W, s'adaptant aux scénarios de fonctionnement à forte demande.
Excellente qualité du signal : dispose d'un ROS ≤ 1,5 et d'une isolation ≥ 25 dB pour un transfert de puissance efficace et de faibles interférences.
Configuration de connecteur standardisée : équipé de connecteurs femelles 2*7/16 DIN pour une intégration système sécurisée et transparente.
Scénarios d'application
Réseaux de communication de sécurité publique : idéal pour les systèmes TETRA/PMR des services de police, d'incendie et d'urgence (380-500 MHz).
Systèmes de goulottes de services publics et de transport : adaptés aux chemins de fer, aux réseaux électriques et aux communications sur le terrain industriel.
Stations de base sans fil régionales : déployées comme antennes principales pour une couverture de zone spécialisée nécessitant une polarisation de ± 45°.
Accès sans fil fixe (FWA) dans les zones suburbaines/rurales : fournit une connectivité haut débit stable via des fréquences basse bande.
Infrastructure IoT industrielle (IIoT) : prend en charge la connectivité des appareils à longue portée dans les parcs industriels ou les installations à grande échelle.
FAQ
Q : Quelles bandes de fréquences cette antenne panneau prend-elle en charge ?
R : Il couvre deux bandes doubles : 380-450 MHz et 450-500 MHz.
Q : Quelle est la puissance maximale que cette antenne peut gérer ?
R : Il a une capacité de traitement de puissance maximale de 400 W pour un fonctionnement haute performance.
Q : Quel type de polarisation cette antenne adopte-t-elle ?
R : Il utilise une polarisation de ± 45°, optimisant la couverture du signal et la capacité anti-interférence.
Q : Combien de connecteurs cette antenne possède-t-elle et de quel type sont-ils ?
R : Il est équipé de connecteurs femelles 2*7/16 DIN pour une intégration fiable du système.
Q : Quels sont le VSWR et les indices d'isolation de cette antenne ?
R : Le VSWR est ≤1,5 et l'isolation est ≥25 dB, garantissant une transmission efficace du signal.
Q : Quelles sont les dimensions et le poids de cette antenne ?
R : Il mesure 1 600* 450* 145 mm et pèse 18 kg, conçu pour un déploiement extérieur durable.
