GL-DY3338V9016
Asialeren
8517710000
50 pièces
accepté
10000pc/jour
| Quantité: | |
|---|---|
Spécifications électriques | |
Gamme de fréquences - MHz | 33h00-38h00 |
Polarisation | Verticale |
VSWR | ≤1,5 |
Gain-dBi | 16 |
Largeur du faisceau horizontal | 90° |
Largeur du faisceau vertical | 7,5° |
Rapport avant/arrière - dB | ≥23 |
Impédance d'entrée-Ω | 50 |
Puissance d'entrée maximale-W | 100 |
Protection contre la foudre | Terre CC |
Spécifications mécaniques | |
Type de connecteur d'entrée | NK |
Emplacement du connecteur | Bas |
Dimensions- mm | 650×128×56 |
Taille d'emballage-mm | 750×230×160 |
Poids de l'antenne-KGS | 2.7 |
Matériau du radôme | PVC |
Couleur du radôme | Gris |
Inclinaison mécanique | 0～15° |
Température de fonctionnement | -40°C à +65°C |
Vitesse nominale du vent - m/s | 60 |
Matériel de montage - mm | ￠35～￠75 |

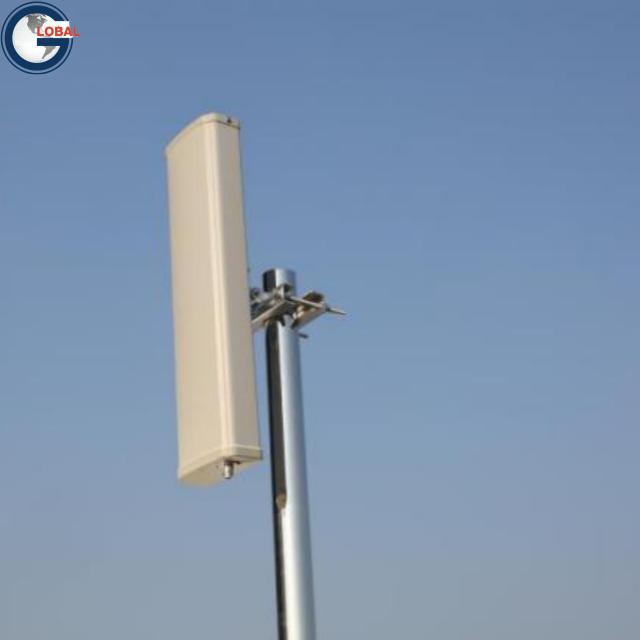

Présentation du produit
●Hautes performances dans la plage de fréquences : l'antenne panneau 3 300 - 3 800 MHz est conçue pour les systèmes de réseau 5G, fonctionnant dans une plage de fréquences spécifique et pertinente pour garantir une transmission efficace du signal.
●Bonnes caractéristiques de rayonnement : avec une polarisation verticale, une largeur de faisceau horizontal de 90° et une largeur de faisceau vertical de 7,5°, il offre une couverture de signal ciblée, adaptée aux applications de couverture sectorielle.
●Gain et bande passante élevés : il présente un gain élevé de 16 dBi et une bande passante appropriée, ce qui peut améliorer la force et la qualité du signal sur une certaine distance.
● Robuste et facile à installer : l'antenne a une structure solide, garantissant la durabilité, et son installation est simple, réduisant le temps et les efforts d'installation.
●Conception protectrice : équipé d'une protection contre la foudre à la terre CC, il peut résister aux surtensions électriques et présente une large plage de températures de fonctionnement de - 40 °C à + 65 °C, ce qui le rend adapté à diverses conditions environnementales.
| Caractéristique | GL-DY3338S9014 | GL-DY3338V9016 |
|---|---|---|
| Gagner | 14 dBi | 16 dBi (performances supérieures) |
| Largeur de faisceau verticale | 15° | 7,5° (mise au point plus étroite) |
| Type de connecteur | 2xN-K (connecteurs doubles) | 1xN-K (connecteur unique) |
| Dimensions | 360 × 128 × 60 mm (compacte) | 650 × 128 × 56 mm (plus grand) |
| Poids | 1,3 kg | 2,7 kg (plus lourd) |
| Plage d'inclinaison mécanique | 0–12° | 0–15° (meilleure possibilité de réglage) |
Choisissez GL-DY3338S9014 si :
Vous avez besoin de deux connecteurs NK pour les configurations de redondance ou multi-périphériques.
Une taille compacte (hauteur de 360 mm) et un poids plus léger (1,3 kg) sont essentiels pour les installations dans des espaces restreints.
Une largeur de faisceau verticale plus large (15°) permet une couverture verticale plus large.
Choisissez GL-DY3338V9016 si :
Un gain plus élevé (16 dBi) est requis pour la transmission de signaux longue distance.
Une largeur de faisceau verticale étroite (7,5°) est nécessaire pour une couverture ciblée et de haute précision.
Un réglage plus important de l'inclinaison (0 à 15°) est bénéfique pour optimiser l'alignement de l'angle.
Notes finales :
Pour les déploiements urbains avec des contraintes d'espace, le GL-DY3338S9014 offre de la flexibilité.
Pour les applications 5G rurales ou longue portée, le GL-DY3338V9016 offre un gain et une précision supérieurs.
Vérifiez les exigences du connecteur et l’environnement d’installation avant de finaliser.
Q : Quelle est la puissance d’entrée maximale que l’antenne panneau 3 300 - 3 800 MHz peut gérer ?
R : La puissance d’entrée maximale de l’antenne est de 100 W.
Q : Cette antenne peut-elle être utilisée dans d'autres systèmes de réseau que la 5G ?
R : Cette antenne est principalement conçue pour les systèmes de réseau 5G. Son utilisation dans d'autres systèmes peut ne pas permettre d'obtenir des performances optimales.
Q : Quelle est la fonction de la fonction de protection contre la foudre ?
R : La protection contre la foudre au sol CC peut empêcher l'antenne d'être endommagée par les surtensions électriques induites par la foudre, garantissant ainsi son fonctionnement normal.
Q : Comment installer l'antenne ?
R : L'antenne a une conception d'installation simple. Cependant, pour les étapes d'installation détaillées, il est recommandé de se référer au manuel du produit.
Q : Quel est le matériau du radôme ?
R : Le matériau du radôme est en UPVC, qui est durable et peut protéger les composants internes de l'antenne.
Q : Quelle est la signification du rapport avant-arrière de ≥23 dB ?
R : Un rapport avant-arrière plus élevé signifie moins de rayonnement de signal dans la direction arrière, réduisant ainsi les interférences et améliorant l'efficacité de la transmission du signal vers l'avant.
Q : Quel est le poids de l’emballage à des fins d’expédition ?
R : La taille de l'emballage est de 750 x 230 x 160 mm et le poids de l'antenne est de 2,7 kg, mais le poids exact de l'emballage peut varier en fonction des matériaux d'emballage utilisés.
