GL65DP15-042JS
Asialeren
8517710000
10 pièces
accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |

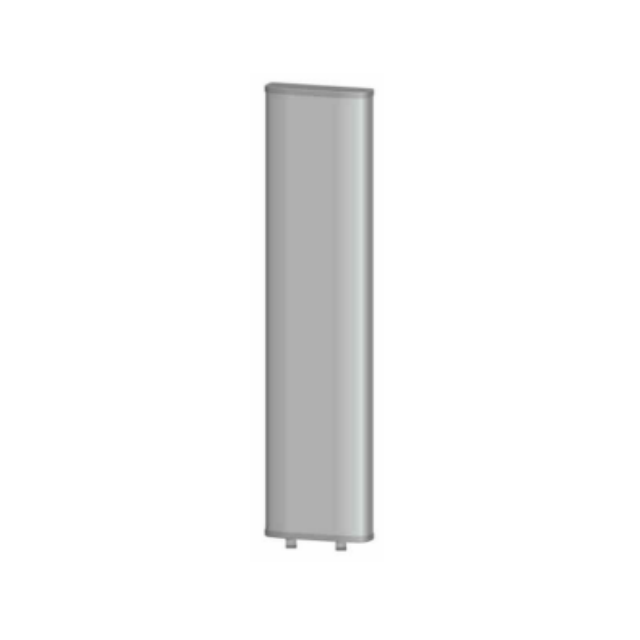

Article | Antenne panneau |
PN | GL65DP15-042JS |
Fréquence (Mhz) | 380-450/450-500 |
Bande passante (MHz) | 70/50 |
Gain(dBi) | 14/14,5 |
Descente électrique (°) | 0 |
Isolement (dB) | ≥25 |
Largeur de faisceau verticale (°) | 20 ± 2 / 18 ± 2 |
Largeur du faisceau horizontal (°) | 68 ± 5 / 65 ± 5 |
Rapport F/B (dB) | ≥25 |
VSWR | ≤1,5 |
Impédance nominale (Ω) | 50 |
Polarisation | ±45° |
Puissance maximale (W) | 500 |
Dimensions(mm) | 1980*500*128 |
Poids (kg) | 24.3 |
Connecteur | 2*7/16DIN Femelle |
Présentation du produit
Couverture double bande UHF/L-Band : fonctionne efficacement sur deux plages de fréquences distinctes : 380-450 MHz et 450-500 MHz.
Gain haute performance : fournit une excellente amplification du signal avec un gain élevé de 14 dBi ou 14,5 dBi.
Gestion de puissance robuste : Capable de gérer une puissance d’entrée maximale allant jusqu’à 500 W.
Faible VSWR et isolation élevée : assure un transfert de puissance efficace avec un VSWR <=1,5 et une forte séparation du signal avec une isolation >=25 dB.
Connectivité standardisée : comporte deux connecteurs femelles 7/16 DIN pour une intégration fiable du système.
Scénarios d'application
Sécurité publique et services d'urgence : Idéal pour une communication haute fiabilité dans 380 MHz TETRA et d'autres réseaux de radio mobile de sécurité publique (PMR).
Services publics et transports : Utilisé dans les systèmes de communication à ressources partagées spécialisés pour les entreprises de services publics, les chemins de fer et d'autres applications industrielles dans la gamme 380-500 MHz.
Infrastructure de station de base : déployée comme antenne principale pour les stations de base sans fil cellulaires ou régionales spécialisées nécessitant un gain élevé et une polarisation de +/-45 degrés.
Accès sans fil fixe (FWA) : convient pour fournir une connectivité haut débit stable dans les zones rurales en utilisant des fréquences basse bande.
Réseaux de communication régionaux : peuvent être intégrés dans des solutions de communication sur mesure lorsqu'une large largeur de faisceau horizontal (~ 68 degrés/65 degrés) est requise.
FAQ
Q : Quel est le numéro de modèle spécifique de cette antenne panneau ?
R : Le numéro de modèle du produit est GL65DP15-042JS.
Q : Quel type de polarisation l’antenne prend-elle en charge ?
R : L'antenne prend en charge une polarisation de +/-45°.
Q : Quelle est la largeur du faisceau horizontal pour la bande de fréquences inférieure (380-450 MHz) ?
R : La largeur du faisceau horizontal pour la bande 380-450 MHz est de 68+/-5°.
Q : Quelles sont les dimensions physiques et le poids de l'antenne ?
R : Les dimensions sont de 1980* 500* 128 mm et le poids est de 24,3 kg.
Q : Cette antenne offre-t-elle une inclinaison électrique vers le bas ?
R : Non, l'antenne a une inclinaison électrique fixe de 0 degré.
Q : Quelle est l'impédance nominale du système d'antenne ?
R : L'impédance nominale est de 50 Ohm.
