GL027
Asialeren
8517710000
100 pièces
accepté
10000PC/jours
| Quantité: | |
|---|---|
| Exportation PDF | |
Principales spécifications techniques | |
Gamme de fréquences (MHz) | 2400 |
Gain(dBi) | >2 |
Connecteur | IPEX/IPX/U.FL |
Efficacité (dBi) | -0.89 |
Efficacité (%) | 81.46 |
Directivité (dB) | 5.12 |
Position du gain maximal (Thêta) | 180.00 |
Position du gain maximal (Phi) | 330.00 |
Efficacité ThetaPol (%) | 20.90 |
Efficacité PhiPol (%) | 60.56 |
Ourlet supérieur. Efficacité (%) | 39.93 |
Ourlet inférieur. Efficacité(%) | 41.54 |
Largeur d'antenne | 52mm |
Longueur de l'antenne | 130mm |
Présentation du produit

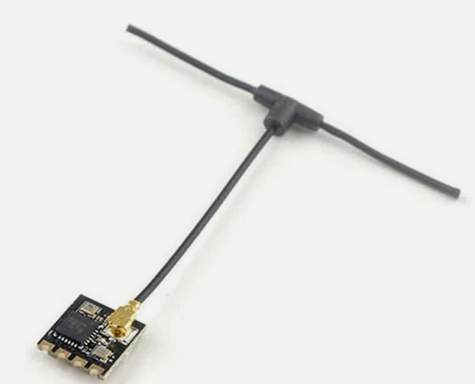

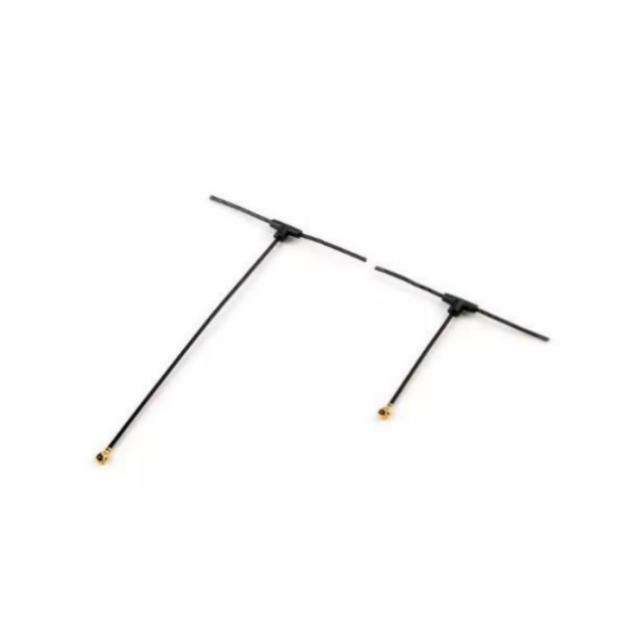

Conception omnidirectionnelle en forme de T
La structure en forme de T assure une couverture du signal à 360°, ce qui la rend idéale pour les zones nécessitant une distribution Wi-Fi uniforme, telles que les bureaux ou les petits espaces commerciaux.
Efficacité et gain élevés
Avec une efficacité de 81,46 % et un gain > 2 dBi, il minimise la perte de signal et améliore les performances WIFI, garantissant une connectivité stable pour plusieurs appareils.
Options de connecteurs flexibles
Prend en charge les connecteurs IPEX/IPX/U.FL, permettant une intégration facile avec divers modules WIFI, routeurs et appareils IoT.
Taille compacte pour une installation polyvalente
Mesurant 52 mm de largeur et 130 mm de longueur, il s'intègre parfaitement dans les espaces restreints, adapté aux installations intérieures et semi-extérieures.
Directivité optimisée
Offre une directivité de 5,12 dB avec un gain maximal positionné à Theta 180,00 et Phi 330,00, équilibrant la couverture et la focalisation du signal.
Scénarios d'application
• Amélioration du signal du routeur : remplacez les antennes d'origine sur les routeurs domestiques/de bureau pour une couverture plus large à 360°
• Mises à niveau des appareils IoT : améliorez la connectivité pour les caméras de sécurité et les capteurs intelligents dans les entrepôts
• Systèmes Drone FPV : solution aérienne légère avec stabilité directionnelle
• Points d'accès montés au plafond : optimaux pour les points d'accès dans les installations à plafond suspendu
• Équipement de test en laboratoire : antenne de référence fiable pour les configurations de test RF
FAQ
Q : Quels appareils prennent en charge cette antenne ?
R : Compatible avec tout appareil 2,4 GHz doté de connecteurs IPEX/IPX/U.FL (routeurs, drones, modules IoT).
Q : Est-ce directionnel ou omnidirectionnel ?
A : omnidirectionnel avec une couverture horizontale de 360°, gain maximal à 180° Theta/330° Phi.
Q : Comment la forme en T améliore-t-elle les performances ?
R : La conception optimise le contrôle du diagramme de rayonnement, atteignant une efficacité de 81,46 % avec une couverture équilibrée des hémisphères supérieur et inférieur.
Q : Quelle est la valeur réelle du gain ?
R : Dépasse le minimum de 2 dBi avec un positionnement de gain de crête mesuré pour une projection fiable du signal.
Q : Puis-je l'utiliser à l'extérieur ?
R : Les spécifications n’incluent pas l’indice IP – recommandé pour les installations intérieures/extérieures protégées.
Q : Pourquoi choisir cette antenne plutôt que les antennes bâton ?
R : La configuration en T offre un contrôle directionnel supérieur (directivité de 5,12 dB) tout en conservant une couverture omni.
Q : Comment puis-je l'installer ?
A : Monter horizontalement via les trous de vis (voir le dessin d'encombrement). Assurez-vous que le connecteur correspond au port de votre appareil (IPEX/IPX/U.FL).
Q : Quelles sont les mesures d'efficacité les plus importantes ?
R : L'efficacité totale de 81,46 % (ThetaPol 20,90 % + PhiPol 60,56 %) garantit une perte de puissance minimale pendant la transmission.
