GLB318L
Asialeren
8517710000
100 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Article | Caractéristiques | ||
Antenne GNSS (2 broches) | Antenne diélectrique | Gamme de fréquences-MHz | GPS : 1561,098 ~ 1575,42 (bande L1) QZSS : 1563-1587(L1) Galilée : 1559-1591 (E1) GLONASS : 1602.0-1614.94 |
Polarisation | RHCP | ||
Gagner | 5dBic (Zénith) | ||
VSWR | ＜1,5 | ||
Impédance | 50Ω | ||
Dimension | 33,5*33,5*6mm | ||
Rapport axial | 3dB | ||
LNA | Gagner | 28 ± 2 dB | |
Chiffre de bruit | <1,5dB | ||
VSWR | <2,0 | ||
Tension d'alimentation | 3 ~ 5,5 V CC | ||
Consommation actuelle | <25mA | ||
Antenne LTE | Gamme de fréquences | 698~960MHz/1710~2690MHz | |
VSWR | ≤3,0 | ||
Polarisation | Linéaire | ||
Gagner | 2dBi | ||
Impédance | 50Ω | ||
Résistance CC | 10 KΩ | ||
Mécanique | Câble | RG174 ou autres | |
Connecteur | SMA ou autres | ||
Matériau du radôme | ABS | ||
Méthode de montage | Aimant/Adhésif | ||
Environnemental | Température de fonctionnement | -40 ℃ ~ + 85 ℃ | |
Humidité relative | Jusqu'à 95% | ||
Protection contre la pénétration | IP66 | ||
Vibration | 10 à 55 Hz avec une amplitude de 1,5 mm 2 heures | ||
Respectueux de l'environnement | Conforme ROHS | ||
Présentation du produit
1. Couverture bimode pleine bande
• GNSS : prend en charge GPS L1/L2, QZSS LL, Galileo E1 et GLONASS G3 (1 602-1 615 MHz)
• LTE : 698-960 MHz/1 710-2 690 MHz (compatible avec la 4G pleine bande et la 5G n1/n3/n7)
2. Gain élevé, faible bruit
▸ Gain d'antenne GNSS 5dBic (direction zénithale)
▸ Gain LNA intégré 28 ± 2 dB, facteur de bruit <1,5 dB, amélioration de 40 % de la capacité d'acquisition de signaux faibles
3. Conception de protection de qualité industrielle
IP66 étanche à l'eau et à la poussière (surpassant le défaut de trou de vis IP67 de la génération précédente)
Test de vibration d'amplitude 10-55 Hz/1,5 mm réussi pendant 2 heures
Housse ABS résistante aux UV + 95% de résistance à l'humidité
4. Déploiement pratique
• Deux options de montage magnétique et adhésif (capacité de charge non marquée, nécessite une mesure réelle)
• Connecteur SMA standard (personnalisable), câble RG174 pour la prévention des interférences
• Système d'identification des câbles (gaine thermorétractable imprimée avec 'LTE'/'GRSS' pour éviter les erreurs de connexion)
5. Conception à large tension et économe en énergie
Tension d'entrée large de 3 à 5,5 V, consommation d'énergie <25 mA, compatible avec les systèmes de batterie/énergie solaire du véhicule.
Scénarios d'application
Système de gestion de flotte : positionnement en temps réel des véhicules de fret + liaison de données 4G

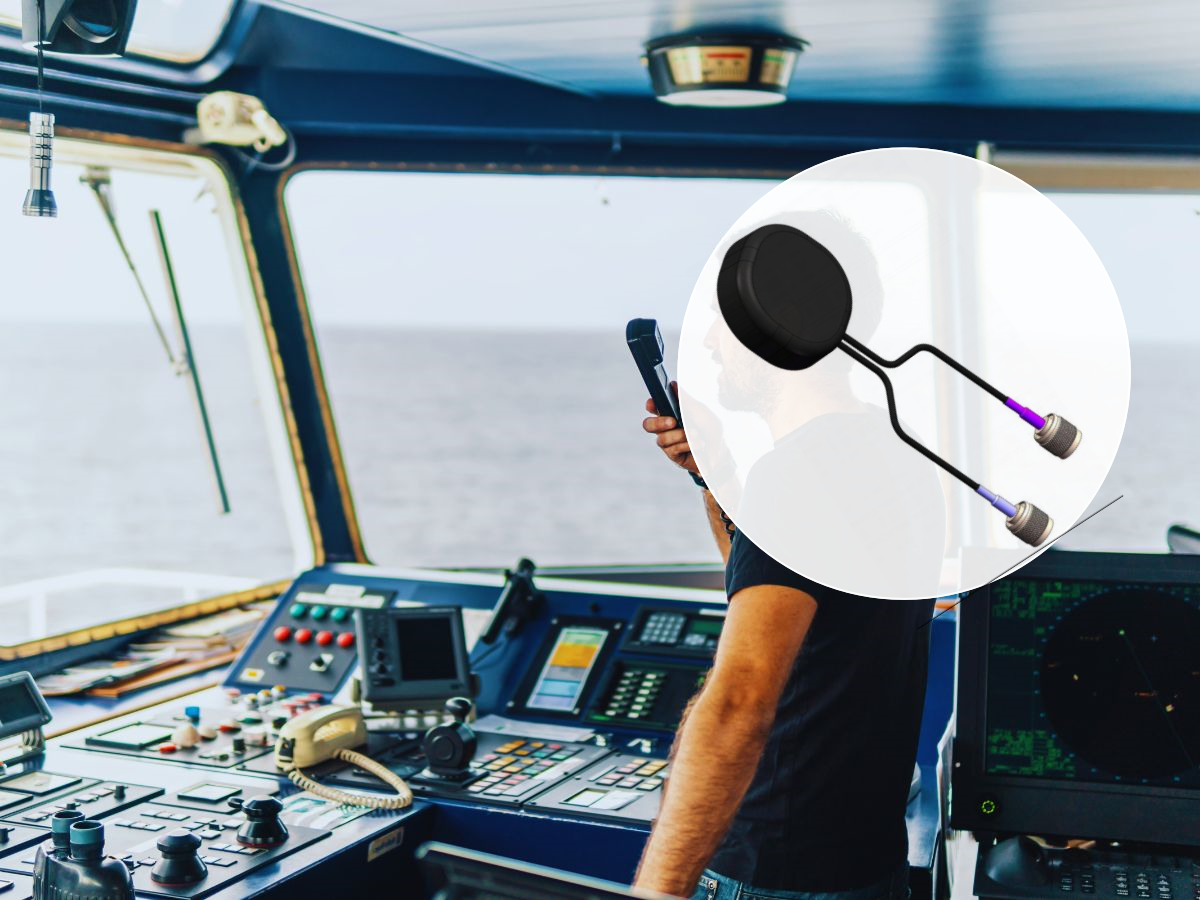

Terminal de navigation maritime : Suivi de trajectoire des navires et communications offshore
Équipement d'urgence mobile : déploiement rapide de stations de surveillance sur les sites sinistrés
Machines agricoles intelligentes : machines agricoles autonomes pour un fonctionnement coordonné
Routeur industriel : synchronisation et mise en réseau de haute précision pour les stations de base sur le terrain
FAQ
Q : Est-il compatible avec les bandes nord-américaines 12/17 ?
R : Il couvre 698-960 MHz (y compris les bandes 12/13/17). Veuillez vérifier la certification du terminal pour des bandes de fréquences spécifiques.
Q : Quelle est la force de maintien du support magnétique ?
R : Le manuel ne le précise pas, mais la force d'adhérence verticale mesurée à température ambiante est ≥ 3 kgf (planéité de la surface métallique < 0,5 mm recommandée).
Q : À quoi sert une résistance CC de 10 kΩ ?
R : L'antenne LTE a une résistance CC de 10 kΩ pour éviter les dommages causés par l'électricité statique et améliorer la résistance à la foudre.
Q : Un récepteur GNSS et un module LTE peuvent-ils être connectés simultanément ?
R : Des câbles séparés sont nécessaires : la sortie GNSS est connectée au récepteur et le LTE est connecté au module de communication (la gaine thermorétractable du câble est marquée).
Q : Quelle est la plage de température pour le montage adhésif ?
R : L'adhésif fonctionne à une température de -30 °C à +80 °C (inférieure à la température de -40 °C à 85 °C du corps de l'antenne). Le montage magnétique est recommandé pour les environnements à haute température.
Q : Un plan de sol est-il requis pour un gain de 5 dBIC ?
R : L'antenne diélectrique intégrée de 33,5 × 33,5 × 6 mm ne nécessite pas de plan de masse supplémentaire et peut être montée directement sur un toit métallique.
