Dévoilement de la puissance des antennes panneaux : un guide complet

Comprendre les paramètres clés

1. Gamme de fréquences

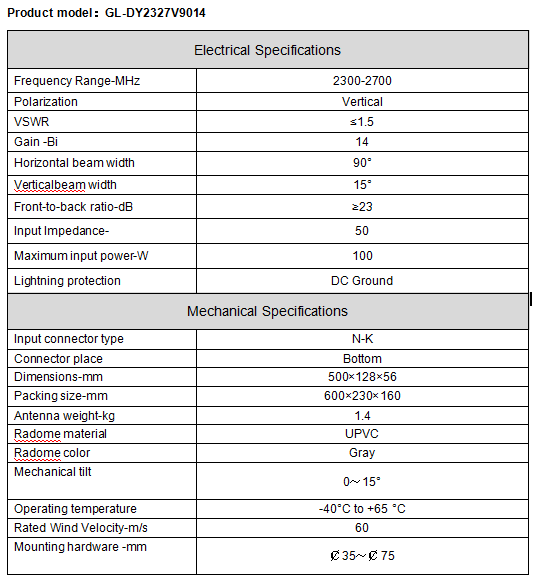

• Systèmes 4G/LTE : les antennes 2 300 à 2 700 MHz (par exemple, GL-DY2327V9014 ) garantissent une compatibilité ascendante et des mises à niveau rentables.

• Déploiements 5G NR : les antennes 3 300 à 3 800 MHz (par exemple, GL-DY3338V9016 ) s'alignent sur les bandes 3GPP n78/n77 pour un débit amélioré et une faible latence.

2. Gain (dBi)

• 14–16 dBi : les antennes à gain plus élevé concentrent l'énergie dans des faisceaux plus étroits, améliorant ainsi la PIRE (puissance isotrope rayonnée efficace) pour les liaisons longue portée ou la couverture rurale clairsemée.

• Compromis : un gain accru réduit la largeur du faisceau vertical (par exemple, 7,5 ° contre 15 °), ce qui nécessite un alignement précis pour les réseaux sectorisés.

3. Polarisation

• Polarisation verticale : domine les systèmes cellulaires en raison de la compatibilité avec les appareils portables et de la réduction des pertes par réflexion au sol. Les conceptions à polarisation croisée sont rares dans les antennes sectorielles standard mais essentielles pour les configurations MIMO.

4. VSWR (rapport d'onde stationnaire de tension)

• ≤1,5 : référence industrielle pour minimiser la puissance réfléchie (<4 % de perte), garantissant un transfert d'énergie RF efficace. Les valeurs supérieures à 2,0 dégradent le SNR et le débit.

5. Optimisation de la largeur du faisceau

• Horizontal (90°) : Idéal pour une sectorisation à 120° dans les stations de base tri-secteurs.

• Vertical (7,5°–30°) : des faisceaux plus étroits (par exemple, 7,5°) conviennent aux liaisons point à multipoint à longue portée ; des faisceaux plus larges (15°–30°) améliorent la pénétration intérieure ou les microcellules urbaines denses.

Ingénierie des matériaux pour la durabilité

1. Construction du radôme

• UPVC (PVC non plastifié) : sélectionné pour sa stabilité diélectrique (εᵣ ≈ 2,9–3,4), sa résistance aux UV et sa résilience opérationnelle entre -40°C et +65°C. Supérieur à l'ABS en termes de résistance à la dégradation hydrolytique.

• Conformité IP67 : assure une protection contre la pénétration de poussière et d'eau pour les déploiements extérieurs à ondes mm et inférieures à 6 GHz.

2. Intégrité structurelle

• Cadre en alliage d'aluminium : offre un blindage EMI et une rigidité mécanique, évalué pour des charges de vent jusqu'à 60 m/s (216 km/h).

• Fixations résistantes à la corrosion : les supports en acier inoxydable empêchent la corrosion galvanique dans les environnements côtiers ou industriels.

Scénarios d'application

Faire le bon choix
