Différence entre l'antenne dipôle et l'antenne monopolaire

Les principales différences entre l'antenne dipôle et l'antenne monopôle sont la structure et le principe de fonctionnement. Les principales différences sont les suivantes :

1. Structure

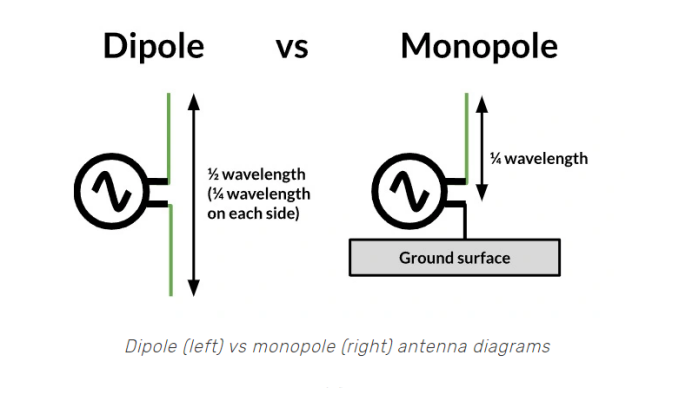

Une antenne dipôle se compose de deux éléments conducteurs symétriques, tandis qu'une antenne monopôle se compose d'un élément conducteur et d'un plan de masse. En termes simples, une antenne dipôle a deux pôles symétriques, tandis qu'une antenne monopôle n'a qu'un seul pôle et l'autre moitié est remplacée par un plan de masse. Comme le montre la figure :

2. Caractéristiques du rayonnement

Le diagramme de rayonnement du dipôle est une « figure de huit » symétrique (omnidirectionnel dans le plan équatorial, avec un rayonnement axial nul). Le gain est légèrement supérieur à celui du monopôle (environ 2,15 dBi). Le diagramme de rayonnement du monopôle est similaire à la moitié supérieure d'un dipôle (en fonction du plan de masse), qui est omnidirectionnel dans le plan horizontal. Le gain est environ la moitié de celui d'un dipôle (environ 0 à 3 dBi, selon la qualité du plan de masse)

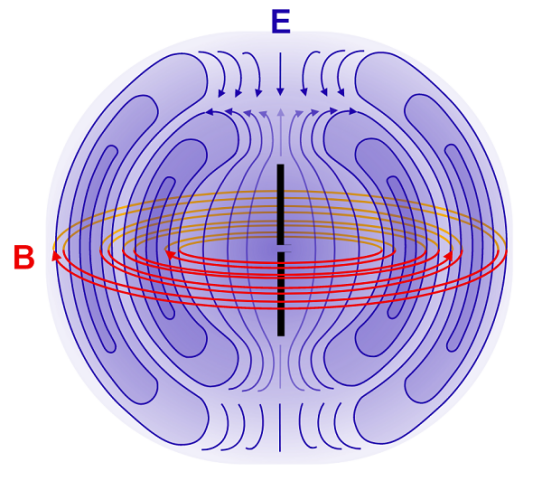

Mode champ électromagnétique dipolaire

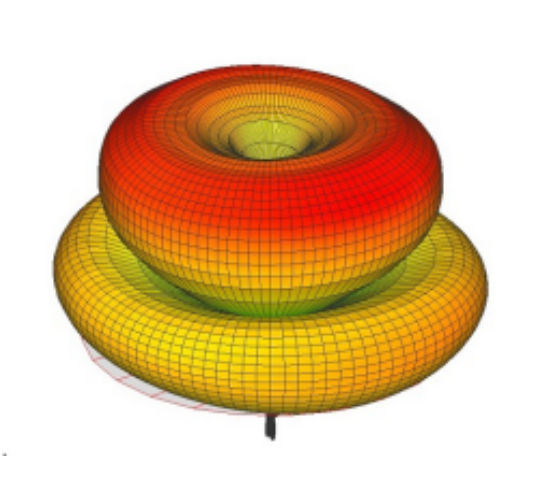

diagramme de champ lectromagnétique de l'antenne monopôle

3. Impédance et bande passante

Le dipôle a une impédance d'entrée théorique de 73 Ω (en espace libre), mais est en réalité plus proche de 50 Ω ou 75 Ω (pour une adaptation facile avec les câbles RF courants). Bande passante étroite (en particulier pour les dipôles demi-onde). L'impédance d'entrée du monopôle est la moitié de celle d'un dipôle (environ 36 Ω) et est généralement ajustée à 50 Ω par un réseau d'adaptation. La bande passante peut être plus large (surtout si le plan de masse est grand).

4. Scénario d'application

Le dipôle nécessite un rayonnement symétrique ou des scénarios à gain élevé (tels que la communication à ondes courtes, la transmission directionnelle). Tenir à l'écart des objets métalliques (éviter les interférences du plan de masse). Le monopôle est utilisé dans les appareils portables (tels que les téléphones mobiles, les talkies-walkies) et les antennes de véhicules (en utilisant la carrosserie du véhicule comme plan de masse). Convient aux scénarios restreints par l'espace (un seul conducteur uniquement).

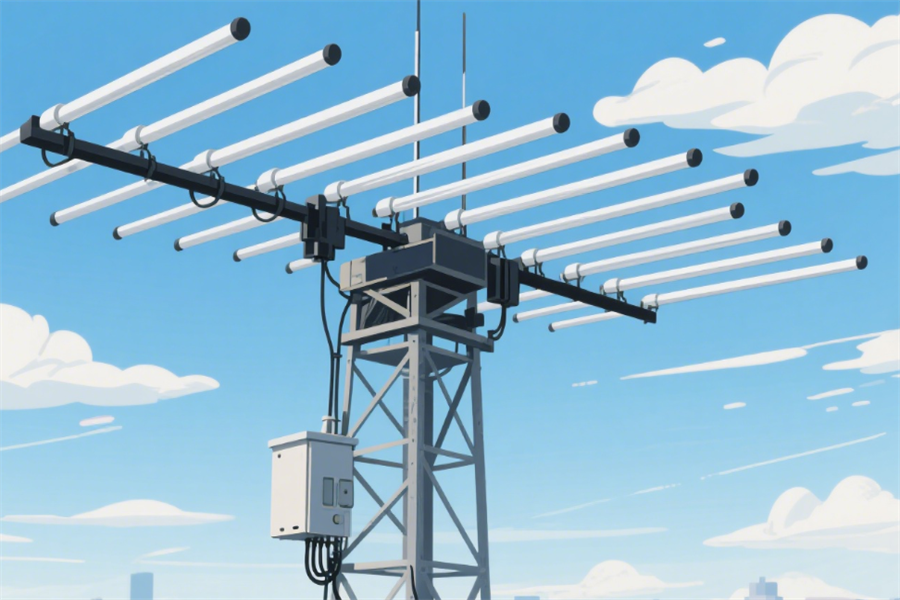

Antenne dipôle

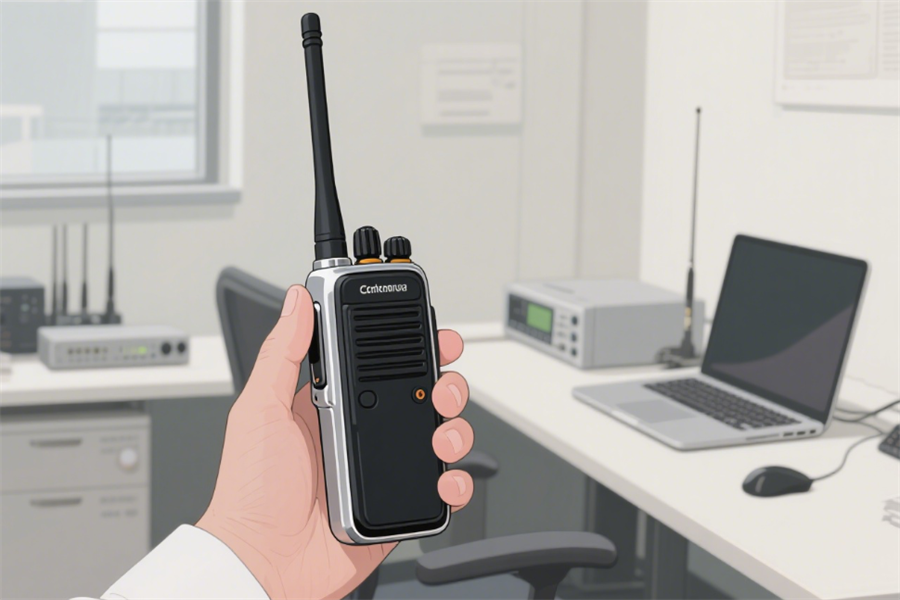

Antenne monopolaire

Autres différences clés

Dépendance au sol : le monopôle doit avoir un plan de masse, sinon les performances chutent considérablement ; Le dipôle n'a pas besoin de masse.

Taille : Le monopôle a une longueur physique plus courte (λ/4 contre λ/2), mais la taille du plan de masse est prise en compte.

Polarisation : les deux sont polarisés linéairement (généralement verticalement), mais Monopole est plus affecté par les irrégularités du plan de masse.
